Blitzschutz / Erdung / Potentialausgleich
Blitzschutzset LTE mit N-Stecker
Blitzschutz & Überspannungsschutz bringen Sicherheit für Antenne & Router
Der Blitzschutz einer Antenne und der damit verbundenen Geräte sollte nicht vernachlässigt werden. Die LTE-Router und UMTS-Modems sollten am Überspannungsschutz angeschlossen sein. Der Antennen Blitzschutz besteht aus der Erdung der Antenne und des Mantels der Antennenkabel sowie der Sicherung des Innenleiters durch Blitzschutzprotektoren. Lassen Sie sich kompetent beraten bevor Sie kaufen, informieren Sie sich in unserem Mobilfunk-Blog und setzen Sie auf solide deutsche Qualitätsware - #made_in_Sachsen!

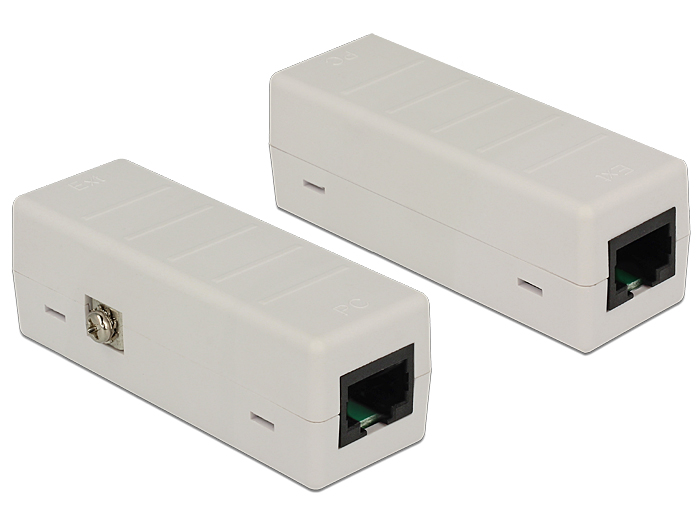

Delock Netzwerk Überspannungsschutz 6 kV RJ45 mit PoE
Delock
· Anschlüsse:
1 x RJ45 Buchse (Gerät)
1 x RJ45 Buchse (extern)
1 x Schraubklemme für Potentialausgleich
· Datentransferraten von 10/100/1000 Mb/s
· Geeignet für PoE Geräte
· Unterstützt PoE nach 802.3at/af/bt mit 48 V und bis zu 90 W
· Induktive galvanische Trennung
· 6 kV Isolation (10 / 700 us)
· Ableitvermögen: 1000A (8 / 20 us)
· Zündspannung: 68 V
· Betriebstemperatur: 0 °C ~ 50 °C
· Gehäusematerial: Kunststoff
· Maße (LxBxH): ca. 70 x 25 x 25 mm
Delock

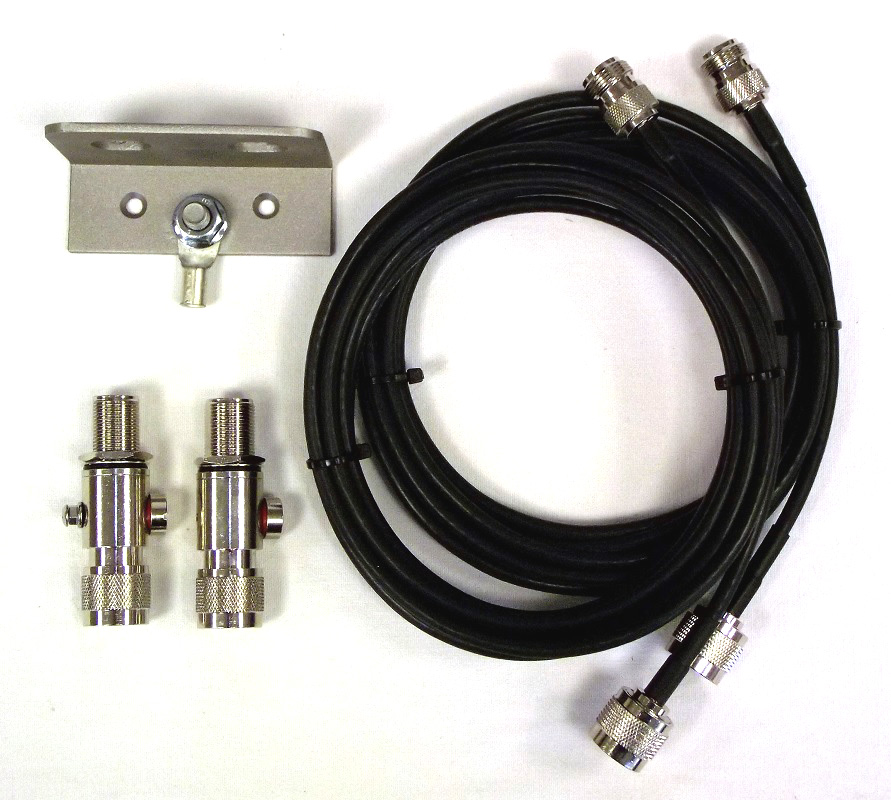

Blitzschutzset LTE mit N-Stecker
FTS Hennig
Überspannungsschutz für LTE Antennen mit N-Stecker
Wenn Antennen auf dem Dach montiert werden, kann man Überspannungen durch Gewitter nicht ausschließen. Es ist immer ein Risiko, wenn die Antennenkabel ohne Schutz an dem LTE Router angeschlossen sind. Mit dem Erwerb dieses Blitzschutzsets und der fachgerechten Installation hat man eine gute Basis zum Schutz gegen Überspannungen durch Gewitter geschaffen.
Passend für Antennen mit N-Buchse
Breitbandantenne FTS 95835
LTE MIMO XPol Antenne FTS 95804
LTE Flachpanelantenne FTS 95795
alle LTE Antennen mit N-Buchse am Gehäuse
Mit diesem Komplettset können die Antenne und die Geräte gut geschützt werden. Sie erhalten das Verbindungskabel zu der Antenne, Blitzschutzprotektoren und den einzigartigen Erdungsblock für den Anschluss an das Blitzschutzsystem. Über einen separaten Erdungsdraht kann der Erdungsblock auch an einen Staberder angeschlossen werden. Zur Verbindung des Blitzschutzset mit dem Router verwendet man das zur Antenne gehörende Anschlusskabel. Wenn kein Anschlusskabel vorhanden ist, verwendet man das Kabel N-SMA-DUO-Kabeloder für lange Strecken N-SMA-DUO-ECO-20.
Ihre Vorteile mit dem Blitzschutzset
Wird zwischen Antenne und vorhandenem Kabel eingefügt
Umfangreicher Schutz vor Überspannungen und Potentialausgleich
Einzigartige Doppelausführung für LTE
Sehr gutes Preis-Leistung-Verhältniss
Achtung!
Der Erdungsblock und die Blitzschutzprotektoren können nur bei fachgerechter Installation richtig arbeiten. Die schädliche Energie muss über das Potentialausgleichsystem im Haus bzw. dem Blitzschutzsystem abtransportiert werden können.
Technische Details
Kabeltyp
FTS-H 200 PVC
Antennenkabel
2 x 3m Twinkabel N-N/K-3
Überspannungsschutz
Erdungsblock mit 2 Protektoren
Frequenz maximal
3 GHz
Unser Service für Sie:
Wenn Sie eine andere Kabelkonfiguration benötigen, rufen Sie uns einfach an oder schicken uns eine Email. Wir fertigen dann Ihr spezielles Produkt.
FTS Hennig

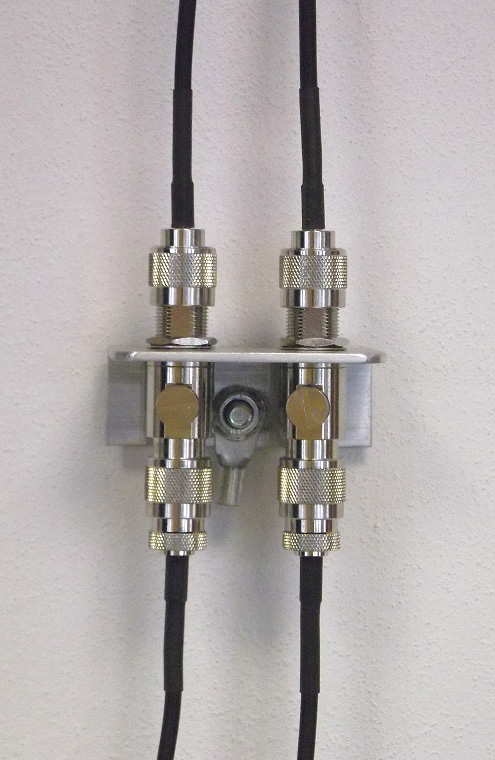

Blitzschutz - Komplett-Set für LTE MIMO Antennen
FTS Hennig
Überspannungsschutz für Antennen von novero Dabendorf
Gewitter, Blitzeinschläge, indirekte Blitzeinschläge und statische Aufladungen in der Luft richten jedes Jahr großen Schaden an. Nicht nur dass die Antennenanlage zerstört wird, sondern auch die Router und Computer werden in Mitleidenschaft gebracht. Gewitter sind ein unkalkulierbares Risiko.
Passend für novero dabendorf LTE MIMO Antennen:
LTE 800 MIMO Antenne
LTE 1800 MIMO Antenne
LTE/UMTS 2100 Antenne
LTE 2600 MIMO Antenne
Mit diesem Komplettset können die Antenne und die Geräte nachhaltig geschützt werden. Sie erhalten Anschlusskabel für die Antenne, Blitzschutz-Protektoren und den einzigartigen Erdungsblock für den Anschluss an das Blitzschutzsystem. Über einen separaten Erdungsdraht kann der Erdungsblock auch an einen Staberder angeschlossen werden.
Ihr Vorteil mit dem Blitzschutz Komplettset
Vollständiger Kabelsatz für die LTE Antenne
Umfangreicher Schutz vor Überspannungen und Potentialausgleich
Einzigartige Doppelausführung für LTE
Sehr gutes Preis-Leistung-Verhältniss
Der Erdungsblock und die Blitzschutzprotektoren können nur bei fachgerechter Installation richtig arbeiten. Die schädliche Energie muss über das Potentialausgleichsystem im Haus bzw. dem Blitzschutzsystem abtransportiert werden können.
Technische Details
Antennenkabel
2 x 3m Twinkabel BNC-N/K-3 und 2 x 3m Twinkabel N-SMA-3
Überspannungsschutz
Erdungsblock mit 2 Protektoren
Zubehör
Abdeckkappe zum Schutz vor eindringender Nässe am Stecker
Hinweis
Abdeckkappe für LTE 2600 Antenne nicht geeignet
Unser Service für Sie:
Wir haben hier ein Angebot mit 2x 3m Anschlusskabel zusammengeschnürt. Benötigen Sie andere Kabellängen so ist es kein Problem. Rufen Sie uns einfach an oder schicken eine Email. Wir fertigen Ihr spezielles Produkt.
FTS Hennig

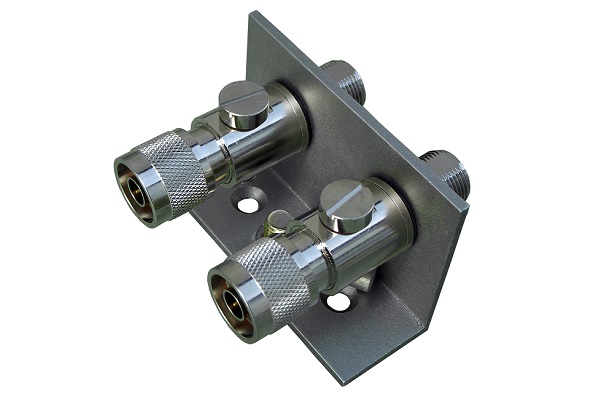

Blitzschutz für LTE Antennen
FTS Hennig
Blitzschutz für LTE Antennen
Mit diesem Set Blitzschutzprotektoren und Erdungsblock wird ein umfassender Schutz der LTE Antenne vor Überspannungen gewährleistet
Der Erdungsblock wurde für MiMo Anwendungen entwickelt. Die Protektoren können bis zu einer Frequenz von 3 GHz verwendet werden. Über den massiven Erdungsblock werden die schädlichen Überspannungen zentral abgeleitet.
Ihre Vorteile mit dem LTE Blitzschutz Set
Schutz der Antenne vor Überspannungen
Elektrisch sehr robuste Masseableitung
Blitzschutz für 2 Antennenkabel
Einfache Installation
Für die Einbindung in das Blitzschutzsystem sollte ein Fachmann beauftragt werden
FTS Hennig

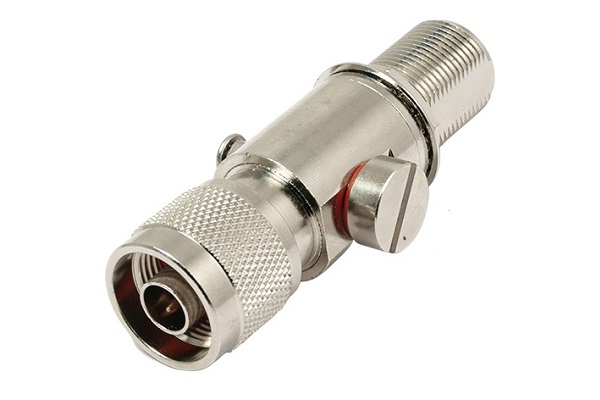

Überspannungsschutz Protektor WL0105
Logilink
Überspannungsschutz für die UMTS/LTE Antenne
Neben der gut funktionierenden Antenne und dem dämpfungsarmen Antennenkabel ist der Schutz der angeschlossenen Geräte sehr wichtig. Der Router und der nachfolgende PC kann durch Überspannungen und Blitzeinschläge sehr schnell zerstört werden. Die Schäden werden enorm. Blitzschutzprotektoren - in das Antennenkabel eingeschleift - können helfen.
Mit dem Überspannungsschutz Protektor WL0105 erhalten Sie das Gerät zum Schutz vor Blitzeinschlag und elektrischen Spannungsspitzen.
Besonderheiten der Blitzschutzprotektoren WL0105
Kompakter Schutz vor Überspannungen im Antennenkabel
Wird in das Antennenkabel geschraubt
Nur 0,2 db Dämpfung bis 6GHz
Kann Spannungen bis maximal 5 KV ableiten
Die Blitzschutzglieder müssen in das vorhandene Blitzschutzsystem eingefügt werden. Die Erdung der Glieder ist absolut notwendig, denn die schadhafte Energie muss abgeführt werden können. Im Zweifelsfall fragen Sie einen Fachmann.
Logilink

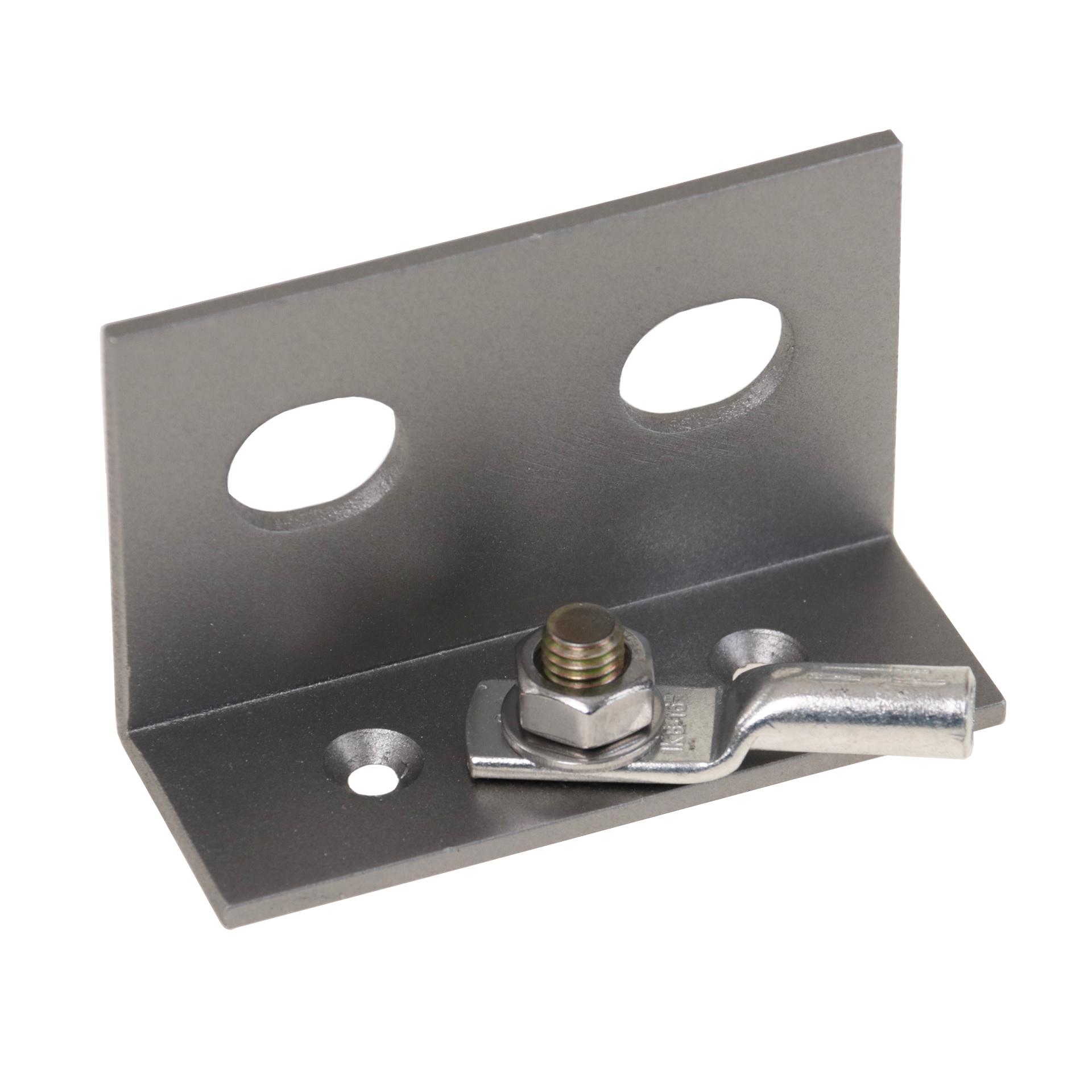

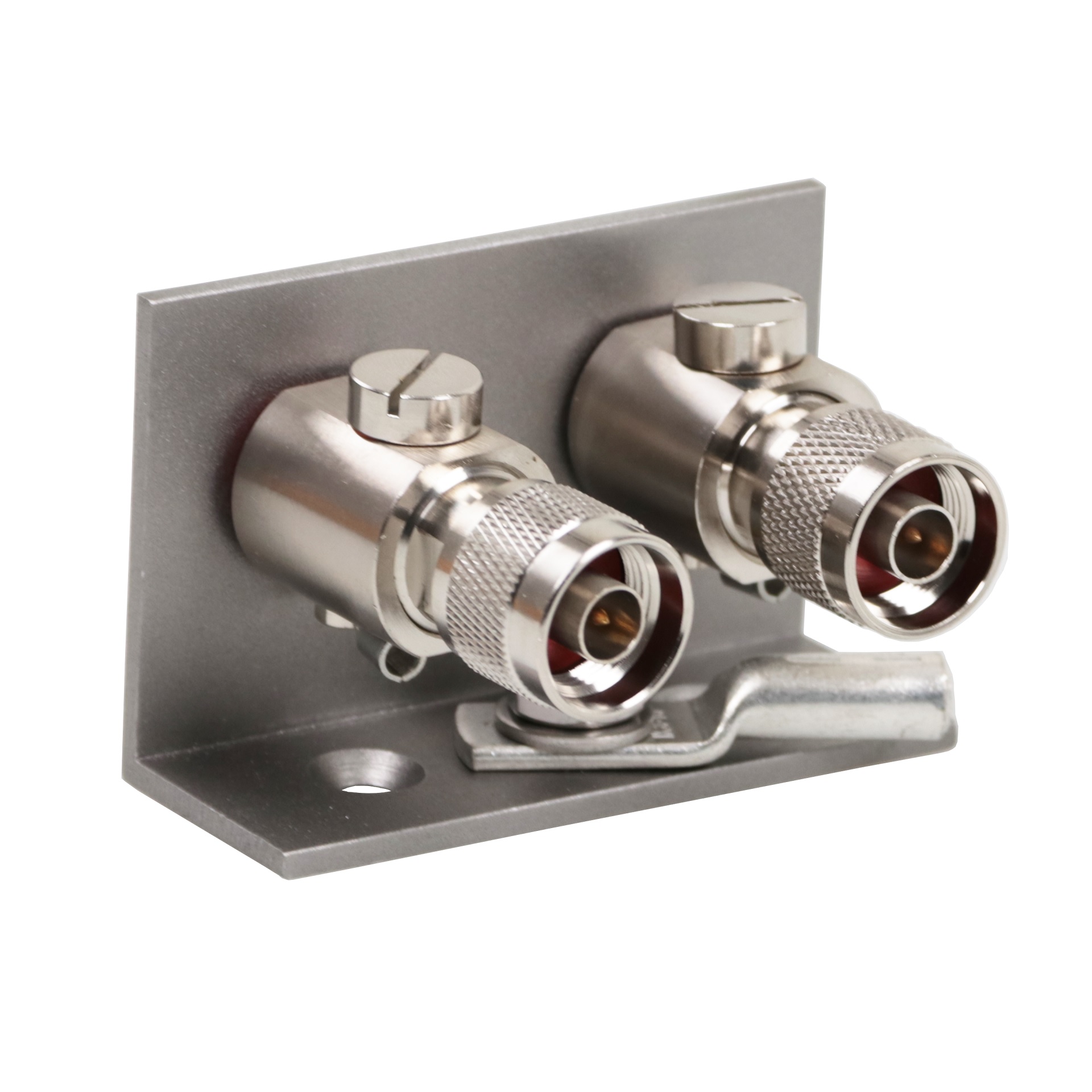

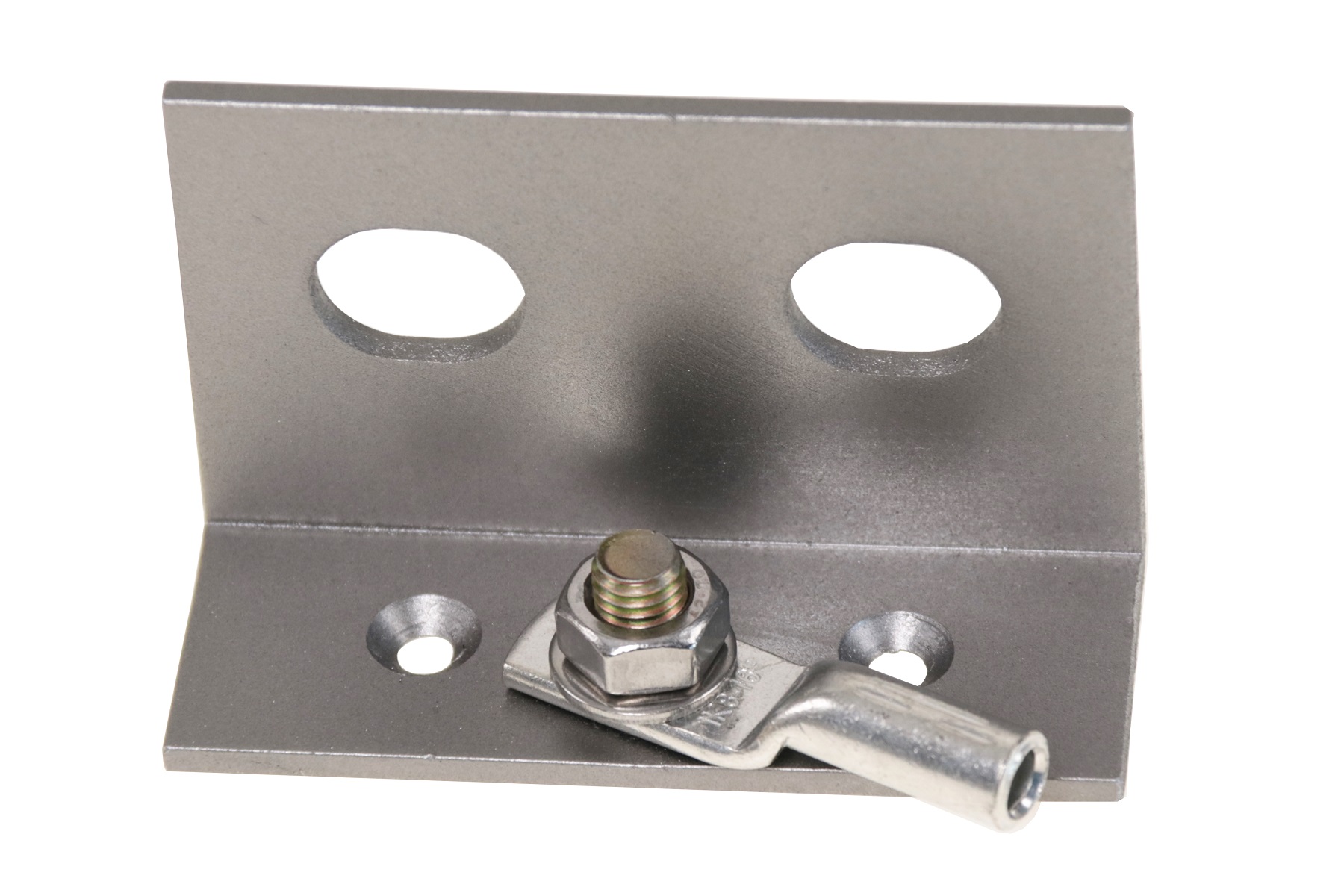

Erdungsblock für LTE Blitzschutz
FTS Hennig
Erdungsblock für LTE Blitzschutz
Der Erdungsblock dient der sicheren Aufnahme von 2 Blitzschutzprotektoren zur Ableitung von Überspannungen durch Blitzeinschläge. Über den M8 Bolzen und der 16 mm² kann die Überspannung sicher abgeleitet werden.
Der Erdungsblock kann mit Blitzschutzprotektoren Ihrer Wahl bestückt werden.
Ihre Vorteile mit dem LTE Erdungsblock
Robust und Stabil
Ableitung über 16 mm² Leitung möglich
Der Erdungsblock muß an das Blitzschutzsystem im Haus angeschlossen werden oder es muß eine separate Erdungsleitung gezogen werden. Lassen Sie sich hier vom Blitzschutzfachmann beraten.
FTS Hennig
ALL95100 Gigabit CAT 6 Blitzschutz
Allnet
Überspannungsschutz und Potentialausgleich für CAT6 Geräte
Der ALL95100 CAT6 Blitzschutz bietet in Ethernet Datennetzen und POE-Netzen sicheren Schutz vor Überspannungen. Kostengünstig können so empfindliche Geräte im Netzwerk gesichert werden.
Ihr Vorteil mit dem ALL95100 Blitzschutz
Plug and Play - keine Programmierung notwendig
Zuverlässiger Schutz aller Netzwerkgeräte
In jeder Datenleitung anschließbar
Kontaktierung über Patchkabel
Achtung Überspannungsschutz am Potentialausgleich anschließen!
Der ALL95100 muss an den im Haus vorhandenen Potentialausgleich angeschlossen werden. Die schädliche Energie muss über das Potentialausgleichsystem im Haus bzw. dem Blitzschutzsystem abtransportiert werden können. Der ALL95100 kann seine Schutzfunktion sonst nicht erfüllen.
Technische Details
Netzwerktyp
2x RJ45 10/100/1000Mbps
PoE-Fähigkeit
IEEE802.3af, at, LTPoE++ bis 90W
Ableitstrom
10kA (8/20?s), 100A (10/1000?s)
Zündspannung
90VDC ±20% (Pair to Earth)
Allnet

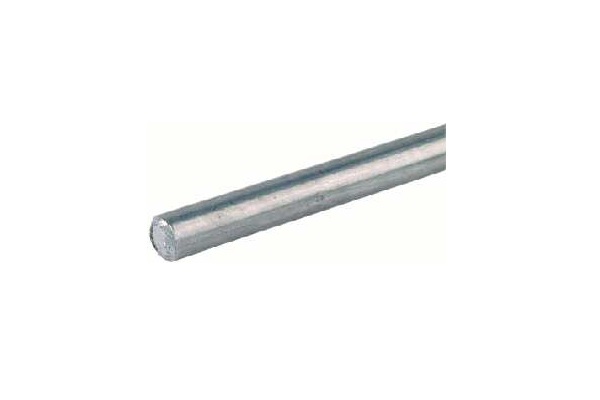

DEHN 840008 Runddraht 8mm Alu DIN48801 21m Packung
Dehn
Blitzschutzdraht Runddraht 8 mm 21m
Der Blitzschutz für Antennenanlagen schützt die Elektronik. Ein wichtiges Element zur Ableitung der Überspannungen ist der Blitzschutzdraht als Runddraht.
Besondere Eigenschaften des DEHN 840008 RUNDDRAHT 8MM ALU D
Hergestellt nach DIN EN 50164-2
Wird eingesetzt für Blitzschutzanlagen als Fangeinrichtung
Anwendung zur Blitzableitung und Potentialausgleich
Wichtiger Hinweis
Sie bestellen hier Alu Runddraht 8mm in fester Liefergröße von 21m.
Daten des Blitzschutzdrahtes
Durchmesser
8 mm
Querschnitt
50 mm²
Material
Aluminium
Spezifischer Leitwert
? 27,77m / Ohm mm²
Spezifischer Widerstand
? 0,036 Ohm mm²/ m
Besonderheit der Legierung
Halbhart
Normenbezug
DIN EN 62561-1
Zolltarifnummer
76052100
VPE
21 m
Dehn
DEHN 840008 Runddraht 8mm Alu DIN48801
Dehn
Blitzschutzdraht Runddraht 8 mm
Der Blitzschutz für Antennenanlagen schützt die Elektronik. Ein wichtiges Element zur Ableitung der Überspannungen ist der Blitzschutzdraht als Runddraht für das gesamte Haus.
Besondere Eigenschaften des DEHN 840008 RUNDDRAHT 8MM ALU D
Hergestellt nach DIN EN 50164-2
Wird eingesetzt für Blitzschutzanlagen als Fangeinrichtung
Anwendung zur Blitzableitung und Potentialausgleich
Daten des Blitzschutzdrahtes
Durchmesser
8 mm
Querschnitt
50 mm²
Material
Aluminium
Spezifischer Leitwert
? 27,77m / Ohm mm²
Spezifischer Widerstand
? 0,036 Ohm mm²/ m
Besonderheit der Legierung
Halbhart
Normenbezug
DIN EN 62561-1
Zolltarifnummer
76052100
VPE max
148 m
Dehn
Gefahren für Ihre Antennenanlage
Ein weit verbreiteter Irrtum besteht darin, dass nur direkte Blitzeinschläge eine Gefahr darstellen würden. Aber Vorsicht, es gibt 2 Wege für die gefährliche Überspannung:
-
Direkter Blitz
Der Blitz erzeugt ein großes elektrisches und magnetisches Feld in seiner Umgebung. In Bruchteilen von Sekunden entlädt sich die Ladung, die der Energie auf der Sonne gleich kommt. Diese explosionsartige Entladung induziert in Antennen, Antennenkabel, Telefon- und Stromleitungen hohe Spannungen, die sich ihren Weg zum Ausgleich suchen - und auch finden. -
Blitzeinschlag in größerer Entfernung
Auch diese Einschläge können großen Schaden anrichten. Hier tritt aber die schädliche Spannung über das Stromnetz oder das Telefonnetz ins Haus ein. Wie funktioniert dies? An der Einschlagstelle des Blitzes wird das Erdpotential auf mehrere Tausend Volt angehoben. Das Haus befindet sich etwas weiter entfernt und das Erdpotential wird geringer. Das Erdpotential ist aber immer noch viel höher als die Betriebsspannung der elektrischen Geräte im Haushalt. Die 220 Volt oder auch die 12 Volt sind davon nur ein Buchteil. Der "Stromkreis" zur Entladung schließt sich über die elektrischen Geräte. Die Zerstörung des Netzteiles ist die Konsequenz.
Blitzschutz für das gesamte Haus
Die von FTS Hennig angebotenen speziellen Blitzschutzgeräte für LTE-Antennen & Co. schließen ein umfassendes Blitzschutz-Konzept für ein Wohn- oder Geschäftshaus nicht aus. Dabei werden ein äußerer und innerer Blitzschutz angewendet. Der innere Blitzschutz wird wiederum in die Abschnitte Grob-, Mittel- und Feinschutz untergliedert. Für diese grundsätzlichen Installationsfragen lassen Sie sich von den entsprechenden Fachfirmen beraten. Die Installation darf auch nur eine Fachfirma vornehmen!

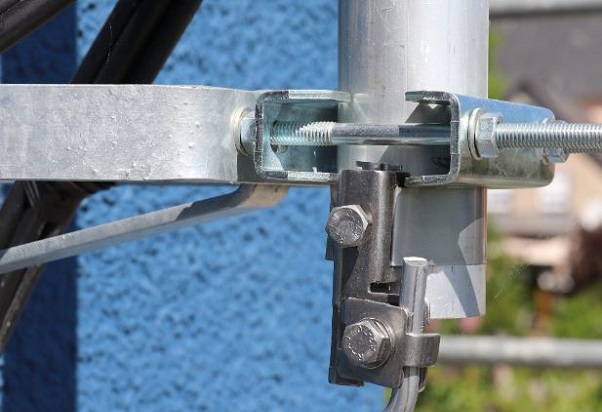

Blitzschutz der Antennenanlage (© FTS Hennig)
Blitzschutz für Antennenmast & Antennenkabel
Der Antennenmast muss in das vorhandene äußere Blitzschutzsystem integriert werden. Der Antennenmast wird hierzu mit Erdungsdraht angeschlossen. Über die Erdungsblöcke werden die Antennenzuleitungen an das Blitzschutzsystem angeschlossen. Hohe Spannungen auf dem Innenleiter des Antennenkabels werden über die Protektoren abgefangen.
Es ist aber darauf zu achten, im Falle einer separaten Erdung der Antenne und dem Antennenmast niemals die Ableitung erst in das Haus hinein zu führen. Der Blitzschutzdraht muss immer außen herunter geführt werden. Zum Schutz vor Überschlägen halten Sie auch einen großen Abstand zum Haus ein.
Blitzschutz – Überspannungsschutz an der Steckdose
Die Surge Protectoren an der 220 Volt Steckdose helfen, störende Spannungsspitzen und Überspannungen von den wichtigen Geräten fern zu halten. Über den Schutzkontakt in der Steckdose werden die Stöme abtransportiert.
Der Überspannungsschutz an der Steckdose kann vor schwerem Gewitter nicht endgültig schützen. Aber mit der Kombination aus Erdung und Blitzschutzprotektor für die Antenne und dem Surge Protector für die Steckdose schafft man eine solide Grundlage für den Schutz der Technik.
