UMTS Antennen für besten 3G Empfang (UMTS / HSDPA / HSPA+)

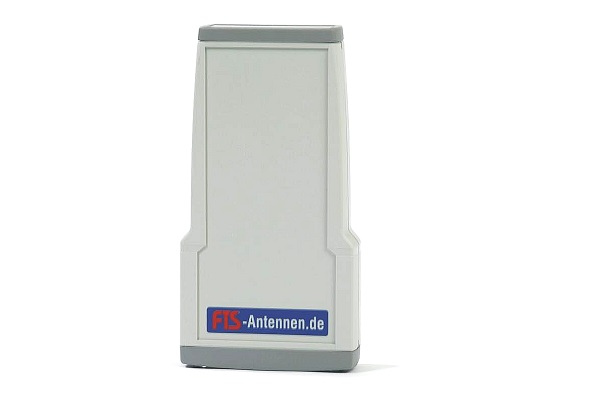

26dBi umts 3G Verstärkerantenne (© FTS Hennig)
3G Antennen mit hoher Leistung bringen mehr Surf-Geschwindigkeit
In Deutschland, Österreich, der Schweiz und vielen anderen Ländern wurde für das 3G-Netz der Frequenzbereich von 1920 MHz bis 2170 MHz bereitgestellt. Die hohen Frequenzen lassen pro Kanal hohe Datenströme zu. Jedoch verringern sich gleichzeitig die Zellengröße und die Durchdringung von Objekten. In unmittelbarer Nähe zum Sendemast kann man sich also über schnelles Internet und 3g Empfang freuen. Entfernt man sich aber von dem Sendemasten oder das eigene Haus steht etwas abseits, wird für ein gute Internetverbindung eine HSDPA Antenne / 3G Antenne für HSDPA UMTS Edge & Co. inklusive Zubehör benötigt.
Die passende UMTS Antenne für zu Hause & im Büro
Mit einer UMTS-Antenne kann das Mobilfunk-Empfangssignal, sowohl von Routern und Modems (stationär und mobil), als auch von Smartphones und Surfsticks (mobil) gewinnorientiert optimiert werden. Ob Sie nun Ihren Empfang zu Hause verbessern oder in Ihrem Unternehmen eine gleichmäßige UMTS-Verbindung realisieren möchten, wir führen die passenden 3G-Antennen, die nötigen dämpfungsarmen Antennenkabel, Koppler und Repeater.
Für nähere Informationen und zur Entscheidungsfindung 3G oder LTE, besuchen Sie am besten unsere Info-Seiten oder nehmen unsere kostenlose Beratung via Mail und Telefon in Anspruch.
3G Antennen für 3G UMTS, HSDPA & HSPA+
3G Innenantennen
Mit 3G Innenantennen können Sie das das UMTS Signal innerhalb des Gebäudes verstärken.
3G Außenantennen
Bei uns finden Sie leistungsstarke UMTS Außenantennen und aktive 3G Verstärker-Antennen.
FTS Complete MAX LTE MIMO XPOL Breitbandantenne
FTS Hennig
FTS Complete MAX: günstige LTE Breitbandantenne
Die FTS Complete MAX Breitbandantenne erzielt über die gesamte Bandbreite von 690 MHz bis 2700 MHz einen Gewinn von 2 x 8 dBi. Sie kann somit für alle europäischen Netzbetreiber wie Telekom, Telefónica, Vodafone oder Swiss1 eingesetzt werden. Ob Speedport LTE, Hybridrouter, Fritz!Box oder Surf-Stick: Die FTS Complete MAX passt immer.
Highlights der FTS Complete MAX
Alle europäischen Frequenzbereiche (790 MHz - 2.600 MHz)
Alle Netze (Telekom, Vodafone, Telefónica, Orange u.v.m.)
Sehr stabiles Gehäuse, Neigung (Tilt) einstellbar
Für viele gängige LTE-Router einsetzbar
Individuelle KabellängenBitte beachten Sie: mit zunehmender Kabellänge steigt die Signaldämpfung. Wir verwenden dämpfungsarme Antennenkabel aus eigener Produktion. Mehr Informationen zum Thema Dämpfung erhalten Sie unserem Mobilfunk-Lexikon verfügbar
Die LTE Breitbandantenne aus der FTS Complete SerieDiese Antenne stammt aus unserer hauseigenen Produktion. Alle Informationen zur Entstehungsgeschichte, der Konstruktion und diverse Praxistests finden Sie in unserem Ratgeber zur FTS Mobilfunk Serie. deckt sämtliche LTE-Frequenzbänder ab. Damit arbeitet die robuste, wetterfeste Antenne stabil in allen europäischen Mobilfunknetzen. Ergänzend kann die Richtantenne für den WLAN-Empfang bei 2,4 GHz gemäß des n-Standards (300 MBit/s) genutzt werden.
Montagehinweise zur FTS Complete MAX
Über die mitgelieferte Masthalterung kann bei der Richtantenne eine Neigung bis zu +/-20° eingestellt werden. Die Antennenkabel werden separat gefertigt und können individuell konfektioniert werden. In der Standardversion werden Kabel mit SMA-Stecker geliefert. Die Antenne besitzt keinen DC-Kurzschluss. Dieser kann aber auf Anfrage realisiert werden.
Technische Daten der FTS Complete MAX
Elektrische Eigenschaften
Antennentyp
Richtfunkantenne MIMO Breitband
Antennengewinn (typisch)
2 x 8 dBi
Frequenzbereich
690 MHz bis 2700 MHz
Öffungswinkel 3 dB beam width
E: 25° / H: 25°
Impedanz
50 Ohm
Polarisation
XPol
VSWR
< 2
Mechanische Daten
Abmessungen (B x H x T)
255 x 255 x 55 mm (ohne Masthalter)
Material und Farbe
Gehäuse ABS Weiß, Aluminium
Schutzart
IP65Eine Antenne mit der Schutzart IP65 verfügt über einen vollständigen Berührungsschutz. Sie ist sowohl gegen Staub wie auch Strahlwasser aus belieber Richtung geschützt.
Mastdurchmesser
30 - 55 mm
Kabeldaten
Kabeltyp
FTS-H 200 (bis 5 m) / FTS-H 300 (bis 20 m) / FTS-H 400 (ab 20 m)
Kabeldurchmesser
5 mm (FTS-H 200) / 7 mm (FTS-H 300) / 10 mm (FTS-H 400)
Fensterdurchführung notwendig?Zur Verlegung der Antennenkabel durch Balkon oder geschlossene Fenster muss eine separate Fensterdurchführung erworben werden.
Ja
Steckertyp
DiverseSie können diese Antenne individuell mit Steckertypen wie SMA, TS9, CR9 oder Fakra D konfigurieren. Mehr Informationen zur passenden Steckerwahl finden Sie in unserem Antennenstecker-Lexikon. Eine breite Auswahl an losen Antennensteckern finden Sie unter der Rubrik Stecker.
Lieferumfang und Dokumentation
Antenne FTS Complete MAX
Anschlusskabel in gewählter Länge (N auf SMA)
Montagematerial für Antennenmast (Winkel, Schelle, Gegenschelle, 4 x M8 Muttern)
Dichtungsband
Zu den Messprotokollen
Deutsche Bedienungsanleitung
Antennengewinn :
bis 2 x 8 dBi
Antennentyp : Richtfunkantenne
Antennentyp : Richtfunkantenne
FTS Hennig
FTS Complete Mobile Multiband LTE MIMO Antenne
FTS Hennig
Günstige MIMO LTE Breitband Antenne für alle Netze
Die FTS Complete Mobile ist für den stationären wie mobilen Einsatz zur Verbesserung des 2G, 3G oder 4G-Empfangs geeignet. Die handliche Multiband MIMO Antenne dient als effektive Stütze für Ihre Versorgung mit Internet und Telefonie via Mobilfunk - zu Hause, im Büro oder als Fensterscheibe im Fahrzeug.
Highlights der FTS Complete Mobile MIMO Antenne
Alle europäischen Frequenzbereiche (790 MHz - 2.600 MHz)
Alle Netze (Telekom, Vodafone, Telefónica, Orange u.v.m.)
Gewinn über das gesamte Band von mindestens 3 dBi
LTE Antenne für innen & außen geeignet (UV-beständig)
Inkl. LowLoss Antennenkabel mit 2 Metern Länge
Die LTE MIMODiese MIMO-Antenne besitzt 2 Anschlusskabel und benötigt dementsprechend 2 Antennenbuchsen am Anschlussgerät. Mehr Details zur MIMO-Technologie finden Sie in unserem Mobilfunk-Lexikon Allbandantenne arbeitet nicht nur hervorragend mit den LTE-Netzen von Telekom, Vodafone & Co. zusammen, sondern kann auch für den GSMGSM oder 2G dient den Mobilfunkanbietern als Basisnetz für die mobile Telefonie, SMS und einfache M2M-Lösungen. Mehr dazu in unserem FTS Mobilfunk Lexikon.- und den UMTS-Standard verwendet werden. Sie ist damit ideal geeignet, älteren Routern wie bei der Speedbox LTE III auf die Sprünge zu helfen. Für WLAN-Anwendungen und WLAN-Hotspots im 2,4 GHz Bereich kann die MIMO Antenne ebenfalls eingesetzt werden.
Praxishinweise & Beispiele zur Montage der LTE Antenne
Das Antennenelement kann problemlos aus der Bodenplatte herausgenommen werden. Durch die ultraflache Bauform ist die LTE Antenne bestens für mobile Anwendungen geeignet, ob als Standgerät im Innenbereich, als Scheibenantenne (innen + außen) oder als Fensterantenne im Fahrzeug (PKW, LKW, Wohnmobil etc.).
Hinweise zum Zustand
Von Zeit zu Zeit finden Sie unterschiedliche Varianten der MIMO Antenne im Shop, welche Sie über ein Drop-Down-Menü oben auswählen können. In der Regel kann zwischen folgenden Varianten unterschieden werden:
Neuware
Die LTE MIMO Antenne entspricht allen geforderten technischen und optischen Merkmalen - die von uns entwickelte Neuware in 1A-Qualität.
B-Ware
Diese Mimo Antennen entsprechen in der Funktion allen technischen Erfordernissen. Es existieren jedoch Fehler in der Ausfräsung, z.B. können Kerben vom Fräswerkzeug existieren. Diese Einkerbungen haben keinerlei Auswirkungen auf die technische Funktion. Unsere Garantieleistungen gelten im vollen Umfang.
Gebraucht
Diese LTE Antenne war schon einmal "unterwegs" und zeigt deshalb leichte Gebrauchsspuren. Die MIMO Antenne ist technisch in einwandfreiem Zustand. Am Antennenkabel kann man die Benutzung ggf. erkennen.
Technische Daten der FTS Complete Mobile LTE Antenne
Elektrische Daten
Antennentyp
Mobile Antenne
Antennengewinn 800 MHz
2 x 3 dbi
Antennengewinn 2000 MHz
2 x 4,5 dbi
Frequenzbereich
791 MHz bis 2600 MHz
Öffnungswinkel
ca. 360°
Impedanz
50 Ohm
Sendeleistung maximal
10 W
VSWR
2 (siehe Messprotokoll)
Mechanische Daten
Abmessungen (B x H)
243 mm x 123 mm
Material
Plattenmaterial FR4
Farbe
Grau
Kabeldaten
Kabeltyp
FTS-H 100Dieses dämpfungsarme Koax-Kabel mit geringem Durchmesser kann problemlos durch Balkon oder geschlossenes Fenster geführt werden. Im Shop können Sie das Twin Kabel FTS-H 100 mit individuellen Steckertypen konfektionieren lassen.
Kabellänge
2 m
Kabeldurchmesser
2,7 mm
FensterdurchführungBei dieser Antenne bzw. dem angeschlossenen Kabel müssen Sie keine zusätzliche Fensterdurchführung einsetzen. notwendig?
Nein
Steckertyp
DiverseSie können diese Antenne individuell mit Steckertypen wie SMA, TS9, CR9 oder Fakra D konfigurieren. Mehr Informationen zur passenden Steckerwahl finden Sie in unserem Antennenstecker-Lexikon. Eine breite Auswahl an losen Antennensteckern finden Sie unter der Shop-Rubrik Stecker.
Lieferumfang und Dokumentation
Mimo Antenne FTS Complete Mobile
Anschlusskabel Twinkabel in 2m
2 x Saugnäpfe mit Muttern
Zu den Messprotokollen
Deutsche Bedienungsanleitung
Antennengewinn :
bis 2 x 4,5 dBi
Antennentyp : Rundstrahlantenne
Antennentyp : Rundstrahlantenne
FTS Hennig
FTS Complete Window 2G - 4G Breitband Fensterantenne
FTS Hennig
Stationär & mobil: GSM / UMTS / LTE Fensterantenne
Diese Breitband-Fensterantenne ermöglicht optimalen Empfang über das mobile Internet in ganz Europa. Es können alle europäischen Mobilfunkfrequenzen genutzt werden. Ohne großen Aufwand können also 2G, 3G und 4G-Signale gebündelt und der Empfang somit verbessert werden. Die Scheibenantenne kann zu Hause und in Ihrem Unternehmen ebenso wie in Auto, Wohnmobil, Einsatzwagen und LKW eingesetzt werden.
ACHTUNG: Lieferumfang beinhaltet eine Antenne!
Hightlights der FTS Complete Window
Alle europäischen Frequenzbereiche (790 MHz - 2.600 MHz)
Beste Empfangsleistung bei GSM, UMTS, LTE und WLAN (2,4 GHz)
Einfache Montage
Klein, leicht & mobil nutzbar
Lieferbar mit vielen Anschlussvarianten
Praxishinweise & Beispiele
Das dünne Antennenkabel der FTS Complete WindowDiese Antenne stammt aus unserer hauseigenen Produktion. Alle Informationen zur Entstehungsgeschichte, der Konstruktion und diverse Praxistests finden Sie in unserem Ratgeber zur FTS Mobilfunk Serie. schmiegt sich am Fenster an und so kann die Antenne auch außen am Fenster mit Saugnäpfen befestigt werden. Für viele Repeater-Lösungen wird die Fensterantenne für LTE, UMTS und GSM von uns auch als Standard-Innenantenne geliefert.
Unsere Scheibenantenne kann zudem ebenfalls als FahrzeugantenneSie finden in unserem Shop eine breite Auswahl an Fahrzeugantennen mit unterschiedlichen Montagearten. Direkt zur Produktkategorie verwendet werden. Die beste Empfangsleistung im PKW, Rennwagen, Lastwagen oder Caravan erreicht man durch Aufteilung der Antennen. Für LTE MIMOFür den MIMO-Betrieb der FTS Complete Window benötigen Sie 2 Fensterantennen. Achten Sie bitte darauf, dass für diesen Fall am Anschlussgerät (zum Beispiel Ihrem Mobilfunkrouter) ebenfalls 2 Antennenbuchsen vorhanden sind. Mehr Details zur MIMO-Technologie finden Sie in unserem Mobilfunk-Lexikon wird jeweils eine Antenne an den gegenüber liegenden Seiten des Fahrzeuges montiert.
Mechanische Daten
Abmessungen (B x H x T)
160 x 60 x 7,3 mm
Farbe
Grau
Kabeldaten
Kabeltyp
RG 174 LowLoss in schwarz
Kabellänge
2 m
Kabeldurchmesser
2,7 mm
FensterdurchführungBei dieser Antenne bzw. dem angeschlossenen Kabel müssen Sie keine zusätzliche Fensterdurchführung einsetzen. notwendig?
Nein
Steckertyp
DiverseSie können diese Antenne individuell mit Steckertypen wie SMA, TS9, CR9 oder FME konfigurieren. Mehr Informationen zur passenden Steckerwahl finden Sie in unserem Antennenstecker-Lexikon. Eine breite Auswahl an losen Antennensteckern finden Sie unter der Shop-Rubrik Stecker.
Lieferumfang und Dokumentation
1 x Fensterantenne (Abbildung zeigt Vorder- und Rückseite einer Antenne!)
3 x Saugnapf mit Gegenmutter
1 x 2 m direkt an der Antenne angeschlossenes Antennenkabel
1 x montierter Stecker Ihrer Wahl
Zu den Messprotokollen
Antennengewinn :
4 dBi
Antennentyp : Rundstrahlantenne
Antennentyp : Rundstrahlantenne
FTS Hennig
2G / 3G / 4G Magnethaftantenne
Diverse
Magnethaftantenne LPBEM-7-27-2SP für GSM, UMTS & LTE
Breitband-Magnethaftantennen, welche sowohl für 2G als auch für 3G und 4G verwendet werden können, suchte man bisher leider vergeblich. Die LPBEM-7-27-2SP erschien im Juni 2016 als erste Magnethaftantenne, die sowohl bei 698-960 MHz als auch bei 1710-2700 MHz verwendet werden kann!
Nun gibt es endlich eine Magnethaft-Fahrzeugantenne für PKW, LKW und Wohnmobil, welche alle Frequenzen aller Mobilfunknetze abdeckt. Die LPBEM-7-27-2SP von Panorama Antennas kann als Magnethaftantenne und als einfache Standantenne für die Verbesserung des GSM- UMTS- und LTE-Signals verwendet werden. Die Breitbandantenne kann zudem universell verwendet werden: Es ist kein "Gegengewicht" in Form der Fahrzeugkarosse oder einer Eisenplatte erforderlich!
Highlights der Magnethaftantenne LPBEM-7-27-2SP
1. Magnethaftantenne, die alle Mobilfunkfrequenzen versorgt!
Für alle Netzbetreiber geeignet (Telekom, Vodafone & Co.)
Leistungsstarker Omnistrahler
Sehr stabile und robuste Bauweise der LTE Antenne Wohnmobil
Internet Antenne mit geringen Abmessungen
Breitband-Magnethaftantenne für Telekom, Vodafone, Telefónica & Co.
Die Magnethaftantenne kann in Deutschland für Telekom, Vodafone und Telefonica verwendet werden. In Österreich sind es die Anbieter Drei, A1 und T-Mobile. In der Schweiz sind es Swisscom, Sunrise und Salt.
Als fester Standardstecker wurde der SMA-Stecker montiert. Für anders ausgestattete Geräte gibt es verschiedene Adapter wie z.B. TS9 und CRC9.
LTE Modems und LTE Router arbeiten nach dem MIMO Prinzip. Derzeit wird mit 2 Sendern und Empfängern gearbeitet. Erste Tests gibt es schon mit 3 oder mehr. Das Bedeutet, das Sie für LTE 2 Antennen benötigen.
Tecnische Eigenschaften der LPBEM Magnethaftantenne
Frequenzbereiche
698-960 MHz und 1710-2700 MHz
Bänder
700, 800, 900, 1800, 1900, 2100, 2400, 2600
Gewinn 698-960 MHz
3 dBi
Gewinn 1710-2170 MHz
4 dBi
Gewinn 2170-2700 MHz
5 dBi
VSWR Durchschnitt
< 2,5
Polarisation
Vertikal
Abstrahlung
Omnidirektional, Rundstrahler
Impedanz
50 Ohm
Maximale Leistung
25 W
Stehwellenverhältnis (VSWR) der LPBEM-7-27-2SP Magnethaftantenne
Mechanische Daten der LPBEM-7-27-2SP
Höhe
95 mm
Durchmesser
48 mm
Arbeitstemperatur
-40 bis +80°C
Material
UV stabiles ASA / Aluminium
Farbe
Schwarz
Gewicht
150 g
Festigkeit/Sicherheit
Entspricht IPX6
Befestigung / Montage
Halterung
Magnetfuß
Maximale zulässige Geschwindigkeit
160 km/h
Anschlusskabel & Stecker der LPBEM-7-27-2SP
Kabeltyp
RG174
Kabel Durchmesser
2,8 mm
Kabellänge
2 m
Anschlussstecker
SMA (male)
Antennengewinn :
bis 5 dBi
Antennentyp : Rundstrahlantenne
Antennentyp : Rundstrahlantenne
Diverse
Tipp
FTS Complete All 5G Antenne
FTS Hennig
Multi - Mimo Allbandantenne 4G/5G WLAN und Lora
Mit der FTS Complete All Antenne hat FTS Hennig eine extrem leistungsstarke Antenne geschaffen, die für fast alle Funkdienste einsetzbar ist. Von 2G über 3G, 4G und 5G ist die Antenne auch schon für die Frequenzen von 6G ausgerüstet. Die Netzdienste WLAN auf 2,4GHz und 5GHz wie auch IOT mit LoRa WAN und Helium Minern können bedient werden. Die FTS Complete All Antenne ist der Experte für alle Anwendungen und darf auch bei Ihnen nicht fehlen.
Mit der FTS Complete All Antenne in die Zukunft
1. Allgemeine Informationen und Verfügbarkeit der Complete All Antenne
2. Die Vorteile der FTS Complete All Multi-Mimo Richtantenne
3. Verwendungsmöglichkeiten der Richtantenne
4. Tabellen und Daten der universellen Antenne FTS Complete All
5. Die Meßprotokolle der Antenne Complete All
6. Auswahl der Kabellänge und des Typs
7. Umfassendes Datenblatt der Richtfunkantenne8. optional mit DC-Kurzschluss
Wichtige Informationen zur Complete All Antenne
Mit der Entwicklung der Netzdienste vergrößerte sich der Umfang der genutzten Frequenzen und Bereiche enorm. Gleichzeitig werden für eine Anwendung nicht nur ein Strahler sondern 2,4,6 und bald sogar 8 notwendig. Deshalb gilt es auch in der Entwicklung von Antennen neue Wege zu gehen. Die Entwicklung betrifft dabei auch die Form der Antennen. Mit der Complete All Antenne gibt es nun eine Antenne, die die heutigen Anforderungen erfüllt und auch die der nahen Zukunft. 5G und 6G können mit der Multi-MIMO Antenne aufgebaut werden. Die Antenne kann mit oder ohne DC-Kurzschluss geliefert werden.
Die 5G Antennen werden in Serie gefertigt und große Stückzahlen können ausgeliefert werden.
DC-Kurzschluss
Der ohmsche Kurzschluss ist bei vielen 5G und LTE Routern für die Erkennung der Antenne erforderlich. Wenn die Antenne nicht erkannt wird, dann wird darüber auch kein Signal empfangen. Die Option DC-Kurzschluss benötigen Router mit internen Antennen. Wenn externe SMA Antennenanschlüsse für Stabantennen vorhanden sind, dann sollte die Variante ohne DC-Kurzschluss verwendet werden. Ohne DC-Kurzschluss ist die maximale Leistungsaufnahme wesentlich größer.5G Router von Huawei, ZTE, Zyxel, die Speedport Modems der Telekom oder die Gigacube von Vodafone benötigen den DC-Kurzschluss. Die 5G Router von Teltonika oder unser FTS SaxonyPro AX3600 benötigen keinen DC-Kurzschluss.
Die Vorteile der FTS Complete All Richtantenne
Die 5G Multi MIMO Richtantenne
Großer Frequenzbereich von 650 MHz bis 7 GHz
Breitbandantenne für 4G, 5G, 6G
Auch für WLAN und LoRa Wan geeignet
2x2 MIMO im Grundmodul vorhanden
Hoher Gewinn von 10 - 14 dBi
Module schnell kaskadierbar
Stabile Mastmontage und UV beständig
Vielfältige Verwendungsmöglichkeiten der Complete All Antenne
LTE 700, 800, 900, 1800, 2100, 2600 MHz
5G auf allen Bändern einschließlich 3400-3800MHz
AMPS 850, PCS 1900, AWS
GSM und 3G
LoRa WAN, Sigfox, XBee, RFID, Z-Wave
WLAN 2,4GHz und WLAN 5 GHz
auch schon 6G
alle Funkdienste zwischen 650 und 7000 MHz
Technische Daten der LTE und 5G Richtantenne FTS Complete All
Elektrische Eigenschaften
Frequenzband
650 MHz bis 7000 MHz
Gewinn typisch
2x 12 dBi
VSWR
< 1,7
Beam width
60°
Vertical Beam width
-
Impedance
50 Ohm
Front/ Ratio
10 db
Polarization
Kreuzpolarisiert (1x vertikal, 1x horizontal)
DC - Kurzschluss
Nein
Material
Gehäuse ABS hellgrau RAL 7035 / dunkelgrau RAL, Aluminium
Schutzart
IP 65 DIN EN 60529
Mastdurchmesser
30-55mm
Anschluss
2x N female
Größe
18,6 x 35,2 x 14,7 cm (ohne Masthalter)
Gewicht ohne Masthalter
1,2 kg
Montage der Antenne
Montagearten
Wandbefestigung, Mastmontage
Material
Edelstahl
Mastdurchmesser
20 - 55 mm
Lieferinhalt
Antenne
1
Montagematerial für Antennenmast (Winkel, Schelle, Gegenschelle, 2x Mutter M8)
1
Anschlusskabel in gewählter Länge (N auf SMA)
2
Selbstvulkanisierendes Klebeband
1
Dokumente und PDF's
Datenblätter / Dokumente
Datenblatt
FTS Complete All 5G Antenne
Data sheet
FTS Complete All 5G Antenne Englisch
Antennengewinn :
2 x 10/14 dBi
Antennentyp : Richtfunkantenne
Antennentyp : Richtfunkantenne
FTS Hennig
3G / UMTS Antenne Panel 8
Interline
23,94 €
inkl. 19 % MwSt. zzgl. Versandkosten
Lieferzeit: nicht mehr lieferbar
Art..Nr: Panel 8 3G/ UMTS
Panel 8: Die kleine Antenne für 3G / UMTS / HSPA+
Die Panel 8 ist eine kleine, günstige 3G-Antenne mit 8 dBi Gewinn zur Steigerung der Empfangsqualität an UMTS-Routern im Bereich 1900 - 2200 MHz.
Highlights der PANEL 8 für 3G
Antenne für UMTS / HSPA+
Einfache & dezente Montage der Antenne durch kompaktes Design
Neigung einrichtbar
8 dBi UMTS Panel Antenne Interline Nr. IM-G08-F1922
Elektrische Eigenschaften
Frequenzband
1900 - 2200 MHZ
Polarisation
vertikal oder horizontal
Gewinn
8 dBi
VSWR (max)
1,50:1
FBR (Front/Back Ratio)
> 20 dB
Half Power Beam Width (-3dB) - horizontal
60°
Half Power Beam Width (-3dB) - vertical
60°
DC Ground
Ja
Impedanz
50 Ohm
Mechanische Eigenschaften
Anschluss
SMA/R
Größe
115 x 115 x 18mm
Mastdurchmesser
ø 38 - 55mm
Gewicht
0,35 kg
Einsatzgebiet
Außenantenne
Windlast
18 N (@170km/h)
Schutzart
IP64
Antennengewinn :
8 dBi
Antennentyp : Richtfunkantenne
Antennentyp : Richtfunkantenne
Interline
inkl. 19 % MwSt. zzgl. Versandkosten
Lieferzeit: nicht mehr lieferbar
Art..Nr: Panel 8 3G/ UMTS
UMTS Antenne 25dBi
FTS Hennig
Aktive Antenne GSM und 3G/UMTS
Diese Antenne ist wirklich eine High Gain Antenne, denn durch den eingebauten Verstärker (MultiMode Compenser) bringt es die Antenne auf 25dBi Gewinn. Diese Innenantenne stabilisiert nicht nur das UMTS Signal, nein man sieht auch einen deutlichen Leistungszuwachs auf der sogenannten Balkenanzeige. Anhand der Umschaltung auf HSPA+ oder des schnelleren Datensignales sieht man die Funktion ebenfalls.
Wer wegen dem eingebauten Verstärkers bedenken haben sollte, den können wir beruhigen. In jedem BMW und Mercedes ist dieser Verstärker auch verbaut.
Durch die Intelligenz des MultiModeCompenser(R) erfolgt eine dynamische Pegelanpassung, so dass die gesetzlich vorgeschriebenen Werte am Antennenfußpunkt nicht überschritten werden können.
Das Besondere der Aktiven Antenne FTS 95720-5
Für GSM 900, 1800 und UMTS verwendbar
Optimiert ist die Antenne für HSPA+
Verstärkung von 25 dBi
Länge des Antennenkabels spielt fast keine Rolle mehr
MultiMode Compenser von novero Dabendorf
Idee, entwickelt und gefertigt von FTS Hennig
Technische Daten
Frequenzbänder
GSM 900, 1800, 3G 2100MHz
Leistung
25 dBi
Impedanz
50 Ohm
Kabelanschluss
SMA female
Größe
240x120(150)x42 mm
Antennenmast
42-90 mm
Antennenkabel
FTS-H 200
Antennengewinn :
25 dBi
Antennentyp : Rundstrahlantenne
Antennentyp : Rundstrahlantenne
FTS Hennig
LAT 54 UMTS Richtantenne
Wittenberg Antennen
Der Klassiker unter den Richtantennen: Wittenberg LAT54
Die logarithmisch periodische UMTS-Richtantenne LAT 54 begeistert mit unschlagbarer Richtwirkung und sehr hohen Gewinn von 10 dB. Die LAT 54 kann sowohl für GSM 900 MHz und DCS 1800 MHz als auch für UMTS und HSPA+ eingesetzt werden - eine echte Allrounder-Antenne.
Highlights der UMTS-Richtantenne LAT54
Genaue Ausrichtung zum Sender möglich
Sehr große Leistung mit 10db Gewinn
Unkomplizierter Aufbau
Vielfältig einsetzbar
Die Lieferung erfolgt mit 10m fest angschlossenem Antennenkabel H155 auf FME-Kabelbuchse.
Bei weiteren Fragen zu den technischen Daten, der Montage oder dem Zubehör für die LAT 54 von Wittenberg sprechen Sie bitte einfach an - wir freuen uns auf Sie!
Antennengewinn :
10 dBi
Antennentyp : Richtfunkantenne
Antennentyp : Richtfunkantenne
Wittenberg Antennen
Delock LTE Rundstrahlantenne
Delock
Omnidrektionale LTE Mastantenne
Die universelle Rundstrahlantenne kann an Antennenmasten und Wänden für alle Mobilfunkanwendungen wie GSM 900, DCS, UMTS, LTE und WLAN verwendet werden. Dabei besticht die omnidirektionale Antenne durch hohe Leistung und kleiner Bauweise.
Ihre Vorteile mit der Delock LTE Antenne
Hohe Leistung mit 6,5dBi
Geringe Größe der Antenne
Einfache Montage
Große Auswahl an Anschlusskabel
Die Rundstrahlantenne wird über einen kurzen Kabelzopf aus RG174 Kabel und angeschlossenen SMA Stecker an das gewählte Anschlusskabel angeschlossen. Auch hier empfehlen wir bis 5m Länge den Kabeltyp FTS-H 200 zu verwenden. Ab 6m sollte 7mm Kabel verwendet werden. Das entspricht dem Kabel FTS-H 300. Und ab 20m empfehlen wir FTS-H 400 Kabel zu verwenden. Bei den Preisen für das Antennenkabel wurden die Empfehlungen berücksichtigt. Selbstverständlich kann die Antenne auch ohne Kabel ausgewählt werden und Sie entscheiden selbst über die Kabeltypen.
Technische daten der Delock Rundstrahl LTE Antenne
Elektrische Daten
Frequenzbereich
698 - 960 MHz und 1710 - 2700 MHz
Antennengewinn 698 - 960 MHz
< 2,5dBi
Antennengewinn 1710 - 2700 MHz
5 bis 6,5dBi
Öffnungswinkel horizontal
360°
Öffnungswinkel vertikal
60°
Impedanz
50 ??
Polarisation
vertikal
Sendeleistung max
100W
VSWR
2,0
Mechanische Daten
Länger der Antenne
270 mm
Durchmesser
20 mm
Maximaler Mastdurchmesser
50 mm
Anschlusskabel/Buchse
30cm RG174 / SMA Stecker
Gehäuse
weiß GFK
Betriebstemperatur
-40 °C ~ 70 °C
Antennengewinn :
bis 6,5 dBi
Antennentyp : Rundstrahlantenne
Antennentyp : Rundstrahlantenne
Delock
Repeater Patchantenne
Shenzhen Sai Tong Tian
Repeater Innenantenne mit Reflektor
Die leistungsstarke Repeaterinnenantenne eignet sich ideal für die Wandmontage. Die Patchantenne vermindert trotz hoher Leistung durch die Reflektorwand Interferenzen und Rückkopplungen bei Repeaterinstallationen.
Die Highlights der Repeater Innenantenne
Optimiert die Reichweite von Repeatern
Rückkopplungen werden vermieden
Einfache Montage an der Wand
Elektrische Eigenschaften
Frequenzband
806-960 MHz und 1710-2700 MHz
Gewinn bei 806 - 960 MHz
6,5 dBi
Gewinn bei 1710 - 2700 MHz
8 dBi
VSWR
< 2,5:1
Maximale Leistung
20 W
Impedance
50 Ohm
Polarization
Vertikal
Mechanische Eigenschaften
Montage
Wandmontage mit Winkel (im Lieferumfang)
Material
Gehäuse ABS Weiß, Aluminium
Größe
155 x 165 x 50 mm
Kabel
20cm weißes Kabel
Anschluss
N-Kabelbuchse
Antennengewinn :
bis 8 dBi
Antennentyp : Richtfunkantenne
Antennentyp : Richtfunkantenne
Shenzhen Sai Tong Tian
FTS Complete 4x4 Mimo 5G Antenne
FTS Hennig
FTS Complete 4x4 Mimo 5G Antenne
Die FTS Complete 4x4 MIMO 5G Antenne ist die ideale Multiband Antenne für die schnelle und einfache Nutzung. Mit den 4 Antennenstrahlern kann die Antenne die Fritzbox 6850 5G und den RUTX50 sofort vervollständigen. Da die 4x4 Multiband Antenne einen DC Kurzschluss besitzt, findet die Antenne bei den aktuellen 5G Routern der Telekom und Vodafone Anwendung.
Mit der FTS Complete 4x4 Mimo 5G Antenne besten 5G Empfang
1. Allgemeine Informationen und Verfügbarkeit der FTS Complete 4x4 Mimo 5G Antenne
2. Warum liefert FTS Hennig nur 10m Anschlusskabel zur FTS Complete 4x4 Multi-Mimo 5G Antenne?
3. Die Vorteile der FTS Complete 4x4 Multi-Mimo Rundstrahlantenne
4. Verwendungsmöglichkeiten der Multiband Antenne
5. Montage der Complete 4x4 MIMO Rundstrahlantenne
6. Tabellen und Daten der Multiband Antenne
7. Die Meßprotokolle der Antenne Complete All
8. Auswahl der Kabellänge und des Typs
9. Umfassende Datenblätter der 5G Multiband Antenne
Wichtige Informationen zur FTS Complete 4x4 Mimo 5G Antenne
Die Multiband Antenne mit ohmschen Kurzschluss ist bestens als externe Antenne für den Vodafone Gigacube und auch für den Telekom 5G Router geeignet. Für Geräte mit TS9 Buchsen werden zwei Pigtail TS9 Adapter benötigt. Mit der neuen LTE 5G Antenne kann zusätzlich das WLAN bedient werden und es können problemlos WLAN Router angeschlossen werden. Sie sollte aber nicht priorisiert für WLAN ausgewählt werden. Wir bieten die Multiband Antenne nicht als Innenantenne an, weil eine externe Antenne grundsätzlich außen montiert werden sollte.
Warum liefert FTS Hennig nur 10m Anschlusskabel zur 4x4 MIMO Antenne?
Die kleine charmante 5G Antenne mit dünnem Kabel wird mit einer Kabellänge bis 10 Meter ausgeliefert. An der Gigacube 5G Antenne sind SMA Buchsen verbaut, entsprechend kann auch nur ein sehr dünnes Kabel verwendet werden. Wenn längere Kabellängen benötigt werden, verwenden Sie bitte die FTS Complete All 5G Antenne. Diese MIMO Antenne 5G kann mit dickerem Kabel mit N-Stecker gefertigt werden.
Highlights der FTS Complete 4x4 Mimo 5G Multiband Antenne
Multiband Antenne mit DC Kurzschluss
Breitbandantenne für alle 5G Frequenzen & Provider
Antenne 5G - 4 Strahler in einem Gehäuse
Guter Gewinn von 6 dBi
Kompakte Maße (geringe Windanfälligkeit)
Flexible Montage möglich
Verwendungsmöglichkeiten der FTS Complete 4x4 Mimo 5G Antenne
LTE 700, 800, 900, 1800, 2100, 2600 MHz
5G auf allen Bändern einschließlich 3400-3800MHz
Multiband Antenne für Telekom 5G Router
Externe Antenne für Vodafone Gigacube
GSM und 3G
WLAN 2,4 GHz und WLAN 5 GHz
Funkdienste zwischen 698 und 6000 MHz
Externe 5G Antenne verwendbar für diverse 5G Router:
Externe Antenne für den Vodafone GigaCube 5G Router
Vodafone Gigacube Antenne
5G Antenne für die Telekom Speedbox und Telekom Hyperbox 5G
Rundstrahlantenne für Speedport Smart 4 Router
Antenne für ZTE MC801A HyperBox 5G der Telekom
Multiband Antenne für Gigacube 5G T21
Außenantenne für Zyxel 5G NR/ LTE 4x4 MIMO Router
Montage der FTS Complete 4x4 Mimo 5G Antenne
Die kompakte boxförmige Multiband Antenne lässt sich an der Wand oder am Antennenmast montieren. So bietet Sie maximale Flexibilität. Der abgebildete Standfuß dient nur zu Demozwecken und ist nicht Teil des Lieferumfangs. Die Multiband Antenne 5G kann ganz einfach an der Hauswand oder an einem Antennenmast mit Montagezubehör befestigt werden. Montagematerial für den Mast sowie passende Rohrschellen werden dazu geliefert. Zusätzlich können Sie die gewünschte Kabellänge auswählen. Das Antennenkabel wird mit SMA Winkelstecker für die Antenne und SMA Stecker für den Router konfektioniert. Bei Auswahl der Kabellänge werden 4 einzelne Anschlusskabel fertig konfektioniert geliefert.
Technische Daten der LTE und 5G Multiband Antenne
Elektrische Eigenschaften
Frequenzband
698 MHz bis 6000 MHz
Gewinn typisch
6 dBi
VSWR
<1,6
Beam width
360°
Vertical Beam width
-
Impedance
50 Ohm
Front/ Ratio
-
Polarization
Kreuzpolarisiert (2x vertikal, 2x horizontal)
DC - Kurzschluss
Ja
Material
Gehäuse graphitgrau
Schutzart
IP 65 DIN EN 60529
Mastdurchmesser
30-55mm
Anschluss
4x SMA female
Größe
19,9 x 17,92 x 9,9 cm (mit Montagematerial)
Gewicht mit Montagematerial
680 g
Montage der Multiband Antenne
Montagearten
Hauswand oder Mast
Montage Material
Edelstahl
Mastdurchmesser
20 - 55 mm
Lieferinhalt
Multiband Antenne
1
Montagematerial für Antennenmast (Schelle)
1
Anschlusskabel in gewählter Länge (SMA Winkelstecker auf SMA Stecker)
4
Selbstvulkanisierendes Klebeband
1
Zu jeder Kabellänge den passenden Kabeltyp wählen
Bis zu einer Kabellänge von 1-5 Meter wird die Gigacube 5G Antenne mit dem FTS Hennig Kabel FTS-H 200 geliefert. In den Längen 6 -10 Meter wird das hauseigene Antennenkabel FTS-H 300 mit 7mm Durchmesser angeboten. Diese Koaxialkabel sind in schwarz lieferbar und werden passend zum Router mit SMA Stecker konfektioniert. Sie können gern die gewünschte Länge auswählen. Zusätzlich können Sie den Kabeltyp auswählen (Starrer Leiter oder Litze). Festverbaute Koxaxialkabel mit starrem Leiter liefern eine geringere Dämpfung.
Dokumente und PDF's
Datenblätter / Dokumente
Datenblatt
FTS Complete 4x4 MIMO 5G Antenne
VSWR Stehwelle 1 der FTS Complete 4x4 MIMO 5G Antenne
FTS Complete 4x4 MIMO 5G Antenne
VSWR Stehwelle 2 der FTS Complete 4x4 MIMO 5G Antenne
FTS Complete 4x4 MIMO 5G Antenne
VSWR Stehwelle 3 der FTS Complete 4x4 MIMO 5G Antenne
FTS Complete 4x4 MIMO 5G Antenne
VSWR Stehwelle 4 der FTS Complete 4x4 MIMO 5G Antenne
FTS Complete 4x4 MIMO 5G Antenne
Antennengewinn :
4x 6dBi
Antennentyp : Rundstrahlantenne
Antennentyp : Rundstrahlantenne
FTS Hennig
FTS Loop OMNI 10 Antenne
FTS Hennig
Hochleistungs Rundstrahlantenne FTS Loop
Die FTS Loop Rundstrahlantenne findet in allen Bereichen des Mobilfunkes Anwendung. Die 6dBi FTS Loop Antenne wird für den klassischen GSM/UMTS Empfang genauso benötigt wie für LTE und Repeateranwendungen. Aus der Kombination von einem leistungsfähigem Strahlerelement und mechanischen Bauteilen aus Deutschland entstand eine sehr gute Empfangs- und Sendeantenne. Die Antenne arbeitet in den aktuell weltweit genutzten Mobilfunkfrequenzen.
Die FTS Loop - kurz und kompakt:
6 dBi Rundstrahlantenne
Bedient alle Mobilfunkfrequenzen
Bedient auch LTE 700MHz
Extrem stabile Bauform
Grundelement für FTS Dual Loop und Antennensysteme
Die FTS Loop Antenne besitzt nur ein Antennenelement und einen Kabelanschluss. Für LTE Router oder andere LTE Anwendungen werden 2 Antennen benötigt. Sollen die Antenne in unmittelbarer Nähe zu einander angebracht werden, empfehlen wir die Antennen im Winkel von 90° zueinander zu installieren. Für diese einfache Montagevariante wurden entsprechende Bohrungen in der Halterung vorgesehen. Möchten Sie eine elegantere LTE MIMO Rundstrahlantenne verwenden, dann empfehlen wir gleich die FTS Dual Loop Antenne
Frequenzspektrum - Anwendungsmöglichkeiten der FTS Loop Antenne
LTE 700
LTE 800
AMPS 850
GSM 900
GSM 1800, LTE 1800
PCS 1900, AWS
3G UMTS 2100
LTE 2600
Montagemöglichkeiten der FTS Loop Antenne
Die 6dBi Rundstrahlantenne kann mit dem zum Lieferumfang gehörendenn Metallwinkel und den Schellen an einen Antennenmasten geschraubt werden. Die Mastschellen passen an Masten bis 40mm Durchmesser. Die Antenne sollte bei Mastmontage, wie auf der Abbildung gezeigt, auf der Spitze des Mastes sein. Im anderen Fall wird der Antennenmast als Reflektor und die Antenne kann nicht rundherum empfangen.
Mit dem Winkel kann die Antenne auch sofort an der Hauswand befestigt werden. Beachten Sie bitte, dass die Hauswand mit der Richtung zum Sender übereinstimmt.
Technische Daten
Mechanische Eigenschaften
Höhe (ohne Halterung)
240 mm
Durchmesser
60 mm
Arbeitstemperatur
-30 bis +70°C
Material
ASA, Aluminium
Farbe
weiß
Mastdurchmesser
max .40mm
Schellen
M6
Anschluss
N - Kabelbuchse
VSWR Meßprotokoll: Original von FTS Hennig am Rhode&Schwarz Meßplatz
Das VSWR Meßprotokoll zeigt die "Qualität" der Antenne in den verschiedenen Frequenzbereichen. Hier ist der vollständige Ausdruck.
Elektrische Daten
Arbeitsbereich der Antenne (Frequenz)
698-960, 1710-2700
Gewinn
6dBi
Polarisation
Vertikal
DC Kurzschluss
Nein
Abstrahlung
Omnidirektional
Impedanz
50 Ohm
Maximale Leistungsaufnahme
20 W
Antennengewinn :
6 dBi
Antennentyp : Rundstrahlantenne
Antennentyp : Rundstrahlantenne
FTS Hennig
Innen- und Außenantennen für UMTS, HSDPA & HSPA+
LTE MIMO Mobil Antenne (© FTS Hennig)
Bei der Auswahl der passenden UMTS-Antenne sollte man den 3G-Außenantennen immer den Vorzug gewähren. Die UMTS-Innenantennen haben das gleiche Empfangsproblem wie der schon vorhandene Mobilfunk-Router oder das Tablet und sind deshalb zur Empfangsverbesserung nur bedingt geeignet. Selbst einer aktiven Innenantenne sollte man eine Außenantenne vorziehen.
Da es aber immer wieder Situationen gibt, in denen absolut keine Außenantenne verwendet bzw. installiert werden kann, führen wir natürlich auch leistungsstarke Innenantennen mit im Angebot. Durch die Nutzung von 3G-Repeatern leisten dann auch die 3G-Innenantennen sehr gute Dienste im Netzwerk 3G.
Aktive 3G Antenne kaufen von FTS Hennig
Für sehr empfangsschwache Regionen und die Nutzung sehr langer UMTS-Antennenkabel, entwickelte FTS Hennig aktive Antennen. Mit der Antennenleistung von 26dBi Gewinn können problemlos 40m Antennenkabel zwischen Antenne und Router verlegt werden. Im Normalfall sollten es jedoch nicht mehr als 10m Kabel sein.
Wenn sie eine detaillierte Beratung wünschen, freuen wir uns über einen Anruf oder eine Mail von Ihnen. Für weitere fachliche Inhalte zu Kabel, 3G-Antennen und UMTS-Verstärkern für 3G kaufen, lohnt sich ein Besuch in unserem Blog.
