HORIZON 868-5dBi Antenne

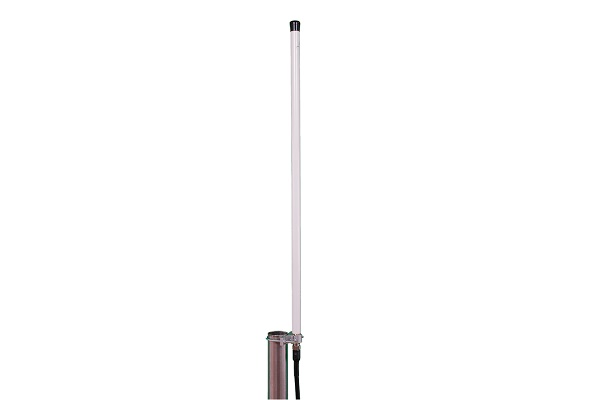

LoRa Rundstrahlantenne HORIZON IH-G05-F8688-V-M Antenne
Die IOT LoRa Rundstrahlantenne eignet sich besonders gut für Helium Miner Anwendungen. Vor allem entspricht die Helium Antenne genau den gesetzlichen Bestimmungen. Das Kabel wird mit den dafür passenden RP-SMA Anschluss geliefert. Empfänger Sensoren können großflächig um die Helium Antenne herum angeordnet sein. Landwirtschaftliche Betriebe können diese Antennen bevorzugt einsetzen.
Die HORIZON IH-G05-F8688-V-M Antenne ist verwendbar in den Netzen:
Helium Miner
LoRa
XBee und Sigfox
RFID
Z-WAVE 868 MHz
Die Vorteile mit der HORIZON IH-G05-F8688-V-M Antenne
5dBi leistungsstarke Rundstrahlantenne
Entspricht den gesetzlichen Vorschriften
Sehr schmalbandige Antenne, GSM und LTE Frequenzen werden ignoriert
Solide Bauweise in europäischer Produktion
Anschlusskabel wird mit RP-SMA bzw. SMA Reverse Stecker geliefert
Perfekt einsetzbar in Kombination mit Helium Miner
Die Antenne hat einen um 4-5 dBi höheren Gewinn als die von uns getesteten chinesischen 3 und 5,8dBi Antennen, was einer 1,7 x größeren Reichweite entspricht.
Die neue Helium Miner Antenne aus der Horizon-Serie ist für Anwendungen in städtischen Ballungsräumen, in den Bergen und an allen Orten, an denen wir von unserem Access Point aus Geräte in einem größeren Umkreis versorgen müssen.
Die Antenne eignet sich für die folgenden Helium Miner: Bobcat, Nebra, Sensecap, Cal-Chip, ClodPi, COTX networks, Controllino, FreedomFi, Linxdot, Heltec, Kerlink, Long AP, Fish, RAKWireless, Syncrobit und andere Geräte, die auf dieser Frequenz arbeiten. Helium Miner, die mit handelsüblichen Breitbandantennen arbeiten, decken den EU868- und US915-MHz-Bereich ab.
Diese RAK Antenne empfängt auch starke Signale von GSM 900MHz-Sendern, die in Europa mit hohen Leistungen arbeiten. Dies beeinträchtigt die Reichweite und Empfindlichkeit der Helium-LoraWan-Geräte, und es können Intermodulationen auftreten, insbesondere in der Nähe von GSM-Antennenmasten. Unsere Antenne hat einen eingebauten Bandpassfilter, der im Arbeitsband der RAK Antenne ohne Dämpfung arbeitet und für andere Frequenzen durch Dämpfung gekennzeichnet ist. Es handelt sich um eine spezialisierte Schmalbandantenne, die in einem speziellen Band (EU868) arbeitet, wodurch ein hohes Signal-Rausch-Verhältnis (SNR) erzielt und eine hohe Empfindlichkeit des Empfängers im Gerät beibehalten werden kann.
Bei der Konstruktion des Kühlkörpers verwenden wir keine LC-Anpassungsschaltungen (Kapazitäts-Induktivitäts-Korrelation), die eine "künstliche" Anpassung der Antennenimpedanz und eine Verringerung des VSWR-Koeffizienten ermöglichen. Dies führt zu einer Erhöhung der Induktion oder der Kapazität, was eine "Unschärfe" der digitalen Signale zur Folge hat und sich negativ auf die Bit/Hz-Codierung und die Fehlerrate (BER) auswirkt. Unsere Antenne arbeitet "sauber, resonant-resistiv" und hat ein sehr geringes Eigenrauschen und ein hervorragendes Bit/Hz-Codierverhältnis.
Das Antennengehäuse ist geerdet, was es vor elektrostatischer Entladung schützt (elektrische Ladungen, die an der Antenne auftreten, werden über das Erdungssystem abgeleitet)
Für einen ordnungsgemäßen Betrieb muss der Mast, auf dem die Antenne montiert ist, an die vorhandene Blitzschutzanlage geerdet werden.
Elektrische Eigenschaften der IH-G05-F8688-V-M Antenne
Frequenzen
860 MHz bis 880 Mhz
Gewinn
5 dBi
VSWR
2:1
Polarisation
Vertikal
Öffnungswinkel (-3dB) - horizontal
360°
Öffnungswinkel (-3dB) - vertikal
40°
FBR (Front/Back Ratio)
20dB
maximale Eingangsleistung
500 W
DC Ground
ja
Impedanz
50 Ohm
Mechanische Eigenschaften
Größe Länge x Durchmesser (ohne Halterung)
540 x 26 mm
Gewicht
0,49 kg
HF Anschluss
N female Buchse
Halterung für Mastdurchmesser
ø 38…55mm
Einsatzbedingungen
Einsatzort
Outdoor - Außenantenne
Haltbar bis Windgeschwindigkeit
200 m/s
Schutzgrad
IP67
Arbeitstemperatur
-40°C ... 80°C
Datenblätter / Dokumente
Datenblatt
HORIZON 868 HELIUM M
Antennengewinn :
5 dBi
Antennentyp :
Rundstrahlantenne
Interline
88,80 €
inkl. 19 % MwSt. zzgl.
Versandkosten
Lieferzeit: nicht mehr lieferbar
Art..Nr: FTS 96258
