Panorama Antennas
Qualität in englischer Tradition (© Panorama Antennas)
Panorama Antennas wurde 1947 von Leon Jesman und Partner gegründet. Die ersten Jahre fertigte man Antennen für den klassischen Funk. Mit diesen Antennen wurden dann Polizei Einsatzfahrzeuge und Taxis wurden ausgerüstet. In den 90er Jahren, als der wachsende Mobilfunkmarkt sich zu etablieren begann, war Panorama Antennas als bereits etabliertes Unternehmen sofort mit dabei. Inzwischen hat Panorama Antennas in verschiedenen Ländern Produktionsstätten aufgebaut und weltweit seine Partnerunternehmen geschart.
Leistungsstarke Fahrzeugantennen
Panorama Antennas ist seit Jahren Vorreiter in der Entwicklung und Fertigung von Fahrzeugantennen. Besonders hervorheben sollte man die extrem leistungsstarken multifunktionalen Fahrzeugantennen für LTE, WLAN und GPS.
Neben des Segments der Fahrzeugantennen werden aber auch klassische Mobilfunk Antennen entwickelt. Hier sticht vor allem die preiswerte Multibandantenne WM8 hervor.
Wir arbeiten seit über 10 Jahren mit Panorama Antennas zusammen und wissen, ebenso wie unsere Kunden, die starke Leistung und die durchgängig solide Qualität der Antennen sehr zu schätzen.
Verfügbarkeit - BREXIT Info
Wegen dem Brexit und COVID 19 kommt es zu Engpässen in der Zulieferung von Antennen des Herstellers Panorama Antennas.
Alternativ können Sie die FTS Complete Car 5G Antenne verwenden.
Sie haben noch offen Fragen? Dann kontaktieren Sie uns online über unser Kontaktformular oder nutzen unsere kostenlose Beratung vor dem Kaufen.

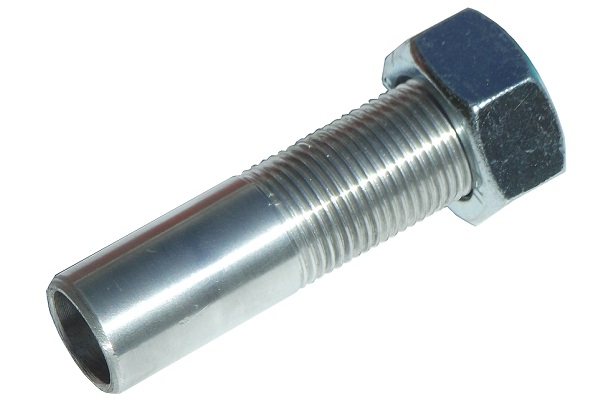

Gewindeverlängerung für LGMM/LPMM Antenne
FTS Hennig
Gewindeerweiterung für Fahrzeugantennen
Mit der Gewindeverlängerung können an den Fahrzeugantennen von Panorama Antennas LPMM und LGMM die Verschraubungen um weitere 8cm erweitert werden. Die Fahrzeugantennen können damit problemlos in Dächer mit Sandwichbauweise montiert werden.
Die Gewinde und Verschraubungen an den Fahrzeugantennen der LPMM und LGMM Serie von Panorama Antennas ist sehr kurz und sind oft nicht ausreichend. Selbst mit dem Originalerweiterungskit von 4,5cm stöst man schnell an seine Grenzen
Ihre Vorteile mit der Gewindeverlängerung von FTS Hennig
Gewindeverlängerung von mindestens 8cm
Antenne kann problemlos im Wohnmobil montiert werden
Bei Bedarf einkürzbar
Stabile und sichere Montage möglich
In der Abbildung 2 wurde die Gewindehülse komplett bis zum Anschlag an der Antenne aufgedreht.
Technische Daten
Länge
8cm
Aussengewinde / Lochdurchmesser
24mm
Innengewinde
M18x1
Material
Aluminium
Kompatibilitäts Liste
Fahrzeugantenne LPMM-7-27
Fahrzeugantenne LPMM-7-27-24-58
Fahrzeugantenne LGMM-7-27
Fahrzeugantenne LGMM-7-27-24-58
Lieferumfang
Gewindehülse
Mutter
Sicherungsring
FTS Hennig

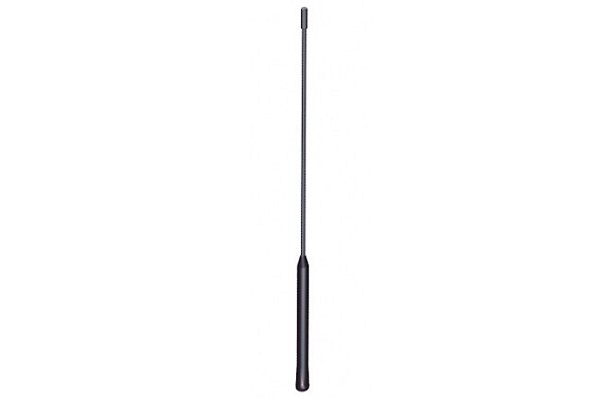

Tetra Antennenstrahler 5dBi AFGB-395
Panorama Antennas
Tetra Antennenstrahler 5dBi 380-410MHz
Der Antennenstrahler wird für den Empfang des Funknetzes BOS Tetra verwendet. Der Strahler ist passend für Baseantennen und GPSB, GPSD von Panorama Antennas.
Der Antennenstrahler AFGB-395 erweitert die GPSB / GPSD Antenne um ein weiteres Antennenelement.
Die besonderen Merkmale des Antennenstrahlers
Tetra im Bereich 380-410 MHz wird versorgt
Bei mechanischer Anpassung bis 470 Mhz anpassbar
Sehr hoher Gewinn von 5dBi
Flexibler UHF Strahler
Besteht aus plasteummantelten Federstahl
Der Strahler paßt auf GPSK, GPSKM, MD
Technische Daten des Antennenstrahlers AFGB-395
Elektrische Eigenschaften
Frequenzbereich original
380 - 410 MHz
Frequenzbereich angepaßt
bis 470 MHz möglich
Gewinn
5 dBi
VSWR
Antennengewinn :
5 dBi
Antennentyp : Rundstrahlantenne
Antennentyp : Rundstrahlantenne
Panorama Antennas

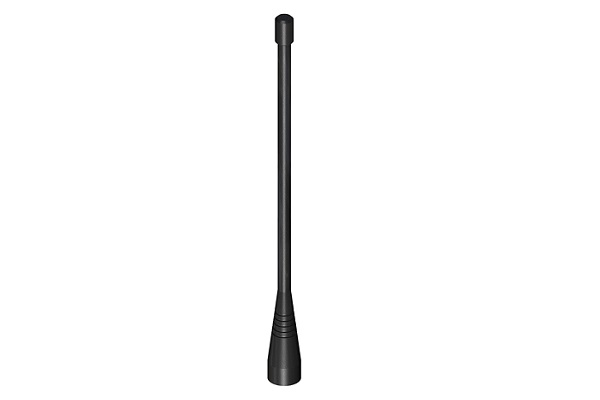

Tetra Antennenstrahler 2dBi AFM-TET
Panorama Antennas
Tetra Antennenstrahler 3dBi 380-430MHz
Mit diesem Zusatz Antennenstrahler empfangen Sie das gesamte Tetra Band mit 2dBi. Der Strahler ist dabei nur 16cm lang.
Der Antennenstrahler AFM-TET erweitert die GPSB / GPSD Antenne um ein weiteres Antennenelement.
Die besonderen Merkmale des Antennenstrahlers AFM-TET
Gesamter Tetra Bereich 380-430 MHz wird versorgt
2dBi Gewinn
Mechanisch sehr klein
Flexibler UHF Strahler
Der Strahler paßt auf die GPSB und GPSD
Technische Daten des Antennenstrahlers AFM-TET
Elektrische Eigenschaften
Frequenzbereich original
380 - 430 MHz
Gewinn
2 dBi
VSWR
Antennengewinn :
3 dBi
Antennentyp : Rundstrahlantenne
Antennentyp : Rundstrahlantenne
Panorama Antennas
FTS Torpedo 5 Fahrzeugantenne
FTS Hennig
Torpedo 5 Fahrzeugantenne
Diese kleine universelle und sehr breitbandige Antenne kann für eine große Vielzahl von Einsatzfällen verwendet werden. Ob GSM, UMTS, LTE oder WLAN, man kann die Antenne verwenden. Für die Befestigung dieser Antenne wird eine Befestigungsschraube mit Mutter passend dazu geliefert.
Die Besonderheiten der Torpedo 5 Fahrzeugantenne:
Großer Frequenzbereich
Schlag und Vandalismus sicher
UV resistenter Kunststoff
Praxishinweise und Montage
Die Breitbandantenne ist mit 3m Antennenkabel lieferbar. SMA Winkelstecker sind für die LTE Router vorgesehen.
Für LTE benötigt man 2 Antennen. Diese sollten in einem größeren Abstand auf dem Fahrzeug montiert werden.
Technische Daten der Torpedo 5 Fahrzeugantenne
Elektrische Eigenschaften Mobilfunk Elemente
Frequenzen
764-960 MHz / 1710-2700 MHz
Gewinn 800 MHz
3 dBi
Gewinn 900 - 1800 MHz
4 dBi
Gewinn 1900 - 2600 MHz
5 dBi
Polarisation
Vertikal
Abstrahlung
Omni direktional
Impedanz
50 Ohm
Maximale Leistungsaufnahme
30 W
Mechanische Daten
Maße
Höhe: 82 mm
Durchmesser: 48 mm
Material
Gehäuse UV resistenter Kunstoff
Farbe
Schwarz
Kabellänge
3m
Kabeltyp
SR1-008
Stecker
SMA Winkelstecker
Antennengewinn :
bis 5 dBi
Antennentyp : Rundstrahlantenne
Antennentyp : Rundstrahlantenne
FTS Hennig
WLAN Antenne robust für Industrie schwarz
Panorama Antennas
Robuste low-profile WLAN Antenne LPL-W24-2
Diese robuste omnidirektionale Panel-Antenne liefert 2 dBi WLAN-Gewinn und ist für den Einsatz auf Maschinen oder Automatenschränke geeignet.
Die Vorteile der WLAN Antenne LPL-W24-2
Sehr flaches Gehäuse
Extrem festes, Vandalismus sicheres Gehäuse
Starke 2dBi Rundstrahlantenne
Eigenschaften
Gewinn
2dBi
Frequenz
2400-2500 MHz
Polarität
Vertikal
Öffnungswinkel
360°
Impedanz
50 Ohm
Anschluss
SMA female
Abmessung
h=32 / d= 104 mm
Material
>Engineering Plastic
Lochdurchmesser
18 mm
Antennengewinn :
2 dBi
Antennentyp : Rundstrahlantenne
Antennentyp : Rundstrahlantenne
Panorama Antennas

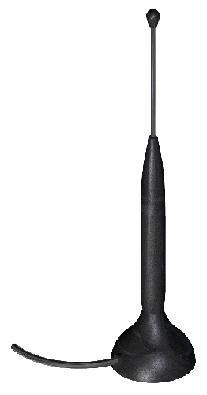

2G / 3G / 4G Magnethaftantenne
Diverse
Magnethaftantenne LPBEM-7-27-2SP für GSM, UMTS & LTE
Breitband-Magnethaftantennen, welche sowohl für 2G als auch für 3G und 4G verwendet werden können, suchte man bisher leider vergeblich. Die LPBEM-7-27-2SP erschien im Juni 2016 als erste Magnethaftantenne, die sowohl bei 698-960 MHz als auch bei 1710-2700 MHz verwendet werden kann!
Nun gibt es endlich eine Magnethaft-Fahrzeugantenne für PKW, LKW und Wohnmobil, welche alle Frequenzen aller Mobilfunknetze abdeckt. Die LPBEM-7-27-2SP von Panorama Antennas kann als Magnethaftantenne und als einfache Standantenne für die Verbesserung des GSM- UMTS- und LTE-Signals verwendet werden. Die Breitbandantenne kann zudem universell verwendet werden: Es ist kein "Gegengewicht" in Form der Fahrzeugkarosse oder einer Eisenplatte erforderlich!
Highlights der Magnethaftantenne LPBEM-7-27-2SP
1. Magnethaftantenne, die alle Mobilfunkfrequenzen versorgt!
Für alle Netzbetreiber geeignet (Telekom, Vodafone & Co.)
Leistungsstarker Omnistrahler
Sehr stabile und robuste Bauweise der LTE Antenne Wohnmobil
Internet Antenne mit geringen Abmessungen
Breitband-Magnethaftantenne für Telekom, Vodafone, Telefónica & Co.
Die Magnethaftantenne kann in Deutschland für Telekom, Vodafone und Telefonica verwendet werden. In Österreich sind es die Anbieter Drei, A1 und T-Mobile. In der Schweiz sind es Swisscom, Sunrise und Salt.
Als fester Standardstecker wurde der SMA-Stecker montiert. Für anders ausgestattete Geräte gibt es verschiedene Adapter wie z.B. TS9 und CRC9.
LTE Modems und LTE Router arbeiten nach dem MIMO Prinzip. Derzeit wird mit 2 Sendern und Empfängern gearbeitet. Erste Tests gibt es schon mit 3 oder mehr. Das Bedeutet, das Sie für LTE 2 Antennen benötigen.
Tecnische Eigenschaften der LPBEM Magnethaftantenne
Frequenzbereiche
698-960 MHz und 1710-2700 MHz
Bänder
700, 800, 900, 1800, 1900, 2100, 2400, 2600
Gewinn 698-960 MHz
3 dBi
Gewinn 1710-2170 MHz
4 dBi
Gewinn 2170-2700 MHz
5 dBi
VSWR Durchschnitt
< 2,5
Polarisation
Vertikal
Abstrahlung
Omnidirektional, Rundstrahler
Impedanz
50 Ohm
Maximale Leistung
25 W
Stehwellenverhältnis (VSWR) der LPBEM-7-27-2SP Magnethaftantenne
Mechanische Daten der LPBEM-7-27-2SP
Höhe
95 mm
Durchmesser
48 mm
Arbeitstemperatur
-40 bis +80°C
Material
UV stabiles ASA / Aluminium
Farbe
Schwarz
Gewicht
150 g
Festigkeit/Sicherheit
Entspricht IPX6
Befestigung / Montage
Halterung
Magnetfuß
Maximale zulässige Geschwindigkeit
160 km/h
Anschlusskabel & Stecker der LPBEM-7-27-2SP
Kabeltyp
RG174
Kabel Durchmesser
2,8 mm
Kabellänge
2 m
Anschlussstecker
SMA (male)
Antennengewinn :
bis 5 dBi
Antennentyp : Rundstrahlantenne
Antennentyp : Rundstrahlantenne
Diverse

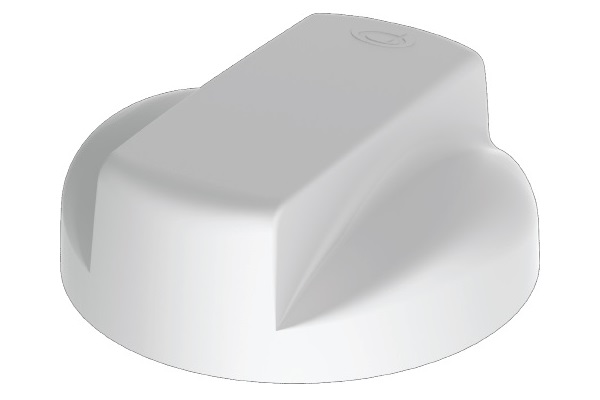

LTE MIMO Antenne LPMM-7-27
Panorama Antennas
LPMM - die Fahrzeugantenne für das Internet
Die Multiband-Breitbandantenne wurde speziell für die MIMO 2x2 Technologie auf Fahrzeugen konstruiert. Mit der mit niedrigem Gehäuseform integriert sich die Antenne vollstandig in die Fahrzeugkarosse. Neben LTE auf allen Frequenzbändern und UMTS können Dienste wie EDGE oder UMTS im Fahrzeug ebenfalls bestens empfangen werden.
Verfügbarkeit - BREXIT Info
Wegen dem Brexit kommt es zu Engpässen in der Zulieferung von Antennen des Herstellers Panorama Antennas.
Alternativ können Sie die FTS Complete Car 5G Antenne verwenden.
Die Besonderheiten der LPMM-7-27
Enthält zwei isolierte Hochleistungsantennen
Die Antenne erfordert keine Metallkarosse
Geringe Höhe
In den oberen Frequenzbereichen 5dBi Gewinn verfügbar
Die Grundlänge des fest an der Antennen angeschlossenen Antennenkabels beträgt 0,3m.
Low Profile MIMO Antenne
Elektrische Eigenschaften beider Antennenelemente
Frequenzband
790 MHz bis 2700 MHz
Gewinn bei 698-960 MHz
2x 2,3 dBi
Gewinn bei 1700-2700 MHz
2x 5 dBi
VSWR
<2 ,5:1
Isolation
>15 dB
Maximale Leistung
50 W
Impedance
50 Ohm
Polarization
Vertikal
Mechanische Eigenschaften
Material
Gehäuse ABS Weiß, Aluminium
Höhe
62 mm
Durchmesser
170 mm
Arbeitstemperatur
-30°C bis 80°C
Montage Daten
Antennentyp
Panel-Dach-Antenne
Maximale Materialstärke
6 mm
Lochdurchmesser
19 mm
Kabeldaten
Kabel Typ
CS29
Durchmesser und Länge
5 mm / 0,3 m
Anschluss-Stecker
2x SMA male
Antennengewinn :
bis 2 x 5 dBi
Antennentyp : Rundstrahlantenne
Antennentyp : Rundstrahlantenne
Panorama Antennas
LTE/WLAN Fahrzeugantenne LPMM-7-27-24-58
Panorama Antennas
LTE und WLAN in einer Antenne
Die Kombination der Mobilfunkfrequenzen und WLAN wurde in der Fahrzeugantenne LPMM zusammengefügt. Durch die WLAN Elemente können Datenraten bis zu 300 MBit rund um das Einsatzfahrzeug empfangen und gesendet werden. Für den Mobilfunk stehen alle LTE-Bänder, UMTS/3G und EDGE zur Verfügung.
Verfügbarkeit - BREXIT Info
Wegen dem Brexit kommt es zu Engpässen in der Zulieferung von Antennen des Herstellers Panorama Antennas.
Alternativ können Sie die FTS Complete Car 5G Antenne verwenden.
Die Vorteile der LPMM-7-27-24-58
2 MIMO Empfangselemente für besten LTE Empfang
WLAN auf 2,4GHz und 5,8GHz möglich
Keine Metallische Karosse notwendig
Die Grundlänge des fest an der Antennen angeschlossenen Antennenkabels beträgt 0,3m.
Low Profile MIMO Antenne
Elektrische Eigenschaften beider Antennenelemente
Frequenzband Element 1&2
790 MHz bis 2700 MHz
Frequenzband Element 3&4
2,3-2,7GHz / 4,9-6 GHz
Dienste Element 1&1
LTE/Cellular
Dienste Element 3&4
WiFi/WLAN/WIMAX
Gewinn bei 698-960 MHz
2x 2,3 dBi
Gewinn bei 1700-2700 MHz
2x 5 dBi
Gewinn bei WLAN
2x 2 dBi
VSWR
<2,5:1
Isolation Element 1&2
>15 dB
Isolation Element 3&4
>20 dB
Maximale Leistung
50 W
Impedance
50 Ohm
Polarization
Vertikal
Mechanische Eigenschaften
Material
Gehäuse ABS Weiß, Aluminium
Höhe
82 mm
Durchmesser
176 mm
Arbeitstemperatur
-30°C bis 80°C
Montage Daten
Antennentyp
Panel-Dach-Antenne
Maximale Materialstärke
6 mm
Lochdurchmesser
19 mm
Kabeldaten
Kabel Typ LTE/Cellular
CS29
Durchmesser und Länge
0,5 mm / 0,3 m
Anschluss-Stecker
2x SMA male
Kabel Typ WLAN
RG174
Durchmesser und Länge
2,5 mm / 0,3 m
Anschluss-Stecker
2x SMA female
Antennengewinn :
bis 2 x 5 dBi
Antennentyp : Rundstrahlantenne
Antennentyp : Rundstrahlantenne
Panorama Antennas
Fahrzeugantenne LGMM-7-27-24-58
Panorama Antennas
Mobilfunk - WLAN - GPS in einer Antenne
Die LGMM-7-27-24-58 Fahrzeugantenne läßt keine Wünsche mehr offen. Alle Mobilfunkfrequenzen werden in MIMO Technologie bedient. WLAN kann empfangen werden und GPS für die Fahrzeugortung ist ebenfalls vorhanden.
Verfügbarkeit - BREXIT Info
Wegen dem Brexit kommt es zu Engpässen in der Zulieferung von Antennen des Herstellers Panorama Antennas.
Alternativ können Sie die FTS Complete Car 5G Antenne verwenden.
Die Vorteile der LGMM Antenne
Enthält zwei isolierte Hochleistungsantennen für Mobilfunk
WLAN 2,4 GHz und 5,8 GHz MIMO Verfügbar
Aktive GPS Antenne eingebaut
Keine Metallkarosse notwendig
Die Grundlänge des fest an der Antennen angeschlossenen Antennenkabels beträgt 0,3m.
Antennengewinn :
bis 2 x 5 dBi
Antennentyp : Rundstrahlantenne
Antennentyp : Rundstrahlantenne
Panorama Antennas
Fahrzeugantenne LGMM-7-27
Panorama Antennas
Mobilfunk und GPS in einer Antenne
Mit der LGMM-7-27 Fahrzeugantenne werden alle Mobilfunkfrequenzen in MIMO Technologie bedient. GPS für die Fahrzeugortung wird zusätzlich empfangen.
Verfügbarkeit - BREXIT Info
Wegen dem Brexit kommt es zu Engpässen in der Zulieferung von Antennen des Herstellers Panorama Antennas.
Alternativ können Sie die FTS Complete Car 5G Antenne verwenden.
Die Vorteile der LGMM-7-27 Antenne
Enthält zwei isolierte Hochleistungsantennen für Mobilfunk
Aktive GPS Antenne eingebaut
Keine Metallkarosse notwendig
Die Grundlänge des fest an der Antennen angeschlossenen Antennenkabels beträgt 0,3m RG 174.
Antennengewinn :
bis 2,7 dBi
Antennentyp : Rundstrahlantenne
Antennentyp : Rundstrahlantenne
Panorama Antennas
Montage Adapter LPMM/LGMM
Panorama Antennas
Montagezubehör und Gewindeverlängerung für Fahrzeugantennen
Mit dem Montageadapter LGMM-EXT-R können die Fahrzeugantennen der Typen LPMM und LGMM an unebende Flächen angepaßt werden. Dafür wurde auch eine Gewindeverlängerung notwendig. Caravanbesitzer mit dicken Dachkonstruktionen können von der Gewindeverlängerung profitieren.
Ursprünglich wurde dieses Montageset für das Ausgleichen von Rillen und Verstärkungen im Fahrzeugdach entwickelt. Durch die längeren Gewinde können nun die Antennen auch auf Dächern mit Sandwichbauweise montiert werden. Die Antennen LPMM und LGMM besitzen zwar über die gesamte Fläche ein Klebepad, aber die Antenne sollte trotzdem immer mit einer Verschraubung am Fahrzeug gesichert sein.
Ihre Vorteile mit dem Montage Adapter
Es erfolgt ein Ausgleich und Abdichtung bei Rillen im Dach
Verlängerung des Gewindes möglich
Distanzringe zum Ausgleich der Rillen im Lieferumfang
Eigenschaften des Montageadapters
Länge der Gewindehülse
37 mm
Erforderliche Kompression zum Versiegeln bis zum Anschlag
20 mm
Maximale Plattendicke
10 mm
Montageloch
25 mm
Material
Teilweise geschlossener EPDM-Schaum
Panorama Antennas
Multibandantenne WM8 LowPIM
Panorama Antennas
High Gain Breitbandantenne WM8 für GSM, LTE & WLAN
Im schlichten Design der WM8 von Panorama versteckt sich ein wahres Multitalent von Antenne. Ob Empfang via LTE (800 MHz, 1800 MHz, 2600 MHz), UMTS (2100 MHz), GSM (900 MHz, 1800 MHz) oder WLAN (2,4 GHz) benötigt wird, die WM8 erfüllt die Erfordernisse.
Mit den universellen Montagemöglichkeiten und dem robusten und gleichzeitig flexiblen Kabelanschluss (N-Buchse) kann die Antenne fast überall eingesetzt werden. Die Antenne ist Low PIM & SAR (EN50385) getestet, wird aber nicht als MIMO Antenne hergestellt.
Die Highlights der 2G - 4G Antenne WM8
Sehr große Bandbreite & damit großer Einsatzbereich
Schlagfestes & UV-beständiges Gehäuse
Durch N-Buchse freie Auswahl des Antennenkabels möglich
Für innen & außen geeignet
Die Antenne hat einen Gewinn von 6 - 9 dBi
Erfüllt die Anforderungen der 3. Ordnung: Intermodulationspegel von < -140 dBc
Welche Breitband Antenne eignet sich wofür?
Da diese Antenne keine MIMO-Antenne ist, empfehlen wir primär die Verwendung bei GSM und 3G-Systemen. Wenn diese Antenne für LTE eingesetzt werden soll, sollten 2 Antennen genutzt werden. Alternativ können Sie direkt auf MIMO-Antennen zurückgreifen.
Antennengewinn :
bis 9 dBi
Antennentyp : Richtfunkantenne
Antennentyp : Richtfunkantenne
Panorama Antennas
