Antennenhalterung aus Aluminium & Stahl zur Montage
Antennenhalter für Brüstungsgeländer(© FTS Hennig)
Die verschiedenen Antennenhalterungen sind wind - und wetterfest und eignen sich für die Montage von WLAN- , LoRA-, 2G, 3G, LTE- und 5G Antennen. Mit Hilfe dieser Antennenhalterung können die Antennen sowohl innen als auch langfristig im Außenbereich installiert werden. Sofern die Antenne außen montiert wird, ist dabei eine sichere Antennenhalterung und stabile Installation entscheidend. Zusätzlich bieten wir viele praktische und hochwertige Sonderlösungen an. Suchen Sie sich jetzt die passende Halterung aus und bestellen Sie online.
Spezialwandhalter
FTS Hennig
Wandhalter mit besonders langem Montagerohr
Mit diesem Wandhalter aus eigener Fertigung können sowohl mehrere Antennen am Montagerohr befestigt werden als auch höher über dem Dach positioniert werden. LTE Antennen können so stabil an der Hauswand montiert werden.
Ihre Vorteile mit dem Spezialwandhalter
Platz für mehrere Antennen vorhanden
Eine Antenne kann höher als das Dach montiert werden
Leichtes Material
Made in Sachsen
Technische Daten des Wandhalters
Wandabstand
25cm
Länge des senkrechten Montagerohrs
50cm
Rohrdurchmesser
4cm
Grundplatte
15x15cm
Material
Aluminium
FTS Hennig
Antennenhalter für Fallrohr
FTS Hennig
Der Antennenhalter für Fallrohr komplettiert unser Montagezubehör
Dieser Antennenhalter bietet die flexible und individuelle Montage der Antenne an einer Dachrinne, einem Fallrohr, Lichtmast, Fahnenmast oder Balkonständer. Der Antennenhalter aus Aluminium ermöglicht die einfache Montage von kleinen bis mittelgroßen LTE-, 5G-, WLAN- oder auch LoRaWAN Antennen an einem Fallrohr. Im Lieferumfang enthalten sind zusätzlich verstellbare Schellen, womit die Größe des Fallrohrs passgenau eingestellt werden kann.
Vorteile: Antennenhalter für Fallrohr
Dezente Bauform
Dachrinnenhalter für Antennen
Es wird nur wenig Platz zur Montage benötigt
Flexible Montage der Antenne
Nicht rostendes Material
Individuelle Montage der Antenne an Fallrohr
Technische Daten des Antennenhalters für ein Fallrohr
Material
Aluminium
Wandabstand
100 mm
Mast Durchmesser mind.
50 mm
Mast Durchmesser max.
260 mm
Rohrlänge
110 mm
U-Halter für Rohr
150 mm x 50 mm
Anwendungsfälle für diesen Halter
Dieser Halter eignet sich optimal zur Montage einer Antenne an Rohren wie zum Beispiel einem Fallrohr, Lichtmast, Fahnenmast, Baum, Regenrinne oder Balkonständer. Teilweise verbieten Vermieter in Städten die Montage einer Antenne auf dem Dach. Auch für diesen Fall gibt es eine Lösung mit der Kombination aus Dachrinne und Antenne, so dass mittels Ausleger am Fallrohr eine Antenne gut befestigt werden kann. Damit kann die Antenne direkt mit dem entsprechenden Antennenhalter an einem metallischen Fallrohr befestigt werden. Von einer Montage an einem Kunststoffrohr raten wir ab. Größere Antennen wie die Yagi Antennen (Wittenberg LAT 58) sind in diesem Fall auch eher ungeeignet. Das Verhältnis von Fallrohr und Länge der Antenne muss stimmig sein.
Da das Fallrohr direkt in die Erde mündet, ist ein Blitzschutz nicht dringend notwendig. Falls an dem Fallrohr kein direkter Blitzschutz zu erkennen ist, empfehlen wir diesen nachzurüsten. Werden mehrere Antennenmodule der FTS Complete All 5G Antenne genutzt, so müssen auch mehrere Halter verwendet werden. Der Antennenhalter für Fallrohr komplettiert damit unser Montagezubehör zur Antennenbefestigung.
Fallrohrschelle richtig montieren und befestigen
Beim Festmachen der Schelle ist darauf zu achten, dass die Gewindenoppen nach oben schauen. Im angeklappten Zustand schaut der Verschluß nach vorn, so dass genügend Platz zum Schrauben und Befestigen ist. Die Schelle wird befestigt, indem man die Stellschraube in die Richtung dreht, die das Metallband enger zieht. So kann die Schelle den verschiedenen Rohrgrößen angepasst werden. Die Schelle ist fest, wenn sie sich nicht mehr bewegen lässt.
Lieferinhalt
Antennenhalter (U-Halter für Rohr)
1
Montagematerial für Antennenmast (Metallband mit Stellschraube)
1
Datenblätter / Dokumente
Bedienungsanleitung
Antennenhalter für Fallrohr
FTS Hennig
Wandhalter 10cm
FTS Hennig
Kleiner stabiler Wandhalter für Mobilfunkantennen
Mit diesem Wandhalter können kleine und mittelgroße Mobilfunkantennen an Hauswänden montiert werden. Dieser Wandhalter mit 10cm Wandabstand bietet eine gute Alternative zu den großen Wandhaltern für SAT-Anlagen. Mit einer Auflagefläche von 75x45 mm paßt der Halter überall hin.
Die Vorteile des Wandhalters 10cm
Dezente Bauform
Es wird nur wenig Platz zur Montage benötigt
Extremstabil, da aus Winkelprofil gefertigt
Nicht rostendes Material
Technische Daten
Material
Aluminium
Wandabstand
100 mm
Rohr Durchmesser
40 mm
Rohr Länge
100 mm
Grundplatte
75x45 mm
FTS Hennig

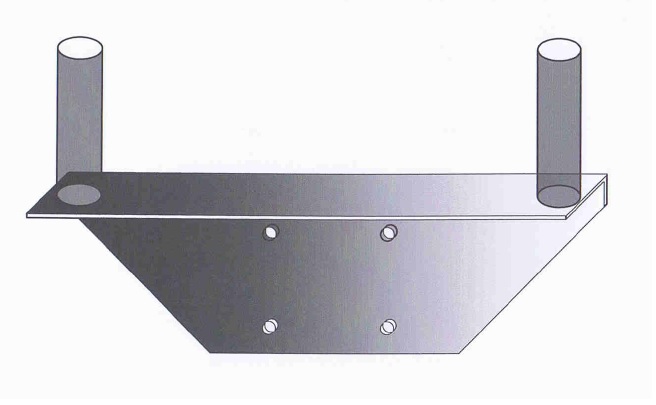

DUO Antennenhalter LAT 10 / LAT 22 / LAT 56
FTS Hennig
Zubehör Wittenberg Antennen: DUO Antennenhalter
Die logarithmischen Antennen von Wittenberg Antennen werden als Einzelantennen geliefert. Um eine optimale MiMo-Funktionalität herzustellen sollten beide Antennen auf einen Antennenhalter montiert werden. Der DUO Antennenhalter hilft bei einer platzsparenden Montage der Antennen am Mast oder Wandhalterung.
Damit die Antennen sich nicht wechselseitig beeinflussen (Cross-over-Isolation) muss eine Antenne vertikal und die andere Antenne horizontal montiert werden.
Ihre Vorteile mit dem DUO Antennenhalter
Platzsparende Montage
Optimale LTE MiMo Funktion
Einfache Montage
Leichtes Aluminium
Optimaler Halt
Eigenschaften des DUO Antennenhalters
Material
Aluminium
Lichter Abstand der Antennen
30 cm
Höhe Maststumpf
10cm
Durchmesser Maststumpf
30 mm
Durchmesser Antennenmast
maximal 55 mm
Lage des Montagerohrs
vertikal/horizontal
Bestandteile der Lieferung
Antennenträger
1x
Schellen max 55mm
2x
Gegenschelle
2x
Mutter M8
4x
Es gibt Antennenmasten mit einem Durchmesser von 70mm. Dafür verwenden Sie den Antennenträger FTS 95793-70
Antennen dienen nur zur Anschauung und sind nicht im Lieferumfang
FTS Hennig
Standfuß
FTS Hennig
Stabile Montagehilfe für Antennen
Mit dem Standfuss für Antennen zaubern Sie aus einer Außenantenne eine Innenantenne. Mit dem Antennenfuss können Flachpanelantennen stabil hingestellt werden und benötigen keinen Antennenmast. Mit den zusätzlich angebrachten Saugnäpfen können Sie nun auch Antennen auf dem Caravan oder Wohnwagen befestigen
Auch wenn es nicht dem Idealfall entspricht müssen manchmal Außenantennen auch im Gebäude aufgestellt werden. Damit kein Mastrohr oder Wandhalterung dauerhaft montiert werden muss, wurde dieser elegante Standfuss entwickelt. Dafür verwenden Sie die Standardausführung mit Gummifüßen.
Für eine zeitweise Installation von Antennen auf dem Caravan kann der Standfuß mit Saugnäpfen verwendet werden. Mit den vier 5cm im Durchmesser großen Saugern wird die Antenne stabil gehalten. Dennoch ist die Halterung nicht während der Fahrt auf dem Dach zu benutzen.
Die Vorteile des Antennenstandfusses von FTS Hennig
Einfache und schnelle Montage von Antennen
Duch geringe Abmaße auch auf dem Fensterbrett aufstellbar
Viele Antennentypen können montiert werden
Für die Montage von Antenne auf dem Caravan und Wohnwagen geeignet
Elegantes, dezentes Design
Technische Daten
Abmessungen Grundplatte
150x150x5 mm
Rohrdurchmesser
40 mm
Rohrlänge
220 mm
Material
Aluminium
Saugnäpfe
4x d=5cm mit Ablösehilfe
FTS Hennig
Gewindeeinsatz für Fahrzeugantennen
FTS Hennig
Zubehör für Fahrzeugantennen zur Montage dieser auf Antennenmasten
Mit den Gewindehülsen werden die Fahrzeugantennen adaptiert, so dass diese auf Antennenmasten, Wandhalterungen, Antennenständer oder ähnlichen Halterungen montiert werden können. Für die unterschiedlichen Antennentypen gibt es auch unterschiedliche Gewindedurchmesser: M14, M18, M27.
Highlights der Gewindehülsen von FTS Hennig
Erweiterte Nutzung von Fahrzeugantennen
Universell einsetzbar
passt für viele Antennentypen
Diese Probleme können zum Beispiel mit den Gewindehülsen, Wandhalter oder Mast und Fahrzeugantenne gelöst werden?
1. Mit den 4x4 und 6x6 MiMo Fahrzeugantennen kann sofort eine Antenne für das Haus geschaffen werden. Eine Halterung, ein Antennengehäuse, aber 4 bzw. 6 Antennenstrahler. So erhalten Sie komprimiert eine Außenantenne für den 5G Router.
2. Sie wollen auf dem Wohnmobildach kein Loch bohren und individuell mit der Nutzung der Antenne bleiben. So verwenden Sie den Standfuß mit Saugnäpfen und die notwendige Antenne. Wenn Sie mit dem Fahrzeug stehen, können Sie nun die Außenantenne verwenden.
3. An Pumpstationen oder anderen abgesetzten Schaltkasten herrscht oft geringer Empfang. Die Antenne muss höher installiert werden und gleichzeitig Vandalismus geschützt bleiben. Wenn die M2M Antenne oben auf das Mastrohr gesetzt wird, sind Höhe und Schutz vorhanden.
Passende Antennentypen
M14
2G/3G/4G M2M Basisantenne
M18
4x4 MIMO FahrzeugantenneMIMO Fahrzeugantenne, LPMM-7-27-24-58 und alle anderen Typen der Serie
M27
FTS Complete Car 5G Antenne mit 7cm Gewindelänge
Technische Daten
Durchmesser
34 mm
Gewinde Aufnahme
M14 / M18 / M27
Material
Aluminium
Vorgesehen für
Rohr d-40mm
FTS Hennig
Antennenhalter für Brüstungsgeländer
FTS Hennig
Antennenmontage am Fenstergeländer
Auch an dünnen Stäben von Brüstungsgeländer oder Balkongeländer können mit Hilfe dieses Antennenhalters Antennen stabil montiert werden.
Zwei Stäbe des Geländers werden in den Antennenhalter geklemmt und verschraubt. So kann die Antenne an den Maststumpf stabil und sicher montiert werden.
Die Vorteile des Antennenhalters
Schnelle und einfache Montage von Antennen
Kann rückstandslos entfernt werden
Antenne kann an einem rund Rohr befestigt werden
Ausrichtung der Antenne möglich
Witterungsbeständig, kein Rosten
Technische Daten des Antennenträgers
Material
Aluminium
Abstand der Stäbe maximal
120 mm
Klemmdicke der Stäbe
40 mm
Rohr Durchmesser
40 mm
Abstand zum Geländer (Rohrmitte)
100 mm
Rohrlänge Maststumpf
110 mm
Grundsätzlich hängt die Klemmdicke von der verwendeten Schraube ab, die die beiden Winkel zusammenhält. Hier wurde eine M5 Edelstahlschraube mit 60mm Länge verwendet. Wird diese Schraube länger gewählt, kann die Halterung auch für dickere Geländer verwendet werden.
FTS Hennig

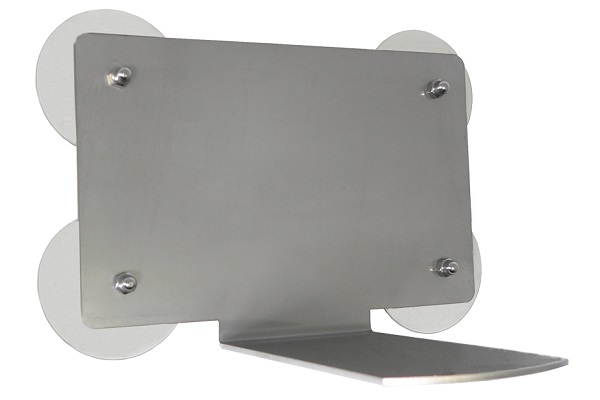

Saugnapfhalterung für Funkwerk Antennen
FTS Hennig
Fensterhalterung für Antennen von novero dabendorf
Mit dieser Saugnapfhalterung können die LTE MIMO Antennen von novero dabendorf (Funkwerk) einfach außen an der Fensterscheibe befestigt werden.
Die Saugfußhalterung passt an folgende Antennen von novero Dabendorf (Funkwerk): LTE 800 MIMO, LTE 1800 MIMO, LTE 2600 MIMO, Aktive UMTS Antenne, LTE / UMTS 2100.
Ihr Vorteil mit der Saugnapfhalterung
Einfache und schnelle Montagemöglichkeit
Keine Löcher / kein Bohren notwendig
Rückstandslos entfernbar
Beste Qualität & Verarbeitung - rostfrei!
FTS Hennig bietet die Saugnapfhalterung in verschiedenen Sets an. So gibt es z.B. Komplettsets mit Antenne, SMA-BNC-Antennenkabel, Abdeckkappe für die Stecker und Saugnapfhalterung.
Universaladapter für andere Antennen
Für die Saugnapfhalterung ist nun ein Adapter erhältlich. Damit wird ein kleiner Maststumpf erzeugt und es können Antennen anderer Hersteller montiert werden. Mit dem Adapter können Antennen, die zur Befestigung einen Antennenmast benötigen, montiert werden. Aus Sicherheitsgründen dürfen es trotzdem nur kleine Antennen sein!
FTS Hennig
FTS 25-20 Mastausleger
FTS Hennig
Mastausleger zur Montage von weiteren Antennen an einem Antennenmast
Mit dem Mastausleger können Sie die Aufnahmekapazität vorhandener Antennenmasten erweitern und zusätzliche LTE und WLAN Antennen montieren.
Rundstrahlantennen konnten bisher nur an der Mastspitze montiert werden. Mit dem Mastausleger können nun die LTE Antennen an jeder Stelle des Antennenmastes angebracht werden, bzw. können mehrere Antennen montiert werden.
Ihre Vorteile mit dem Mastausleger
Erweiterung vorhandener Antennenmasten
Reduzierung von Mastdurchmessern
Geringe Eigenlast, da aus Aluminium
Gute Ökobilanz, da in Deutschland gefertigt
Technische Daten des FTS 25-20 Mastauslegers
Mechanische Daten
Auslage vom Mast/Wand
25cm
Höhe Montagerohr
20cm
Grundplatte
12cm x 12cm x 0,5cm
Rohrdurchmesser
4cm
Mastdurchmesser max.
7cm
Material
Aluminium
Lieferumfang
1x Mastausleger
2x Schelle und Gegenschelle
4x Muttern und Scheiben M8
FTS Hennig
Antennenadapter für Saugnapfhalterung
FTS Hennig
Universaladapter für Fensterhalterung für kleine Antennen mit Masthalterung
Mit diesem Adapter können an der Saugnapfhalterung der novero-Dabendorf-Antennen auch Antennen anderer Hersteller einfach außen an der Fensterscheibe befestigt werden.
Der Adapter wird einfach an Stelle der novero-Antenne mit 2 M4-Schrauben aufgesetzt und verschraubt. Nun steht ein kleiner Maststumpf zur Verfügung. An diesem können nun alle kleinen Antennen, egal welchen Herstellers oder Frequenzbereich befestigt werden. Aus Sicherheitsgründen sollte die Antenne nicht schwerer als 1kg sein.
Ihr Vorteil mit dem Universaladapter für die Saugnapfhalterung
Hersteller unabhängige einfache und schnelle Montagemöglichkeit
Keine Löcher und kein Bohren notwendig
Rückstandslos entfernbar
Beste Qualität und Verarbeitung - rostfrei
Der Universaladapter kann für alle von FTS Hennig hergestellten Saugnapfhalterungen für novero dabendorf Antennen verwendet werden. Wird zusätzlich noch das Grundmodul, also die Saugnapfhalterung, benötigt, so finden Sie diese hier.
Sicherheitshinweis
Die Saugnapfhalterung mit Adapter und Maststumpf darf nur für kleine (maximal 25x25cm) und leichte (maximal 1kg) Antennen verwendet werden. Bei Unwetterwarnungen, wie zum Beispiel starken Wind, sollte die Antenne mit Halterung entfernt werden.
Die Saugnapfhalterung mit Adapter und Maststumpf sollte so platziert werden, dass bei Abriss kein Mensch zu Schaden kommen kann.
Diese Sicherheitshinweise gelten als Belehrung. FTS Hennig haftet nicht für Schäden, die durch falsche Handhabung entstanden sind.
Technische Daten
Material
Aluminium
Höhe Maststumpf
80 mm
Durchmesser Maststumpf
40 mm
Abstand zwischen Halterung und Maststumpf
85 mm
FTS Hennig
Wandhalter für LP(G)AM Antennen
Diverse
Monagehilfe für Fahrzeugantenne LPAM
Mit dem Wandhalter und Montagehilfe können die Fahrzeugantennen LPAM von Panorama Antennes auch ohne Bohrung im Fahrzeugdach montiert werden.
Ihre Vorteile mit der Montagehilfe
Ermöglicht die Montage von Antennen an der Wand
Antenne kann an einem Mast montiert werden
Montage der Antenne an Trägern auf dem Caravan
Der Halter besteht aus Aluminium. Eine Magnethaftantenne muss also mit zusätzlichem Klebematierial fixiert werden.
