Antennenmasten zur Befestigung & Ausrichtung Ihrer Mobilfunkantenne
FTS Antennenmastsystem(© FTS Hennig)
Die verschiedenen Antennenmasten eignen sich für die Montage von WLAN - , LoRA-, LTE - und 5G Antennen. Die Montagehöhe kann individuell eingestellt werden. Für die finale Montage wird Zubehörmaterial benötigt. Dieses finden Sie hier in unserem Shop.

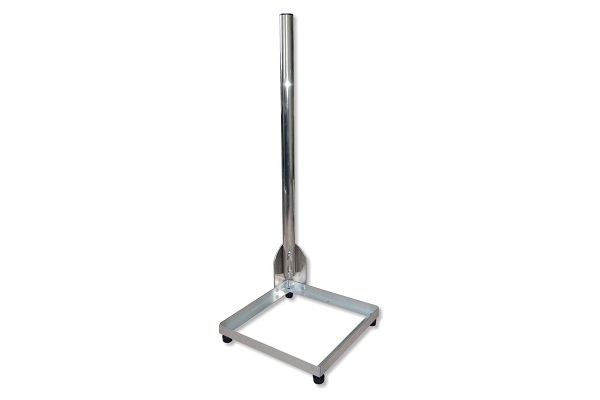

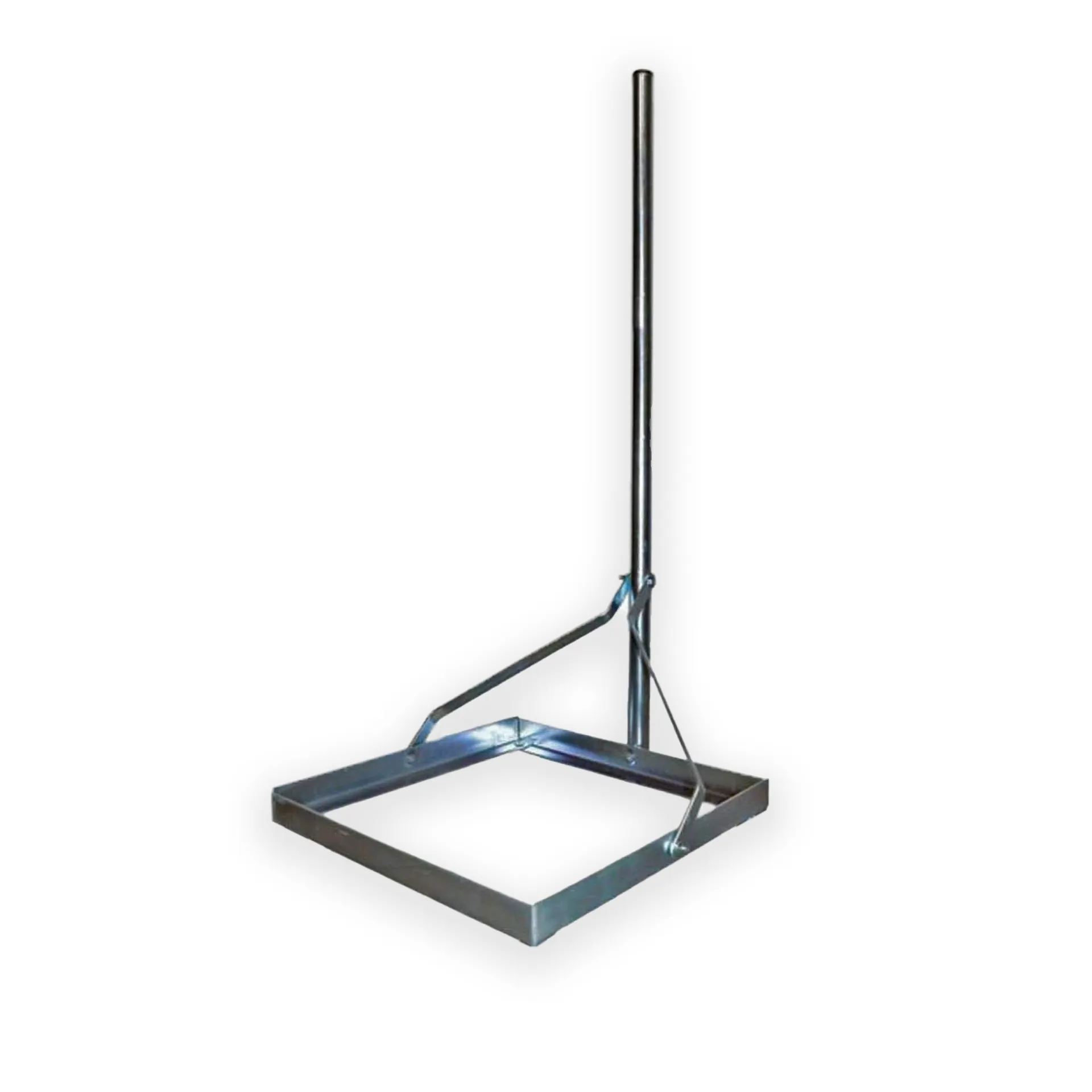

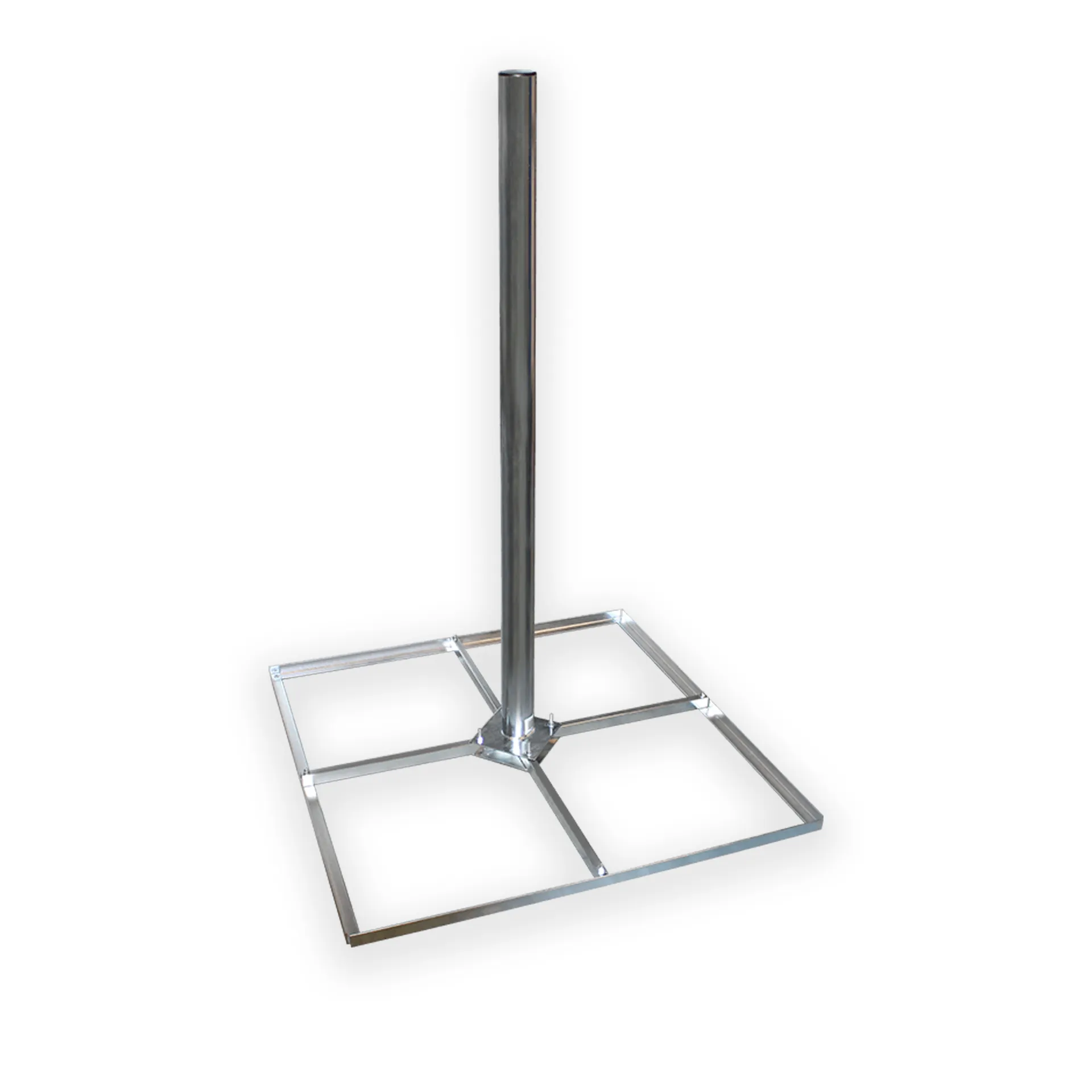

TELESTAR Balkonständer
Diverse
Antennenmontage mit Balkonständer
Mit dem robusten Balkonständer können LTE und UMTS Antennen auf ebenen Flächen wie Terassen und Balkons montiert werden. Ebenso kann der Balkonständer die Installation auf Flachdächern erleichtern. Die Dachhaut wird nicht zerstört. Es ist kein Bohren notwendig. Zur Stabilisierung werden Betonplatten verwendet.
Die Vorteile des Telestar Balkonständers
Einfache Montage von Antennen
Keine Veränderungen am Gebäude notwendig
Flexibel und überall einsetzbar
Leichte und trotzdem stabile Ausführung
Technische Daten
Material
Verzinkter Stahl
Mastdurchmesser
38 mm
Mast Länge
1 m
Grundplatte
50x50cm (ist nicht im Lieferumfang)
Diverse
FTS 25-20 Mastausleger
FTS Hennig
Mastausleger zur Montage von weiteren Antennen an einem Antennenmast
Mit dem Mastausleger können Sie die Aufnahmekapazität vorhandener Antennenmasten erweitern und zusätzliche LTE und WLAN Antennen montieren.
Rundstrahlantennen konnten bisher nur an der Mastspitze montiert werden. Mit dem Mastausleger können nun die LTE Antennen an jeder Stelle des Antennenmastes angebracht werden, bzw. können mehrere Antennen montiert werden.
Ihre Vorteile mit dem Mastausleger
Erweiterung vorhandener Antennenmasten
Reduzierung von Mastdurchmessern
Geringe Eigenlast, da aus Aluminium
Gute Ökobilanz, da in Deutschland gefertigt
Technische Daten des FTS 25-20 Mastauslegers
Mechanische Daten
Auslage vom Mast/Wand
25cm
Höhe Montagerohr
20cm
Grundplatte
12cm x 12cm x 0,5cm
Rohrdurchmesser
4cm
Mastdurchmesser max.
7cm
Material
Aluminium
Lieferumfang
1x Mastausleger
2x Schelle und Gegenschelle
4x Muttern und Scheiben M8
FTS Hennig
Antennenmast 0,5m
FTS Hennig
Antennenmast 0,5m für ebene Flächen
Aluminium Antennenmast für die einfache und schnelle Installation von Antennen auf dem Dach.
Der Antennenmast wird auf den Tritt vom Schornsteinfeger mit Schellen oder Schrauben befestigt. Die LTE oder UMTS Antenne ist damit schnell installiert. Der Antennenmast läst sich rückstandslos demontieren.
Vorteile des Aluminium Antennenmastes
Leichter und stabiler Mast für Antennen
Einfache Montage
Es entstehen keine Schäden am Dach
Technische Eigenschaften
Typ
Antennenmast für waagerechte Flächen
Material
Aluminium
Höhe
50 cm
Grundfläche
12 x 12 cm
Lochabstand
6,5 cm
Durchmesser Rohr
4 cm
Befestigungsschellen
Stahl M8
Lieferumfang
1x Antennenmast 0,5m
2x Schelle
2x Gegenschelle
2x Mutter M8
FTS Hennig
Aluminium Antennenmast 1 m
FTS Hennig
Antennenmast 1m für ebene Flächen
Aluminium Antennenmast für die Schnellmontage von Antennen
Mit dem Antennenmast kann auf dem Tritt vom Schornsteinfeger einfacheine Antenne befestigt werden. Die LTE oder UMTS Antenne ist damit schnell installiert. Der Antennenmast läst sich rückstandslos demontieren. Der Weg zum Schornstein darf nicht versperrt werden.
Vorteile des Aluminium Antennenmastes 1m
Leichter und stabiler Mast für Antennen
Einfache Montage
Es entstehen keine Schäden am Dach
Technische Eigenschaften
Typ
Antennenmast für waagerechte Flächen
Material
Aluminium
Höhe
1 m
Grundfläche
12 x 12 cm
Lochabstand
6,5 cm
Durchmesser Rohr
4 cm
Befestigungsschellen
Stahl M8
Lieferumfang
1x Antennenmast 1m
2x Schelle
2x Gegenschelle
2x Mutter M8
FTS Hennig
Antennenmast Verlängerung
FTS Hennig
Verlängerung vorhandener Antennenmasten
Für die Montage von UMTS- oder LTE Antennen ist der vorhandene Mast oder die Halterung vom SAT-Spiegel manchmal zu kurz. Hier hilft die Mastverlängerung von FTS Hennig. Die universelle Verlängerung wird einfach an das vorhandene Rohr seitlich angeschraubt und der Mast wird fast einen Meter länger. Die LTE Antennen können somit problemlos an vorhandene Halterungen montiert werden. Die Verlängerung kann an jedem vorhandenen Antennenmast bis d=55mm verwendet werden.
Vorteil einer Mastverlängerung
Alter Antennenmast kann weiter genutzt werden
Verfügbare Länge erhöht sich um ca. 80cm
Bestens für UMTS und LTE Antennen geeignet
Technische Daten
Typ
Mastverlängerung
Material
Aluminium
Höhe
1 m
Rohrdurchmesser
4 cm
Durchmesser vorhandener Mast
maximal d=55mm
Lieferumfang
1x Mastverlängerung
2x Schelle
2x Gegenschelle
2x Mutter M8
FTS Hennig
FTS Antennenmastsystem
FTS Hennig
Antennenmast Montage System von FTS Hennig
Mit dem FTS Antennenmastsystem können die UMTS-Antennen und LTE-Antennen wie gefordert hoch auf dem Dach montiert werden. Mit der Auswahl einzelner Steckelemente kann der leichte Aluminiummast in der Länge angepaßt werden. Mit dem stabilen Grundelement und Bodenplatte kann der Antennenmast auf dem Untergrund befestigt werden. Die Last wird damit von den Dachsparren auf den Fußboden umgelegt.
Highlights des Antennenmast Systems von FTS Hennig
Stabile Ausführung: Durchmesser 60mm
Leichte Ausführung da Material Aluminium
Verschiedene Längen skalierbar
Eigenschaften des FTS Antennenmastsystems
Das System besteht aus mehreren Mastelementen. Das Grundelement wird auf der Fußboden des Dachbodens aufgesetzt und verschraubt. Mit einer Mastschelle wird das Grundelement am Sparren verankert. Der Abstand muss mindestens 1/10 der Gesamtlänge des Antennenmastes betragen. Je größer de Abstand ist, um so stabiler wird der gesamte Mast.
Für die das Antennenmastsystem ist ein Grundelement und ein Endstück immer erforderlich. Wenn das Endstück direkt mit dem Grundelement verbunden wird, entsteht eine Mastlänge von 3,10m. An das Endstück werden die Antennen oder zusätzliche Antennenträger für Wittenberg Antennen montiert.
Werden nun ein oder zwei Erweiterungselemente eingefügt, entstehen Mastlängen von 4,7m und 6,3m.
Wenn auf dem Dach Antennen montiert werden, sollten Sie den Blitzschutz, Potentialausgleich und die allgemeine Stabilität einer Antennenkonstruktion beachten. In unserem Blog finden Sie weitere Informationen.
Eigenschaften des Grundelements
Länge
1,65 m
Durchmesser
60 mm
Wandstärke
3 mm
Bodenplatte
12 x 12 x 0,5 cm
Material
Aluminium
Eigenschaften des Erweiterungselements
Länge
1,60 m
Durchmesser
60 mm
Wandstärke
3 mm
Material
Aluminium
Eigenschaften des Endstücks
Länge
1,45 m
Durchmesser
50 mm
Wandstärke
3 mm
Material
Aluminium
FTS Hennig

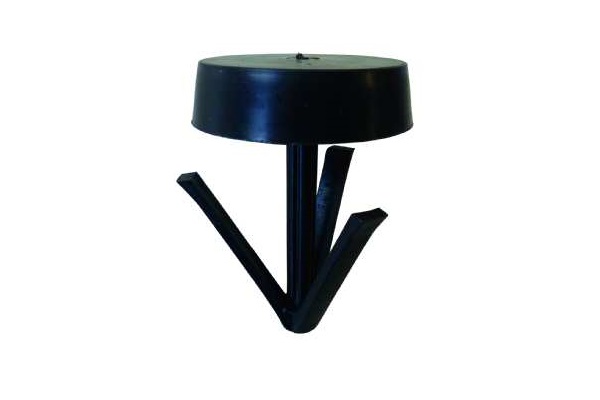

Protetec Mastkappe 60mm
PROTEC.class
Universal Mastkappe für Antennenmasten
Mit dieser Mastkappe können alle Antennenrohre und Antennenmasten abgedichtet werden. Die Kappe sollte auch bei jedem offenen Rohr auf dem Dach gegen die Windgeräusche verwendet werden.
Technische Daten
Material
ABS Plaste
UV beständig?
Ja
Minimaler Innendurchmesser
20 mm
Maximaler Außendurchmesser
60 mm
Kabeleinführung
möglich, aber nicht speziell dafür vorgesehen
PROTEC.class

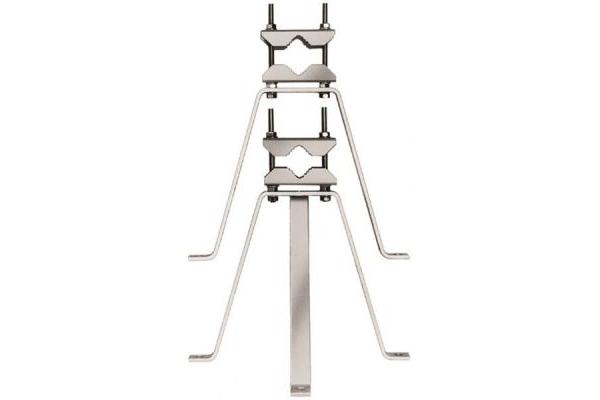

Masthalter - Giebelhalterung
TRIAX
Triax WAndhalter für große Antennenmasten
Große Antennenmasten aus Stahl werden über Masthalter an 2 Befestigungspunkten montiert. In diesem Set erhält man 2 Masthalter zur Rohrbefestigung an der Hauswand
Die Besonderheiten der Masthalter
Stabile Ausführung aus feuerverzinktem Stahl
Wandabstand 25cm
Montage von längeren Roren für Antennenmast möglich
Hohe Stabilität durch senkrechte Stütze
Eigenschaften
Wandabstand
25cm
Spannweite/Rohrdurchmesser
38-60
Die Lieferung erfolgt immer paarweise aber ohne Schrauben und Dübel.
TRIAX
Antennenmast 1 m steckbar
FTS Hennig
Stabiler Antennenmast aus Einzelelementen
Mit den steckbaren Antennenrohren aus hochwertigem Stahl können auf einfache Art und Weise größere Antennenkonstruktionen gebaut werden. Mit Hilfe der Zapfen an den Enden der Rohre wird die Festigkeit und Verdrehsicheung garantiert.
Vorteile von steckbaren Antennenmasten
länge des Antennenmastes variierbar
Einfache Montage
Große Stabilität durch Einzelelemente (Dehnung)
Technische Daten
Typ
Antennenmast
Material
verzinkter Stahl
Höhe Einzelelement
1 m
Rohrdurchmesser
42 mm
Wandstärke
2 mm
maximales Biegemoment
950 Nm
Nutzbares Biegemoment bis 20m über Grund
870 Nm
FTS Hennig
Mastadapter 70mm auf 40mm
FTS Hennig
Mastadapter 70mm auf 40mm
Mit dem Mastadapter und gleichzeitig Mastverlängerung können an einen Antennenmast mit 70mm Durchmesser Antennen mit kleinerer Aufnahme montiert werden. Die meisten Schellen an den Antennen gehen nur bis 55mm und konnten an dickeren Masten nicht montiert werden.
Ihre Vorteile mit dem Mastadapter
Ermöglicht die Montage von Antennen am 70mm Mast
Verlängerung des Antennenmastes
Antenne kann oberhalb der SAT Antenne montiert werden
Zum Lieferumfang gehören 2 Mastschellen mit eine Aufnahme von 70mm Durchmesser.
Technische daten
Gesamtlänge
500mm
Montage am Mast
Maximal 70mm
Rohrdurchmesser
40mm
FTS Hennig

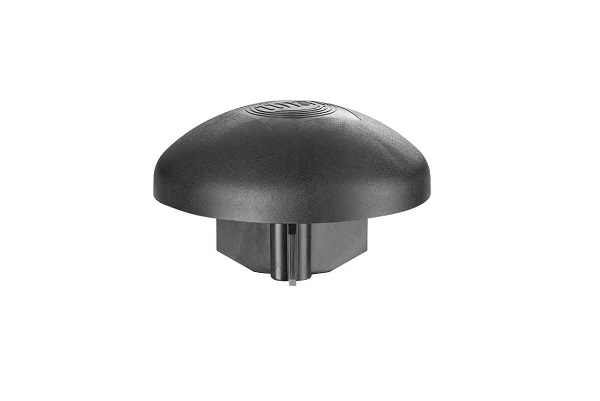

WISI NC 03 Mastkappe
WISI
WISI Mastkappe für Antennenmasten
Die WiSi Mastkappe dient zum regensicheren Verschließen von Standrohren, Mastverlängerungen und Antennenmasten. Die Kappe wird aus wetterfestem Kunststoff gefertigt und ist für Rohre mit 37-48 mm Durchmesser geeignet..
Technische Daten
Material
Plaste
UV beständig?
Ja
Möglicher Mastdurchmesser
37 - 48 mm
Kabeleinführung
vorhanden
WISI

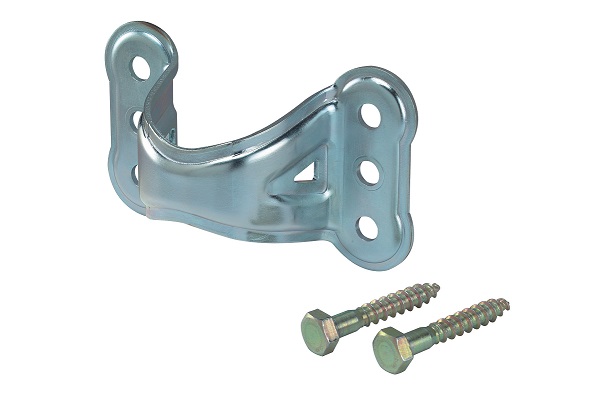

Mastschelle ZTU 160 60mm
KATHREIN
Mastschelle 60mm für Antennenmasten
Die Mastschelle wird zur Befestigung von Antennenmasten und Rohren am Sparren des Daches. Die universelle Mastschelle ist aus Stahl und kann für Antennenmasten von 60mm Durchmesser verwendet werden.
Die Vorteile der Mastschelle ZTU 160 von KATHREIN
Für die Befestigung von Antennenmasten geeignet
Stabile Ausführung für gerade und schräge Montage
Feuerverzinkt
Befestigungsschrauben im Lieferumfang
Technische Daten
Material
feuerverzinkter Stahl
Passend für Mast-Ø
60 mm
Lochdurchmesser der Befestigungspunkte
11 mm
KATHREIN
