Adapter zur Verbindung von Antennen mit Repeatern, Routern & Co.
Mobilfunk Koppler: Top Handy Empfang
Der häufigste Anwendungsfall entsteht dann, wenn Mobilfunk Antennen mit Routern oder Repeatern verbunden werden sollen, welche mit unterschiedlichen Steckern bzw. Buchsen ausgestattet sind. Ein passender Adapter für das Antennenkabel kann solche Probleme schnell und günstig lösen. Da bei solchen Verbindungsstücken aber immer auch Koppelverluste auftreten, ist natürlich ein Koaxialkabel, welches auf beiden Seiten direkt mit dem benötigten Anschluss ausgestattet ist, immer zu bevorzugen. Bei FTS Hennig erhalten Sie stets fertig konfektionierte Kabel für Ihre Antennenanlage - sprechen Sie uns an!
Antennenkabel Adapter für besten Empfang
Adapter für alle gängigen Anschlüsse- Pigtails & Adapterkabel
- Koppler für besseren Empfang mit Handy & Tablet
Der passende Deckel zum Topf
Nur wenige Menschen können etwas mit den Anschlussbezeichnungen für Mobilfunk-Stecker und Antennenkabel Adapter anfangen. SMA? TS9? CRC9? welcher Stecker passt?! Wir informieren unsere Kunden umfassend und kompetent, sowohl in unserem Blog als auch bei der persönlichen Beratung telefonisch oder per Mail - selbstverständlich kostenlos!
Montage- & Antennenadapter für NetGear Nighthawk M1
FTS Hennig
Perfekte Ergänzung: NetGear Nighthawk M1 Antennenadapter
Der mobile LTE WLAN Hotspot Router Nighthawk ist von Haus aus bereits ein Top Router - doch es geht noch besser. Mit diesem NetGear Nighthawk M1 Antennenadapter Gehäuse werden die Montage sowie die Verwendung externer Antennen erheblich erleichtert!
Highlights des Montage- & Antennenadapter
Case für den Nighthawk M1 zur Montage an der Wand oder im Wohnmobil
Router kann leicht eingesetzt & schnell wieder als mobiles Gerät genutzt werden
Adaptierung der Antennenanschlüsse von TS9 auf SMA
Maximale Flexibilität - auch bei der Antennenwahl!
Technische Daten
Material
Kunststoff
Farbe
schwarz
Antennenanschlüsse
2x SMA female
Lochabstand (Bohrung zur Wandmontage)
60mm
FTS Hennig
Montage- & Antennenadapter für NetGear Nighthawk M2
FTS Hennig
Perfekte Ergänzung für Netgear Nighthawk Router M2
Auch der WiFi Hotspot Netgear Nighthawk M2 erhält ein Montage- und Antennencase Mit diesem Adapter Gehäuse werden die Montage sowie die Verwendung externer Antennen erheblich erleichtert!
Highlights des Montage- & Antennenadapter
Case für den Nighthawk M2 zur Montage an der Wand oder im Wohnmobil
Router kann leicht eingesetzt & schnell wieder als mobiles Gerät genutzt werden
Die Bedienelemente bleiben frei zugänglich
Adaptierung der Antennenanschlüsse von TS9 auf SMA
Maximale Flexibilität - auch bei der Antennenwahl!
Technische Daten
Material
Kunststoff
Farbe
schwarz
Antennenanschlüsse
2x SMA female
Lochabstand (Bohrung zur Wandmontage)
60mm
Dokumente zum Netgear Nighthawk M2 Montageadapter
Datenblatt für den Nighthawk M2 Adapter"
FTS Hennig
Montage- & Antennenadapter für NetGear Nighthawk M5
FTS Hennig
Robuster Antennenanschluss für den NetGear Nighthawk M5
Mit unserem hauseigenen Montagegehäuse & Antennenadapter kann der mobile 5G Router Nighthawk M5 von Netgear an der Wand montiert werden. Zusätzlich werden die Antennenanschlüsse für die Außenantenne für mehr Stabilität nach außen geführt. Dieser Montage- & Antennenadapter sorgt also für festen Halt bei gleichzeitig maximaler Mobilität. Damit eignet er sich z.B. optimal zur Nutzung zwischen Wohnmobil und Wanderungen.
Highlights
Case für den Nighthawk M5 zur Montage an der Wand oder im Wohnmobil
Nighthawk Router kann leicht eingesetzt & schnell wieder als mobiles Gerät genutzt werden
Die Bedienelemente bleiben frei zugänglich
Adaptierung der Antennenanschlüsse von TS9 auf SMA
Maximale Flexibilität - auch bei der Antennenwahl!
Verbesserte Passform
Technische Daten
Material
Kunststoff
Farbe
Schwarz
Antennenanschlüsse
2 x SMASMA-Stecker (und Buchsen) sind einer von vielen Steckertypen für Koaxialkabel im Mobilfunk. Weitere Infos sowie eine Übersicht aller Steckertypen finden Sie in unserem Stecker-Lexikon. (female)
Lochabstand (Bohrung zur Wandmontage)
60 mm
Dokumente zum Netgear Nighthawk M5 Montageadapter
Datenblatt für den Nighthawk M5 Adapter"
FTS Hennig
Netgear Nighthawk M6 Router Antennenadapter
Netgear
Super Antennenanschluss für Netgear Nighthawk Router M6 Pro
Mit unserem hauseigenen Montagegehäuse & Antennenadapter kann der mobile 5G Router Netgear Nighthawk M6 Pro an der Wand montiert werden. Zusätzlich werden die Antennenanschlüsse für die Außenantenne für mehr Stabilität nach außen geführt. Dieser Nighthawk M6 Montage- & Antennenadapter sorgt also für festen Halt bei gleichzeitig maximaler Mobilität. Damit eignet er sich z.B. optimal zur Nutzung im Wohnmobil.
Highlights des Montage- & Antennenadapter für den Nighthawk M6 Pro
Montageadapter für den Netgear Nighthawk M6 Pro zur Montage an der Wand oder im Wohnmobil
5G Router kann leicht eingesetzt & schnell wieder als mobiles Gerät genutzt werden
Die Bedienelemente bleiben frei zugänglich
Adaptierung der Antennenanschlüsse von TS9 auf SMA
Mehr Stabilität der Antennenanschlüsse
Maximale Flexibilität - auch bei der Antennenwahl!
Technische Daten
Material
Kunststoff
Farbe
schwarz
Antennenanschlüsse
2x SMA female
Lochabstand (Bohrung zur Wandmontage)
60mm
Dokumente zum Netgear Nighthawk M6 pro Montageadapter
Datenblatt für den Nighthawk M6 Pro Adapter"
Netgear
5G Fensterdurchführung SMA-Stecker < SMA-Buchse
FTS Hennig
Koaxial Fensterdurchführung für LTE und 5G SMA-Stecker auf SMA-Buchse
Die Microwave Koaxial Fensterdurchführung ist ein äußerst dünnes Kabel für 5G und flexibel für besondere Einsatzszenarien. Wenn Sie das 5G Antennenkabel Ihrer Antennen ins Haus führen wollen, doch kein Loch gebohrt werden darf, können Sie mit Hilfe der LTE Fensterdurchführung das Antennenkabel verlängern und das MIMO Antennenkabel für Internet optimal verlegt werden. Durch besonders hochwertige Materialien ist diese Fensterdurchführung 5G extrem robust und glänzt mit niedriger Dämpfung.
Vorteile mit der 5G Fensterdurchführung
LTE Fensterdurchführung extrem flexibel und flach geschirmt
MIMO Fensterkabel mit dünner Bauform, super flach
Einfach Koaxial Fensterdurchführung anschließen
Schnelle Montage der Durchführung für das Fenster
5G Antennenkabel verlängern und Fensterkabel Verlegung ohne bohren
Minimale Dämpfung der Koaxial Fensterdurchführung
5G Router kann sofort im Gebäude angeschlossen werden
Auch als Flachkabel vergoldet und Helium Fensterdurchführung verwendbar
Sie mieten eine Wohnung und möchten über das Internet Fernsehen. Ihre Vermieter erlauben aber keine Löcher in die Hausfassade zu bohren, dann ist die super flexible Microwave 5G Fensterdurchführung zum Antennenkabel verlängern genau die richtige Lösung. Das 5G Antennenkabel für das Internet wird als DUO Fensterdurchführung bzw. Twin Kabel geliefert und eignet sich bestens bei der Verwendung von LTE Advanced, 5G, mmWave oder LoRaWAN. Dank der Verwendung bester Materialien und Artikel ist die LTE Fensterdurchführung schlank, flach und erzeugt kaum Signalverluste.
Aufbau der 5G Fensterdurchführung (© Sensorview)
ACHTUNG!
Die Koaxial Fensterdurchführung wird flach zwischen das Anschlusskabel der Antenne und an die Buchse bzw. Kupplung vom LTE-Router geschraubt. Die LTE Fensterdurchführung ist kein Anschlusskabel und besitzt somit auch nicht die Anschlüsse der Antenne! Damit das Fensterkabel für LTE fest am Platz liegen bleibt, liefern wir Hochleistungs-Acryl-Klebeband dazu.
Die 5G Fensterdurchführung ist ein dünnes Verlängerungskabel und kann für alle Antennentypen als Antennenkabel Adapter mit SMA-Steckern vergoldet passend zur SMA Buchse verwendet werden. Mit zusätzlichen Adaptern können auch Mini-Router angeschlossen werden.
Die online erhältlichen Satelliten Fensterdurchführungen (SAT Kabel mit full HD) sind außschließlich für den SAT-Empfang mit einer SAT Anlage geeignet. In der SAT-Technik und für eine SAT Anlage wird mit 75 Ohm Koaxialkabeln und F-Steckern für den Anschluss an Digital SAT Receiver gearbeitet. Diese SAT Kabel und SAT Fensterdurchführungen können nicht verwendet werden.
Technische Daten der Fensterdurchführung
Material
FTS-H 8000
Impedanz
50 Ohm
Länge
50 cm
Länge Einzelleitung
6 cm
Kabel Breite
4,0 mm
Kabel Höhe
2,4 mm
Stecker
SMA male auf SMA female
Phasenstabilität
70% nominal
Temperatur
verarbeitbar bis 0°C
Vergleich nach Dämpfung und zulässiger Leistung
Vergleich nach Dämpfung und zulässiger Leistung
Frequenz in GHz
1
2
4
6
8
Dämpfung Fensterdurchführung (db/0,5m)
-0.54
-0.78
-1.125
-1.395
-1.635
zulässige Leistung (WATT)
171
121
85
70
61
Datenblätter / Dokumente
Datenblatt
5G Fensterdurchführung
FTS Hennig

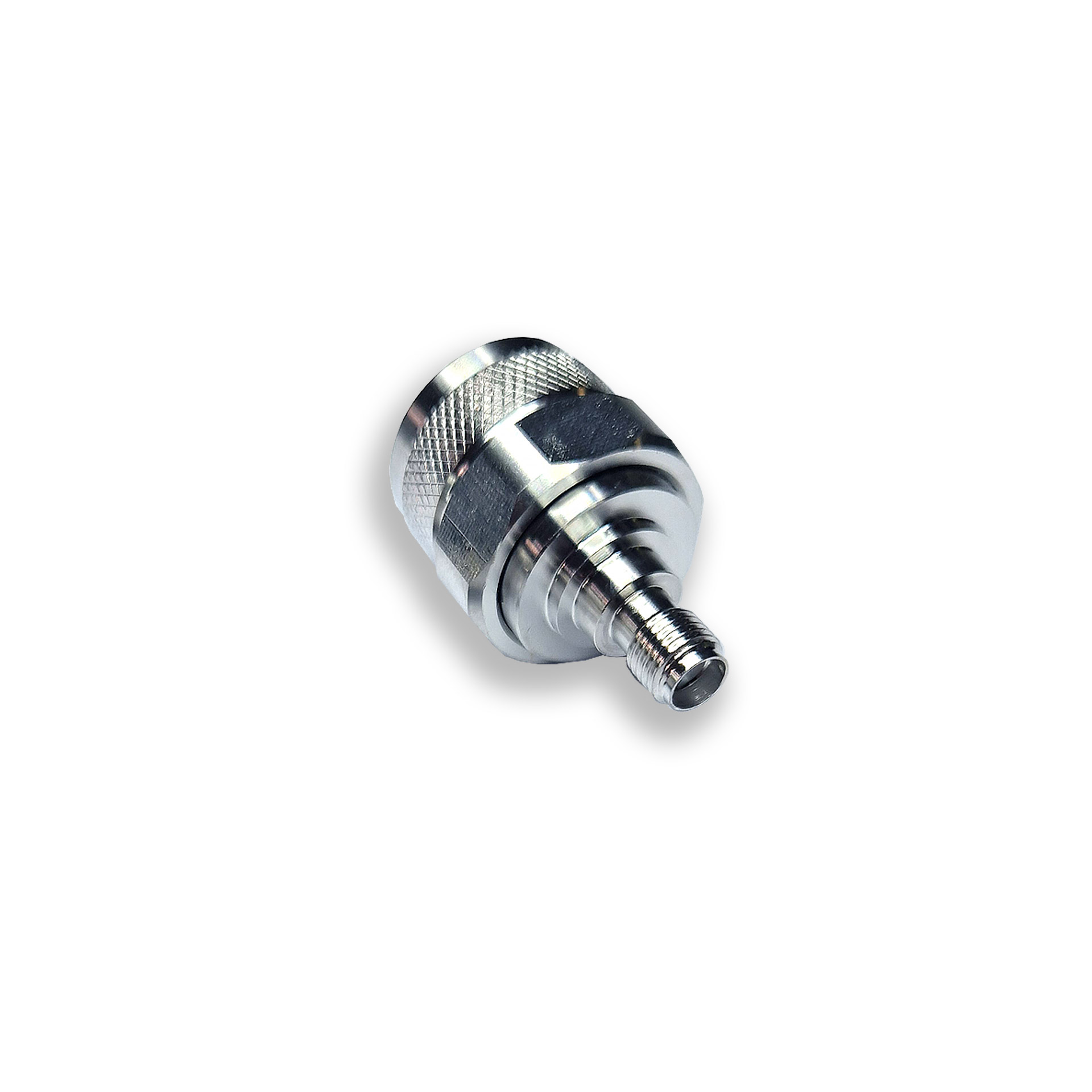

Antennenadapter N-Stecker auf SMA Buchse
FTS Hennig
Antennenadapter N-Stecker auf SMA Buchse
Mit dem Koaxialstecker Übergangsstück aus Metall können Antennenkabel mit SMA Stecker an Geräte mit N-Buchsen angeschlossen werden.
Der N-SMA Adapter bietet folgende Vorteile:
Kleines robustes Übergangsstück aus Metall
Standard SMA Kabel wird mit dem N-SMA Adapter universell einsetzbar
Es treten kaum Dämpfungsverluste auf
VSWR der Antenne wird nicht beeinflusst
Eigenschaften des Adapters
Maße Länge
33 mmm
Durchmesser
20 mm
Material
Messing mit Edelstahldecor
Anschluss 1
N-Stecker (male)
Anschluss 2
SMA Buchse (female)
FTS Hennig
Antenneneinbauset für FRITZ!Box 6810 & 6820
FTS Hennig
Tuning Kit für Fritzbox 6810 & 6820 LTE (V2 + V3)
Die FRITZ!Box 6810 LTE und die FRITZ!Box 6820 LTE sind die perfekten Einsteiger-Router zur Nutzung von 3G & 4G - sowohl zu Hause als auch unterwegs. Bei FTS Hennig erhalten Sie mit dem Antennen-SMA-Kit für diese Fritzboxen ein Umbauset, mit dem Sie problemlos jede externe Außenantenne an die kleinen Router anschließen können.
Antennen sind nicht im Lieferumfang!
ACHTUNG: Nach dem Einbau der externen Antennenanschlüsse kann die FRITZ!Box nur noch mit externen Antennen betrieben werden. Die auf den Bildern gezeigten externen Antennen sind nur Muster und gehören nicht zum Lieferumfang.
Diese Antennen können verwendet werden. Kleine Stabantennen dienen nur als Platzhalter. Um das Signal effizient verbessern zu können werden Außenantennen benötigt (4G Außenantennen).
Um die beiden Fritzboxen zu einem solch phänomenalen Preis anbieten zu können, werden vom Hersteller AVM die Geräte ohne Antennenanschluss ausgeliefert. Speziell zur mobilen Nutzung reicht aber häufig das anliegende Mobilfunk-Signal nicht aus, um eine stabile Verbindung gewährleisten zu können. In diesem Falle hilft nur eine entsprechend leistungsstarke Antenne zur Aufbereitung des Signals.
Jeder durchschnittlich begabte Heimwerker kann den Umbau an den Fritzboxen für den Anschluss einer Außenantenne durchführen. Das gesamte notwendige Material, inklusive Spezialwerkzeug, wird von uns geliefert.
Highlights: Tuning Kit für FRITZ!Box 6810 + 6820
Besseren LTE-Empfang
Einfaches, aber effektives Zubehör
Umbau von jedem Heimwerker zu bewerkstelligen
Kompatibel mit jeder 4G-Antenne
Keine Umschalt- oder DC-Probleme
ACHTUNG: Richtiges Tuningset für FRITZ!Box 6820 V2 & V3 wählen!
Die V2 der Fritzbox 6820 LTE kam noch mit fortschrittlichen CAT 6 Anschlüssen daher. Bei der neuen Fritzbox 6820 (V3) werden allerdings nur noch CAT 4 Anschlüsse verbaut. Darüber hinaus unterscheiden sich aber auch noch die Antennenanschlüsse. Die Kabelsets sind also untereinander nicht austauchbar! Deshalb muss unbedingt die richtige Auswahl beim Kauf getroffen werden. So unterscheiden Sie die beiden Gerätegenerationen in der Praxis:
Auswahl Merkmale der Fritzbox
Beschriftung unten am Gerät
6820 V2
6820 V3
Angabe auf der Verpackung
bis 300MBit/s
bis 150MBit/s
EAN Nummer
4023125028427
4023125029066
Artikelnummer
2000 2842
2000 2906
Video: Einbauanleitung am Beispiel der FRITZ!Box 6810
Im folgenden Video können Sie sich ein Bild davon machen, was beim Umbau Ihrer Fritzbox auf Sie zukommt:
Weitere Informationen und Details zur FRITZ!Box 6810 LTE, zur FRITZ!Box 6820 LTE und dem Antennen-Einbau-Kit finden Sie in unserem Blog.
FTS Hennig

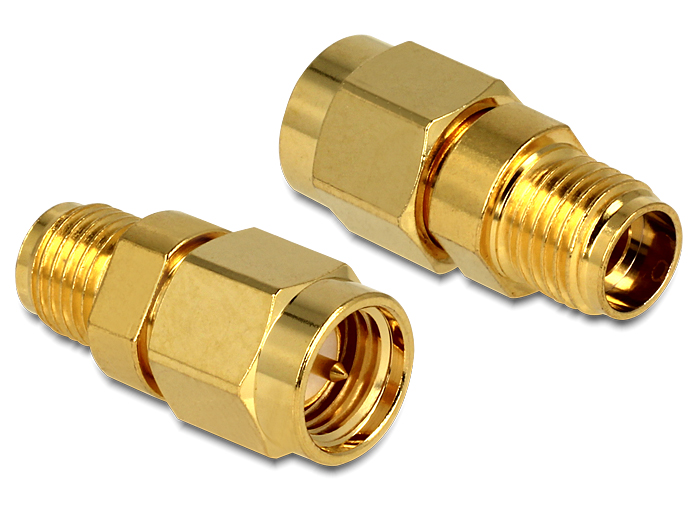

Delock Adapter SMA Stecker > SMA Buchse
Delock
Delock Adapter SMA Stecker auf SMA Buchse
Der hochwertige Delock Steckverbinder mit Gehäusematerial aus vergoldetem Messing ist ein zuverlässiger Adapter. Dieser Zwischenstecker adaptiert SMA Stecker auf SMA Buchse.
Highlights des Adapters SMA Stecker - SMA Buchse
Gehäusematerial: Messing vergoldet
anwendbar bis 6GHz
Stecker 1: SMA Stecker
Stecker 2: SMA Buchse
Technische Daten des Adapters
Technische Eigenschaften
Anschlüsse
1x SMA Buchse
1x SMA Stecker
Impedanz
50 Ohm
Länge
18 mm
Durchmesser
HEX 8 mm, max.9 mm
Material
Messing vergoldet
Delock

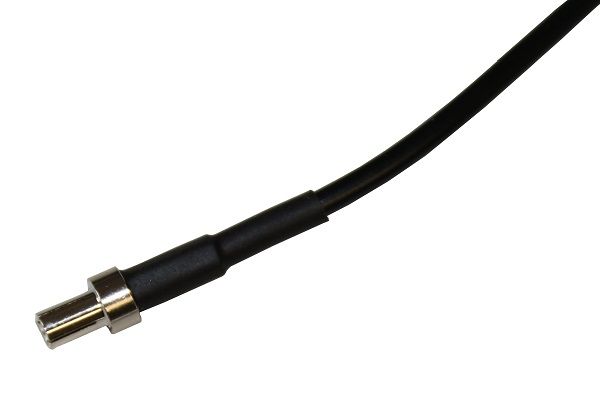

Pigtail TS9
Huawei
Anschlussadapter TS9 Stecker
Viele Gerätehersteller verwenden zum Anschluss einer externen Antenne den Steckertyp TS9. Dieses Pigtail adaptiert die stärkeren Antennenkabel auf den kleinen TS9 Stecker.
Ihre Vorteile mit dem TS9 Adapter
Viele verschiedene Kabel können adaptiert werden
Verschiedene Antennen können mit TS9 Stecker angeschlossen werden
Zusätzliche Auswahl ob SMA oder FME als Übertragungsstecker verwendet wird
TS9 Stecker passgenau und fester Sitz im Gerät
Entlastung der Antennenbuchsen durch dünne Kabel mit TS9 Stecker
Externe Antenne mit TS9 Stecker für:
Huawei E5372 4G Mobile Wifi Hotspot
ZTE 282 3Hui Tube
4G Systems W12
Vodafone K4505-Z
Novatel MC727, MC760, U760,
Sierra Wireless Aircard 402 501 502 503
Sierra Wireless Compass 597 885 888 889
ZTE MF633, MF645
Huawei USB Stick E216 / E219 / E226 / E230 / E270 / E272 / EC321,
E5332 , E5756
Huawei E398 Telekom Speedstick LTE / Vodafone K5005
Huawei E5756 Hotspot und E5786
Huawei MF910
Netgear AC785-100EUS AirCard 4G LTE Mobile Hotspot
Huawei

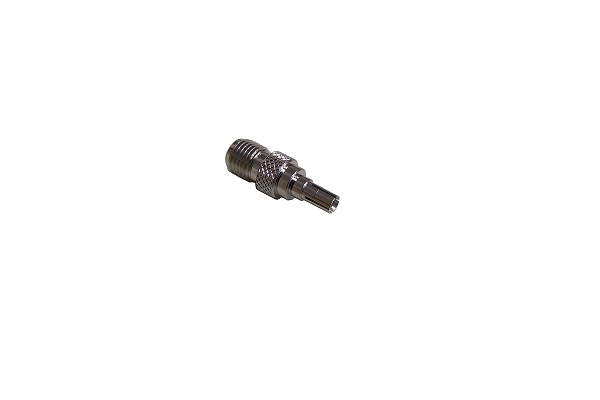

TS9 - SMA - Adapter
FTS Hennig
Antennenadapter mit TS9 Stecker
Huawei, ZTE und Sierra Wireless verwenden zum Anschluss einer externen Antenne oft den Steckertyp TS9. Dieser Zwischenstecker adaptiert das stärkere Antennenkabel mit SMA Stecker auf den kleinen TS9 Stecker.
Ihre Vorteile mit dem TS9 Adapter aus Metall
Stabiler Metalladapter SMA-TS9
Preiswerter Zwischenstecker
Geringe Durchgangsdämpfung
Passgenau und fester Sitz im Gerät
Kein zusätzliches Kabel vorhanden
Externe Antenne mit TS9 Stecker für:
Huawei E5372 4G Mobile Wifi Hotspot
ZTE 282 3Hui Tube
4G Systems W12
Vodafone K4505-Z
Novatel MC727, MC760, U760,
Sierra Wireless Aircard 402 501 502 503
Sierra Wireless Compass 597 885 888 889
ZTE MF633, MF645
Huawei USB Stick E216 / E219 / E226 / E230 / E270 / E272 / EC321,
E5332 , E5756
Huawei E398 Telekom Speedstick LTE / Vodafone K5005
Huawei E5756 Hotspot und E5786
Huawei MF910
Netgear AC785-100EUS AirCard 4G LTE Mobile Hotspot
FTS Hennig

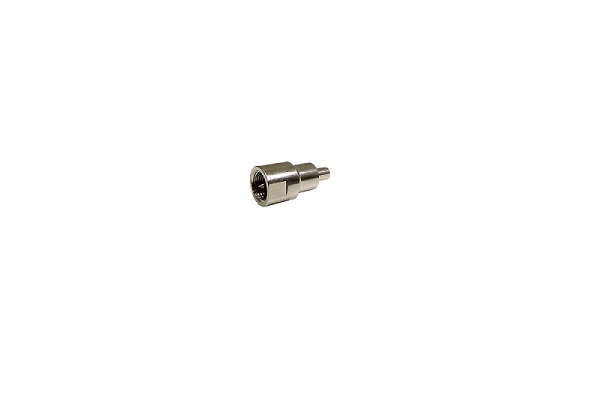

Adapter TS9-FME (male)
FTS Hennig
FME Steckverbinder mit TS9 Stecker
Das FME Stecksystem dient zum Anschluss einer externen Antenne. Dieser Zwischenstecker adaptiert das stärkere Antennenkabel mit FME auf den kleinen TS9 Stecker.
Vorteile mit dem TS9 Adapter/FME Steckverbinder
Stabiler Metalladapter FME-TS9
Preiswerter Zwischenstecker
Geringe Durchgangsdämpfung
Passgenau und fester Sitz im Gerät
Kein zusätzliches Kabel vorhanden
