Welcher Stecker gehört an welchen Router?
21. Sep 2016
Der Weg von der Antenne, über Kabel & Stecker, zum Router (© FTS Hennig)
SMA? TS9? CRC9? Welcher Stecker passt?!
Zur Verbesserung des Empfangs bauen die Hersteller oft externe Antennenanschlüsse an Router, Sticks und WiFi Hotspots. Dabei scheinen sich die Entwickler leider sehr darum zu bemühen, die Stecker-Auswahl so groß wie möglich zu gestalten. Der Kunde hat dabei das Nachsehen, denn es wird für fast jedes Gerät ein anderer Stecker benötigt und der Nutzer hat häufig keine Chance zu ermitteln, welchen HF-Stecker oder Adapter er nun benötigt.
Für LTE-Router konnte sich in letzter Zeit der männliche (male) SMA Stecker male stillschweigend durchsetzen. Huawei, TDT oder CradlePoint bauen die Antennenanschlüsse mit SMA-Buchsen. An den Geräten befinden sich auch WLAN-Antennenbuchsen, welche in Form eines weiblichen (female) SMA-Reverse-Stecker daher kommen.
SMA-Stecker (male)
SMA-Stecker werden in der HF-Technik universell eingesetzt und können Frequenzen bis 6 GHz übertragen. Sie können vergoldet oder vernickelt sein. Zum Festziehen wird ein M8-Maulschlüssel verwendet. Das Außengewinde der Antennenbuchse am Router hat einen Durchmesser von 6,5 mm. Wenn ein Loch für den Wanddurchbruch benötigt wird, muss ein 10 mm Loch gebohrt werden.
Es gibt eine Reihe von SMA-Adaptern, um diese Stecker auf andere Steckertypen zu übersetzen. Wittenberg Antennen liefert zum Beispiel alle Antennenkabel mit Buchsen für FME-Kabel. Hier muss jeweils ein SMA-FME Adapter zum Anschluss an den Router verwendet werden.
Router mit SMA Anschlüssen für externe 5G Antennen
FRITZ!Box 6850 LTE 4G Router von AVM
4G Netzwerk + Telefonie: Die Fritzbox 6850 LTE AVM hat mit der...
WLAN: 2,4GHz / 5GHz Dualband
AVM

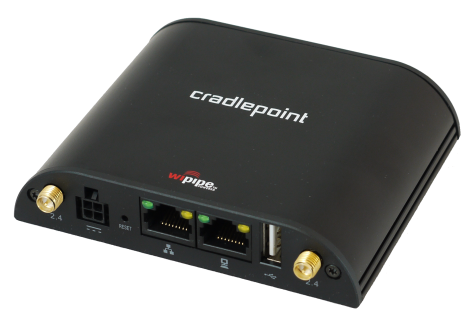

CradlePoint IBR600 LP3 4G Router - LTE, WIFI 802.11, 2x LAN, GPS
3G & 4G Industrie-Router für Profis
Cradlepoint
(4.9/5)
| Gerätetyp | Netzbetreiber Bezeichnung |
| Huawei B390s-2 | B1000, Speedport LTE I |
| Huawei B593s-22 | B3000, Speedport LTE II |
| Huawei E5186s-22a | Speedbox III |
| TDT Router | C1500 und C1550 Serie |
| AVM | Fritz!Box 6840 |
| AVM | Fritz!Box 6842 |
| CradlePoint | IBR600, IBR 650, IBR 1100, IBR 1150 |
| Sierra Wireless | Airlink ES450, Airlink GX400, Airlink LS300, Airlink GX450, |
| D-Link | DWR-921 |
| Huawei | B315 |
Router mit TNC Anschlüssen für externe LTE Antennen
TNC (male) / FME Adapter(© FTS Hennig)
Der Routerhersteller Zyxel verwendet für seine externen Antennen den TNC-Stecker-Typ. Dieser Stecker ist ein etwas größerer Stecker mit einem Außendurchmesser von 12,8 mm. Das Außengewinde der Gerätebuchsen hat einen Durchmesser von 10,8 mm. Für folgende Routertypen werden TNC-Stecker benötigt: ZLR-2070S, LTE3300, LTE7410.
TS9 Stecker & TS9 Adapter
Für Sticks, Mobile Hotspots und Mini LTE Router wird der Für TS9 Stecker sehr oft verwendet. Der bis 3GHz arbeitende HF-Stecker hat einen Außendurchmesser von 3,65 mm. Der Durchmesser der Buchse in den Geräten beträgt 2,3mm. Es werden Adapter und Pigtails mit TS9-Stecker angeboten.
Verschiedene Hersteller liefern Antennen, bei denen der TS9-Stecker direkt am Anschlusskabel montiert ist. Damit veringern sich die Verluste bei zusätzlichen Steckverbindungen und das Kabel wird insgesamt stabiler.
LTE Antennen mit TS9 Stecker
FTS Complete Mobile Multiband LTE MIMO Antenne
Die mobile MIMO Multiband-Antenne für alle Netze von FTS Hennig
Antennengewinn: bis 2 x 4,5 dBi
FTS Hennig
FTS Complete MIMO LTE Allbandantenne
4G MIMO Allbandantenne für alle LTE Frequenzen (690 - 2700 MHz)
Antennengewinn: 4 dBi
FTS Hennig
FTS Complete Window 2G - 4G Breitband Fensterantenne
Sehr flexible Fenster- & Fahrzeugantenne für GSM, UMTS, LTE & WLAN
Antennengewinn: 4 dBi
FTS Hennig
| Gerätetyp | Netzbetreiber Bezeichnung |
| Huawei E5372 | 4G Mobile Wifi Hotspot |
| Huawei E398u-15 | Telekom Speedstick LTE / Vodafone K5005 |
| Huawei USB Stick | E216 / E219 / E226 / E230 / E270 / E272 / EC321 / E5332 / E5756 |
| Huawei Hotspot | E5756 und E5786 |
| Huawei | E5573 LTE MiFi Hotspot |
| Huawei | MF910 |
| 4G Systems | W12 |
| Huawei | B190 |
| Huawei B183 | 3WebCube 2&3 |
| Huawei B153 | 3 WebCube |
| Novatel | MC727, MC760, U760, |
| Netgear | AC785-100EUS AirCard 4G LTE Mobile Hotspot |
| Netgear | AirCard 790S LTE Mobile Hotspot Cat6 |
| Netgear | AirCard AC810-100EUS Mobile Hotspot Cat6 |
| Sierra Wireless | Aircard 402 501 502 503 |
| Sierra Wireless | Compass 597 885 888 889 |
| ZTE 282 | 3Hui Tube |
| ZTE | MF633, MF645 |
| ZTE | MF 823 |
| ZTE K4505-Z | MF 668 |
| ZTE USB Modem | MF60, MF631, MF652, MF192 |
TS5 & CRC9 Stecker für Sticks
CRC9 Stecker am Adapter(© FTS Hennig)
Der CRC9-Stecker oder TS5-Stecker ist ähnlich aufgebaut wie der TS9-Stecker (s. oben) Der Durchmesser ist jedoch etwas kleiner. Der CRC9 Adapter wird, wie auf der Abbildung zu sehen ist, als Vollmaterial geliefert oder als kurzer Kabeladapter mit 15cm Länge.
Für dicke Kabel empfielt sich immer ein dünnes Kabelstück zwischen Antennenstecker und CRC9-Stecker einzubauen. Andernfalls kann sich die Montage äußerst schwierig gestalten.
| Gerätetyp | Netzbetreiber Bezeichnung |
| Huawei E3276 | Telekom Speedstick LTE III |
| Huawei E5377T | LTE WLAN Hotspot |
| Huawei E372 | Telekom web'n'walk Stick Business II |
| Huawei K4605-H | Vodafone USB-Stick K4605-H |
| Huawei E3131s-2 | Telekom Speedstick Basic |
| Huawei E352s-5 | Telekom web'n'walk Stick Fusion III |
| Huawei | E353 / E355 |
| Huawei | E160/161/172 |
| Huawei | Telekom Speedstick 5 LTE |
| Huawei | E3370, E3372 |
| Huawei E169 | A1-Breitband-USB-Stick |
| Huawei E5170 | Web Cube |
Lucentstecer für Router & Sticks
Lucent & FME Stecker(© FTS Hennig)
Lucent- oder MC-Card-Stecker verwendete der Hersteller Option/Qualcomm an den Geräten Globesurfer 3 (III) oder dem Stick iCON 505 und iCON 401. Desweiteren wurde der Stecker an verschiedenen PCMCIA-Karten verwendet.
Diese sind aber im Laufe der Zeit überholt worden. Andere Hersteller haben den Stecker nicht wieder verwendet. Der Lucentstecker war auch immer sehr empfindlich und daher sehr schnell defekt.
Der Vollständigkeit halber darf der Lucentstecker aber in dieser Auflistung nicht fehlen.
SMA Reverse Stecker
SMA Reverse Stecker(© FTS Hennig)
Für die bestmögliche Verbindung zwischen einem Helium Miner und einer Helium Antenne verwendet FTS Hennig möglichst verlustarme Kabel von N-Stecker auf SMA Reverse Stecker. Der RP-SMA Stecker (Innengewinde) hat den weiblichen Pin und äußerlich die gleichen mechanischen Dimensionen wie der klassische SMA Stecker. SMA Reverse Stecker werden hauptsächlich an WLAN Router, Accesspoints und Helium Hotspot Minern verbaut.
FAZIT
Bei all den Steckern und Adaptern für den Mobilfunk ist es nicht immer einfach, den Überblick zu wahren. Wir hoffen, dass wir ein wenig Licht ins Dunkel bringen konnten und freuen uns, wenn Sie weitere Fragen haben sollten, natürlich über einen Anruf oder eine Mail.
Kommentare
Das sagen unsere Leser:
Hallo und guten tag
ich habe da ein problem...ich besitze einen huawei b529 mobile router...jetzt habe ich mir zwei antennen gekauft die leider einen Ts9 stecker im 90grad winkel hatt damit sind sie leider zu klein umd die buchsen zu erreiche. Weil sie ziemlich tief eingelassen sind!!gibt es dafür verlängerungen als adapter..ich komme leider nicht ganz draus mit den sma etc anschlüsse !!!
danke im vorraus
marek schlegel
Antwort von FTS Hennig:
05.08.2019Hallo Herr Schlegel
wir vermuten (Details zur Antenne fehlen ja), dass es sich um eine günstige Antenne mit recht geringem Gewinn handelt, weswegen wir Ihnen nicht guten Gewissens zu einer Adapterlösung raten können. An den Übergängen (vor allem, wenn die Stecker ggf. noch von der günstigen Sorte sind) entstehen weitere Verluste, sodass letztlich am Router wenig bis nichts mehr ankommt.
Wir raten daher dazu, gleich eine anständige Antenne mit wirklich passenden Steckern zu kaufen.
Besten Empfang weünscht
Ihr Team von FST Hennig
Hartmann Peter
05.01.2018Hallo was für ein Steker passt für meinen Giga Cube von Hawei
Antwort von FTS Hennig:
05.01.2018Hallo,
der Giga cube hat TS9 Stecker.
Entweder es werden nur die
TS9 - SMA - Adapter verwendet oder besser die Pigtail TS9 mit Käbelchen.
Beste Grüße sendet das FTS Hennig Team
Ralf Held
25.12.2017Sehr geehrte Damen und Herren,
ich möchte für meinen LTE Router von TP-LInk AC 750 (Model Archer MR 200) eine Außenantenne (eigentlich zwei Antennen über ein Twin-Kabel) anschließen. Das Gerät steht nämlich im Keller und der Empfang ist dort zu schwach. Können Sie mir bei der Beantwortung von zwei Fragen helfen:
- Welchen Stecker benötige ich an dem Antennenkabel, ist SME male richtig?
- Welche Antenne können Sie empfehlen, wäre die Poynting XPOL-A0001 LTE MIMO Antenne oder FTS Complete MIMO LTE Allbandantenne passend?
Vielen Dank für Ihre Rückmeldung.
Beste Grüße
Ralf Held
Antwort von FTS Hennig:
26.12.2017Hallo Ralf,
an dem Archer MR200 sind SMA Buchsen verbaut. Das heißt es wird der allgemein übliche SMA male Stecker am Kabel benötigt.
Die Angefragten Antennen sind beide Rundstrahlantennen und haben beide 5m Kabel fest angeschlossen. Um aus dem Keller kommend in eine sinnvolle Höhe für optimalen Empfang zu kommen, erscheinen die 5m als zu kurz. Wir empfehlen deshalb Antennen mit längerem Anschlusskabel. Nun wissen wir nicht, ob die Auswahl der Rundstrahlantennen Zufall war oder bewußt. Denn eine Richtantenne kann das Signal immer gebündelter aufnehmen und senden. Wenn ja, dann ist die Dual Loop Antenne die leistungsstärkere Rundstrahlantenne und die Kabellänge kann selbst festgelegt werden.
Wie immer wird für minimale Dämpfung auch hier der Kabeltyp der Länge angepaßt.
Das FTS Hennig Team wünscht Dir immer gute Verbindungen
Norbert
20.03.2017Ok, die Auflistung ist sehr informativ - danke!
Dennoch kommt man wohl in vielen Fällen nicht daran vorbei, sich noch einmal telefonisch oder per Mail ein Feedback zu holen.
Gruß
Norbert
