FTS Complete 4x4 Mimo 5G Antenne



Die FTS Complete 4x4 MIMO 5G Antenne ist die ideale Multiband Antenne für die schnelle und einfache Nutzung. Mit den 4 Antennenstrahlern kann die Antenne die Fritzbox 6850 5G und den RUTX50 sofort vervollständigen. Da die 4x4 Multiband Antenne einen DC Kurzschluss besitzt, findet die Antenne bei den aktuellen 5G Routern der Telekom und Vodafone Anwendung.


Wichtige Informationen zur FTS Complete 4x4 Mimo 5G Antenne

Die Multiband Antenne mit ohmschen Kurzschluss ist bestens als externe Antenne für den Vodafone Gigacube und auch für den Telekom 5G Router geeignet. Für Geräte mit TS9 Buchsen werden zwei Pigtail TS9 Adapter benötigt. Mit der neuen LTE 5G Antenne kann zusätzlich das WLAN bedient werden und es können problemlos WLAN Router angeschlossen werden. Sie sollte aber nicht priorisiert für WLAN ausgewählt werden. Wir bieten die Multiband Antenne nicht als Innenantenne an, weil eine externe Antenne grundsätzlich außen montiert werden sollte.

Warum liefert FTS Hennig nur 10m Anschlusskabel zur 4x4 MIMO Antenne?

Die kleine charmante 5G Antenne mit dünnem Kabel wird mit einer Kabellänge bis 10 Meter ausgeliefert. An der Gigacube 5G Antenne sind SMA Buchsen verbaut, entsprechend kann auch nur ein sehr dünnes Kabel verwendet werden. Wenn längere Kabellängen benötigt werden, verwenden Sie bitte die FTS Complete All 5G Antenne. Diese MIMO Antenne 5G kann mit dickerem Kabel mit N-Stecker gefertigt werden.

Highlights der FTS Complete 4x4 Mimo 5G Multiband Antenne

  • FTS Haken Multiband Antenne mit DC Kurzschluss
  • FTS Haken Breitbandantenne für alle 5G Frequenzen & Provider
  • FTS Haken Antenne 5G - 4 Strahler in einem Gehäuse
  • FTS Haken Guter Gewinn von 6 dBi
  • FTS Haken Kompakte Maße (geringe Windanfälligkeit)
  • FTS Haken Flexible Montage möglich

Verwendungsmöglichkeiten der FTS Complete 4x4 Mimo 5G Antenne

  • FTS Haken LTE 700, 800, 900, 1800, 2100, 2600 MHz
  • FTS Haken 5G auf allen Bändern einschließlich 3400-3800MHz
  • FTS Haken Multiband Antenne für Telekom 5G Router
  • FTS Haken Externe Antenne für Vodafone Gigacube
  • FTS Haken GSM und 3G
  • FTS Haken WLAN 2,4 GHz und WLAN 5 GHz
  • FTS Haken Funkdienste zwischen 698 und 6000 MHz

Externe 5G Antenne verwendbar für diverse 5G Router:



Montage der FTS Complete 4x4 Mimo 5G Antenne

Die kompakte boxförmige Multiband Antenne lässt sich an der Wand oder am Antennenmast montieren. So bietet Sie maximale Flexibilität. Der abgebildete Standfuß dient nur zu Demozwecken und ist nicht Teil des Lieferumfangs. Die Multiband Antenne 5G kann ganz einfach an der Hauswand oder an einem Antennenmast mit Montagezubehör befestigt werden. Montagematerial für den Mast sowie passende Rohrschellen werden dazu geliefert. Zusätzlich können Sie die gewünschte Kabellänge auswählen. Das Antennenkabel wird mit SMA Winkelstecker für die Antenne und SMA Stecker für den Router konfektioniert. Bei Auswahl der Kabellänge werden 4 einzelne Anschlusskabel fertig konfektioniert geliefert.

Technische Daten der LTE und 5G Multiband Antenne

Elektrische Eigenschaften
Frequenzband 698 MHz bis 6000 MHz
Gewinn typisch 6 dBi
VSWR <1,6
Beam width 360°
Vertical Beam width -
Impedance 50 Ohm
Front/ Ratio -
Polarization Kreuzpolarisiert (2x vertikal, 2x horizontal)
DC - Kurzschluss Ja
Material Gehäuse graphitgrau
Schutzart IP 65 DIN EN 60529
Mastdurchmesser 30-55mm
Anschluss 4x SMA female
Größe 19,9 x 17,92 x 9,9 cm (mit Montagematerial)
Gewicht mit Montagematerial 680 g
Montage der Multiband Antenne
Montagearten Hauswand oder Mast
Montage Material Edelstahl
Mastdurchmesser 20 - 55 mm
Lieferinhalt
Multiband Antenne 1
Montagematerial für Antennenmast (Schelle) 1
Anschlusskabel in gewählter Länge (SMA Winkelstecker auf SMA Stecker) 4
Selbstvulkanisierendes Klebeband 1

Zu jeder Kabellänge den passenden Kabeltyp wählen

Bis zu einer Kabellänge von 1-5 Meter wird die Gigacube 5G Antenne mit dem FTS Hennig Kabel FTS-H 200 geliefert. In den Längen 6 -10 Meter wird das hauseigene Antennenkabel FTS-H 300 mit 7mm Durchmesser angeboten. Diese Koaxialkabel sind in schwarz lieferbar und werden passend zum Router mit SMA Stecker konfektioniert. Sie können gern die gewünschte Länge auswählen. Zusätzlich können Sie den Kabeltyp auswählen (Starrer Leiter oder Litze). Festverbaute Koxaxialkabel mit starrem Leiter liefern eine geringere Dämpfung.

Dokumente und PDF's

Datenblätter / Dokumente
Datenblatt pdf icon FTS Complete 4x4 MIMO 5G Antenne
VSWR Stehwelle 1 der FTS Complete 4x4 MIMO 5G Antenne pdf icon FTS Complete 4x4 MIMO 5G Antenne
VSWR Stehwelle 2 der FTS Complete 4x4 MIMO 5G Antenne pdf icon FTS Complete 4x4 MIMO 5G Antenne
VSWR Stehwelle 3 der FTS Complete 4x4 MIMO 5G Antenne pdf icon FTS Complete 4x4 MIMO 5G Antenne
VSWR Stehwelle 4 der FTS Complete 4x4 MIMO 5G Antenne pdf icon FTS Complete 4x4 MIMO 5G Antenne
Bitte geben Sie eine valide E-Mail Adresse ein.
Bitte geben Sie eine valide Frage ein.
Mit * gekennzeichnete Felder sind Pflichtfelder.
Es sind noch keine Fragen zu diesem Artikel vorhanden.

0 von 0 Bewertungen

(4.9/5)

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.

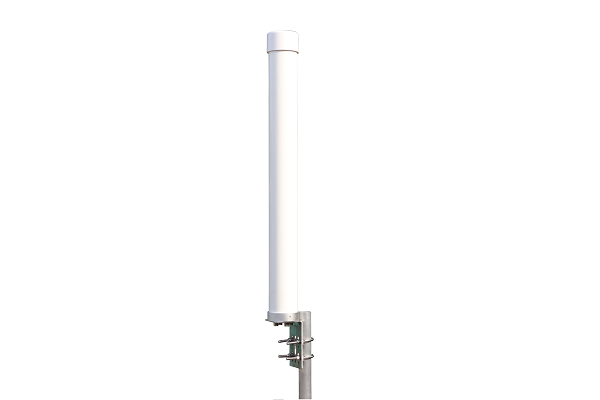

5G 4x4 MIMO Omnistrahler Antenne Loop V.4
4x4 MIMO 5G und LTE Rundstrahlantenne Die robuste LTE und 5G MIMO Rundstrahlantenne Loop V.4 besitzt 4 eingebaute Antennenelemente. Damit bietet die Antenne einen enormen Kostenvorteil. Wenn an einen LTE Router der Kategorie CAT19 eine Omnidirektionale Antenne angeschlossen werden soll, ist man mit der Loop V.4 vollständig ausgerüstet. Alle 4 Antennenanschlüsse werden mit einer Antenne bereitgestellt. Die Antenne bedient alle 5G Frequenzen. Auch wenn für 5G 6 Strahler benötigt werden, reduziert sich mit der 4x4 MIMO Loop V.4 der Montageaufwand. Mit der Auswahl des Antennenkabels kann die Antenne sofort an den Router mit SMA female Kontakten (LTE, alle Provider) angeschlossen werden. 4x4 Omnistrahler Loop V.4 der Extraklasse 1. Die Vorteile der 4x4 MIMO Rundstrahlantenne Loop V.4 2. Auswahl der Kabellänge und des Typs 3. Tabellen und Daten der 5G Antenne Loop V.4 4. Die Meßprotokolle der Antenne Loop V.4 5. Umfassendes Datenblatt der Rundstrahlantenne Die Vorteile der 5G 4x4 MIMO Rundstrahlantenne Loop V.4 Die 5G 4x4 MIMO Rundstrahlantenne Loop V.4 4 Antennen in einem Gehäuse Breitbandantenne für 5G Auch für LTE Netze geeignet 4x4 MIMO Antenne - 4 Strahler in einem Gehäuse Guter Gewinn von 4 x 8dBi Kompakte Maße (geringe Windanfälligkeit) Stabile Mastmontage möglich Zu jeder Kabellänge den passenden Kabeltyp wählen LTE wird zunehmend in den Frequenzbereichen 1800 und 2600 MHz übertragen. 5G wird zwischen 3500 bis 3800MHz gesendet. In diesen Bereichen werden die Dämpfungswerte immer größer. Deshalb müssen die Kabeltypen genauer betrachtet werden. Je länger das Kabel benötigt wird, um so dicker wird es. In der Auswahl wird 5 mm, 7 mm und 10 mm Kabel angeboten. Für eine andere Konfiguration nehmen Sie bitte Kontakt zu uns auf. Bis zu einer Länge von 5 m wird diese Antenne mit dem Antennenkabel FTS-H 200 von FTS Hennig in den Farben weiß oder schwarz geliefert. In den Längen 6 m bis einschließlich 19 m wird unser hauseigenes 7 mm Kabel FTS-H 300 verwendet. Ab einer Länge von 20 m werden dann besonders dämpfungsarme Kabel FTS-H 400 verwendet. Diese Koaxialkabel sind allerdings nur in schwarz lieferbar. Sie können die gewünschte Länge (oben rechts neben dem Produktbild) sowie nach Möglichkeit auch die Farbe auswählen. Damit werden minimale Verluste auf der Leitung garantiert. Sie erhalten bei dieser 4x4 MIMO Antenne 4 einzelne Kabel mit der gewählten Länge. Das gewählte Anschlusskabel wird mit SMA Stecker für den Router konfektioniert. Wenn Sie TS9 Stecker benötigen, verwenden Sie bitte TS9 Adapter. Technische Daten der Omniantenne Loop V.4 Elektrische Eigenschaften Frequenzband 700 MHz bis 4800 MHz Gewinn typisch 4x 8 dBi VSWR < 2 Beam width 360° Vertical Beam width 18° Impedance 50 Ohm Polarization Vertikal DC - Kurzschluss Nein Material Gehäuse PVC Weiß, Aluminium Schutzart IP 65 oder IP 66/DIN EN 60529 Mastdurchmesser 30-55mm Anschluss 4x N female Abmessungen Rohr 90 x 11,5 cm (ohne Masthalter) Abmessungen mit Kappen und Masthalter 104,5 x 11,5 cm Gewicht 2,98 kg Montage der Antenne Montagearten Wandbefestigung, Mastmontage Material Stahl Lieferinhalt Antenne 1 Montagematerial für Antennenmast (Winkel, Schelle, Gegenschelle, 4x Mutter M8) 1 Anschlusskabel in gewählter Länge (N auf SMA) 4 Selbstvulkanisierendes Klebeband 2



(4.9/5)
269,00 €
inkl. 19 % MwSt. zzgl. Versandkosten
Lieferzeit: 1-3 Tage

Art..Nr: FTS 96208
Tipp

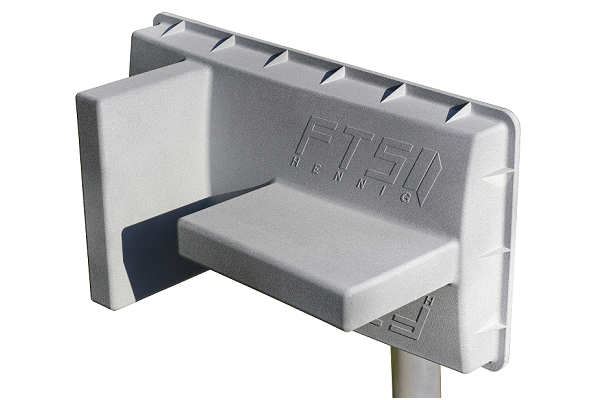

FTS Complete All 5G Antenne
