Keystone Electronics Modul System: Module für RJ45, CAT6, BNC, SMA & Co.

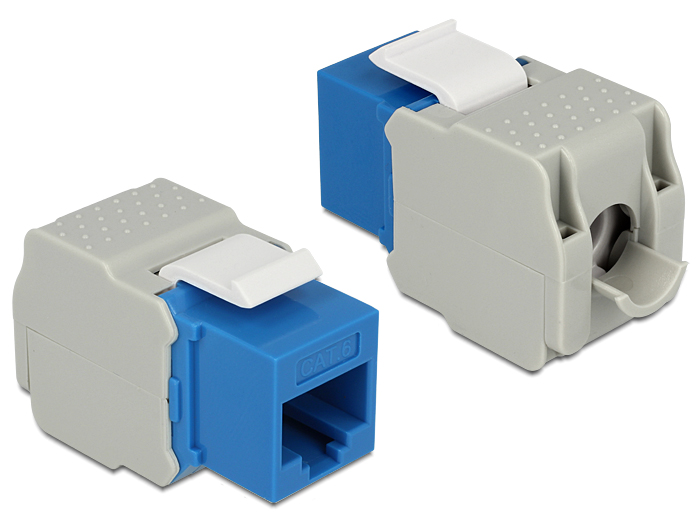

CAT6 und Chinch Keystone Modul

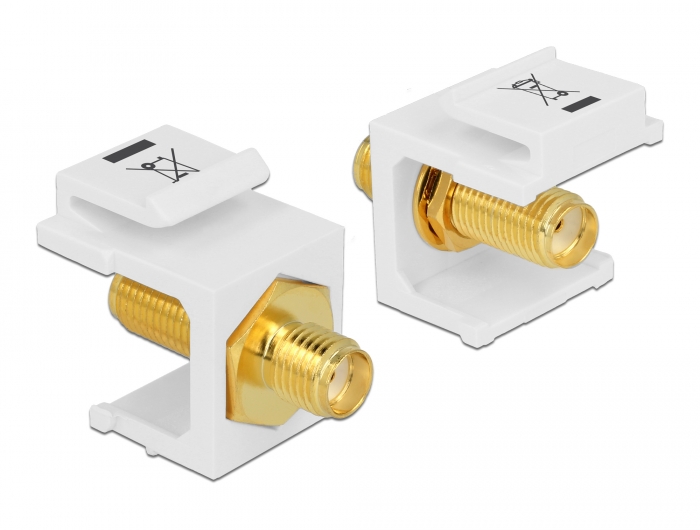

Die Keystone Module sind in Größe standardisierte Anschlusselemente wie zum Beispiel RJ45 Buchsen, Chinch Anschlüsse, HDMI Anschlüsse, BNC Stecker und Buchsen oder SMA Buchsen, die in eine Trapezwandplatte, Frontplatte, Surface-Mount-Box oder ein Patch-Panel durch Einrasten montiert werden. Keystone-Module haben eine rechteckige Fläche von 14,5 mm breit und 16,0 mm hoch und werden an Ort und Stelle mit flexiblen Nasen gehalten.

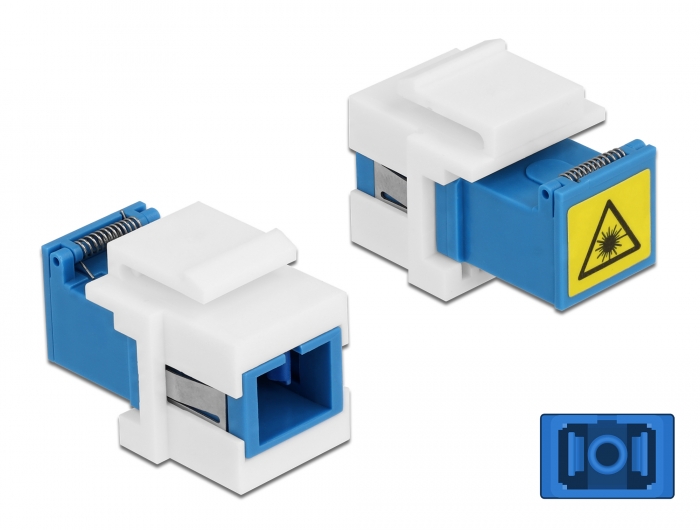

Die Keystone Module gehen auf einem US-Patent aus dem Jahr 1979 zurück. Hier wurden Telefonbuchsen mit Klemmen in einem Gehäuse gehalten. Das heutige Design der Keystone Module entstammt aber dem Patent von 1995. Das Grundmodul ist ein Snap-In-Paket, welches in einer standardisierten Form von elektrischen Niederspannungsbuchsen oder optische Verbindern in Halterungen eingerastet werden. Diese Grundmodule sind auch leer verfügbar. So gibt es für die Einsatzmöglichkeiten keine Grenzen.

Genau so vielfältig wie sich die Module entwickelten, wuchs der Bedarf an verschiedenen Modulhalterungen. So sind die klassischen Aufputzdosen und Unterputzdosen in Einfach-, Doppel-, 3fach, 6fach Ausführung möglich. Es gibt Trapetzhalterungen, Möglichkeiten der Hutschienenmontage und verschiedene Patchpanels für 10" und 19" Racks.
