LTE Außenantennen für optimalen 4G Empfang

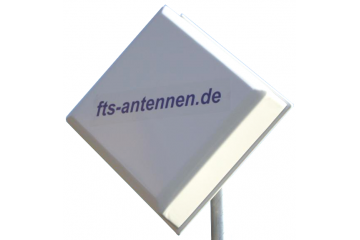

LTE MIMO800 9dBi XPOL
LTE Richtantennen & Omnistrahler
Wenn das 4G-Mobilfunksignal optimal empfangen und gebündelt an LTE-Router, Repeater oder unsere hauseigenen Koppler (z.B. den Antennenkoppler für Tablets) abgegeben werden soll, sind Sie in der deutschen Ingenieursschmiede von FTS Hennig (#made_in_Sachsen) goldrichtig. Neben unseren Eigenentwicklungen finden Sie in unserem Online Shop LTE-Außenantennen von erlesenen Qualitätsanbietern zum Kaufen wie Interline, Wittenberg Antennen, Poynting, Panorama Antennas und Skycon. Wir führen Breitbandantennen und spezielle 4G-Antennen für spezifische Frequenzbereiche (z.B. 800 MHz, 1800 MHz oder 2600 MHz) oder Router wie den Telekom Speedport Hybrid oder den Vodafone Gigacube.
Vorsicht: LTE Outdoor Antenne ist nicht gleich LTE Outdoor Antenne: Je nach Anwendungsfall sind entweder Omnistrahler oder LTE Richtantennen für perfekten Internet-Empfang mit einem Telekom Hybrid Router zu empfehlen. Sprechen Sie uns an und lassen Sie sich fachmännisch beraten - selbstverständlich kostenlos!. Dabei spielt es eine Rolle, ob Sie den Empfang daheim oder für Ihr Unternehmen in der Industrie mit einem Speedport Hybrid verbessern möchten.
Ihr Vorteile beim Kauf von LTE Außenantennen
Deutsche Ingenieurskunst direkt vom Hersteller- Herausragendes Verhältnis von Preis & Leistung
- Individuelle Konfiguration & Konfektionierung
- Zuverlässiger und kompetenter Service
FTS Clear Window 5G Antenne
Sensorview
Klarsicht mit der FTS Clear Window 5G Antenne
Die transparente Antenne beginnt ab 600 Mhz zu arbeiten und endet bis 6 GHz. In Städten funkt 5G Standalone mittlerweile auf 3400 - 3800 Mhz und oftmals gibt es keine Installationsmöglichkeiten für Antennen an der Hauswand oder auf dem Dach. Die FTS Clear Window 5G Antenne kann dezent und trotzdem leistungsfähig perfekt außen am Fenster angebracht werden. Bei europäischem Fensterglas mit Doppel- oder Dreifachverglasung arbeitet die Antenne ab 1000 Mhz bis 6000 MHz. Auch für die 5G Standalone Technologie, welche bis 2025 flächendeckend in Deutschland verfügbar sein soll, ist die transparente LTE und 5G Antenne die perfekte Lösung und besonders gut geeignet.
Highlights der FTS Clear Window 5G Antenne
Alle Netze (Telekom, Vodafone, Telefónica u.v.m.)
Transparente 5G Antenne für innen & außen (UV-beständig)
Wetterfeste Multiband Scheiben-Antenne
Inkl. LowLoss Antennenkabel mit 30 cm Länge
Für PKW und Wohnmobil als mobile transparente Antenne geeignet
Gewinn über das gesamte Band von 3 dBi
Vielfältige Verwendungsmöglichkeiten der FTS Clear Window 5G Antenne
Für den mobilen Einsatz sorgt die transparente Fensterantenne für besten LTE und 5G Empfang im Fahrzeug oder Caravan. Die transparente LTE Multiband Antenne arbeitet als mobile Anwendung nicht nur hervorragend auf allen LTE Frequenzen, sondern kann auch bestens für 5G verwendet werden.
Als Scheibenantenne ist die 5G Antenne für innen und außen im PKW, LKW oder Wohnmobil geeignet. Durch die ultraflache und leichte Bauform kann die transparente FTS Clear Window 5G Antenne problemlos an der Frontscheibe oder am Seitenfenster des Fahrzeugs befestigt werden. Durch die zusätzliche Empfangsmöglichkeit an der Frontscheibe des Fahrzeugs kann auch unterwegs für optimales 5G Internet gesorgt werden. Für WLAN Anwendungen kann die transparente MIMODiese MIMO-Antenne besitzt 2 Anschlusskabel und benötigt dementsprechend 2 Antennenbuchsen am Anschlussgerät. Mehr Details zur MIMO-Technologie finden Sie in unserem Mobilfunk-Lexikon Fensterantenne ebenfalls hervorragend eingesetzt werden.
Dank der dünnen Käbelchen welche als Fensterdurchführung funktionieren, kann die 5G Fensterantenne ganz leicht außen am Fenster montiert werden. Für die Verlängerung der Antennenkabel verwenden wir bei einer Länge von 1-4 Meter das FTS H-100 und ab einer Länge von 5 Metern verwenden wir das besonders dämpfungsarme Koaxialkabel H-300 mit SMA Stecker.
Technische Daten der FTS Clear Window 5G Antenne
Elektrische Daten
Antennentyp
Mobile Rundstrahlantenne
Antennengewinn
2 x 3 dbi
Frequenzbereich
600 MHz bis 6000 MHz
Frequenzbereich (Fenster mit Doppel-/Dreifachverglasung)
1000 MHz bis 6000 MHz
Öffnungswinkel
ca. 360°
Impedanz
50 Ohm
VSWR
Zu den Messprotokollen
Beschichtung der FTS Clear Window 5G Antenne
Aufbau der FTS Clear Window 5G Antenne(© FTS Hennig)
Mechanische Daten
Abmessungen (B x H x T)
310 mm x 165 mm x 3 mm
Strahler (B x H)
310 mm x 131 mm
Material
Kunststoff
Farbe (Sockel)
Grau
Kabeldaten
Kabellänge
300 mm
Kabeldurchmesser
2 mm
FensterdurchführungBei dieser Antenne bzw. dem angeschlossenen Kabel müssen Sie keine zusätzliche Fensterdurchführung einsetzen. notwendig?
Nein
Steckertyp
SMA Stecker
Lieferumfang und Dokumentation
FTS Clear Window 5G Antenne
Anschlusskabel Twinkabel in 30cm
2 x Saugnäpfe mit Muttern
Datenblätter / Dokumente
Datenblatt
FTS Clear Window 5G Antenne
Antennengewinn :
bis 2 x 3 dBi
Antennentyp : Rundstrahlantenne
Antennentyp : Rundstrahlantenne
Sensorview
FTS Clear Window Single 5G Antenne
Sensorview
Die FTS Clear Window Single 5G Antenne
Die transparente FTS Clear Window Single Antenne beginnt ab 600 Mhz zu arbeiten und endet bis 6 GHz. Die FTS Clear Window 5G Antenne kann dezent und trotzdem leistungsfähig perfekt außen am Fenster oder an der Wand angebracht werden. Bei europäischem Fensterglas mit Doppel- oder Dreifachverglasung arbeitet die Antenne ab 1000 Mhz bis 6000 MHz.
Highlights der FTS Clear Window Single 5G Antenne
Alle Netze (Telekom, Vodafone, Telefónica u.v.m.)
Transparente 5G Antenne für innen & außen (UV-beständig)
Wetterfeste Multiband Scheiben-Antenne
Inkl. LowLoss Antennenkabel mit 30 cm Länge
Für PKW und Wohnmobil als mobile transparente Antenne geeignet
Gewinn über das gesamte Band von 3 dBi
Den Passenden Kabeltyp für die Kabellänge
Bis zu einer Kabellänge von 5 Meter wird diese 5G Antenne mit dem Kabeltyp FTS-H 100 geliefert. In den Längen 6 -9 Meter wird die transparente Single Antenne mit dem hauseigenen 7mm Kabel FTS-H 300 geliefert. Sie können die gewünschte Länge oben rechts auswählen und die Kabel werden entsprechend Ihrer Anforderungen gerfertigt.
Vielfältige Verwendungsmöglichkeiten der FTS Clear Window Single 5G Antenne
Als Scheibenantenne ist die 5G Antenne für innen und außen im PKW, LKW oder Wohnmobil geeignet. Durch die ultraflache und leichte Bauform kann die transparente FTS Clear Window 5G Antenne problemlos an der Frontscheibe oder am Seitenfenster des Fahrzeugs befestigt werden. Durch die zusätzliche Empfangsmöglichkeit an der Frontscheibe des Fahrzeugs kann auch unterwegs für optimales 5G Internet gesorgt werden. Für WLAN Anwendungen kann die transparente MIMO Fenster Antenne ebenfalls hervorragend eingesetzt werden.
Dank der dünnen Käbelchen welche als Fensterdurchführung funktionieren, kann die 5G Fenster Antenne ganz leicht außen am Fenster montiert werden. Für die Verlängerung der Antennenkabel verwenden wir bei einer Länge von 1-4 Meter das FTS H-100.
Technische Daten der FTS Clear Window 5G Antenne
Elektrische Daten
Antennentyp
Mobile Rundstrahlantenne
Antennengewinn
3 dbi
Frequenzbereich
600 MHz bis 6000 MHz
Frequenzbereich (Fenster mit Doppel-/Dreifachverglasung)
1000 MHz bis 6000 MHz
Öffnungswinkel
ca. 360°
Impedanz
50 Ohm
VSWR
Zu den Messprotokollen
Beschichtung der FTS Clear Window 5G Antenne
Aufbau der FTS Clear Window 5G Antenne(© FTS Hennig)
Mechanische Daten
Abmessungen (B x H x T)
159 mm x 150 mm x 3 mm
Strahler (B x H)
150 mm x 129 mm x 3 mm
Material
Kunststoff
Farbe (Sockel)
Grau
Kabeldaten
Kabellänge
165 mm
Kabeldurchmesser
2 mm
FensterdurchführungBei dieser Antenne bzw. dem angeschlossenen Kabel müssen Sie keine zusätzliche Fensterdurchführung einsetzen. notwendig?
Nein
Steckertyp
SMA Buchse
Betriebstemperatur
-40 °C ~ 70 °C
Lieferumfang und Dokumentation
FTS Clear Window Single 5G Antenne
Anschlusskabel Single Kabel in 30cm Länge
2 x Saugnäpfe mit Muttern
Datenblätter / Dokumente
Datenblatt
FTS Clear Window Single 5G Antenne
Antennengewinn :
bis 3 dBi
Antennentyp : Rundstrahlantenne
Antennentyp : Rundstrahlantenne
Sensorview
FTS Complete 4x4 Mimo 5G Antenne
FTS Hennig
FTS Complete 4x4 Mimo 5G Antenne
Die FTS Complete 4x4 MIMO 5G Antenne ist die ideale Multiband Antenne für die schnelle und einfache Nutzung. Mit den 4 Antennenstrahlern kann die Antenne die Fritzbox 6850 5G und den RUTX50 sofort vervollständigen. Da die 4x4 Multiband Antenne einen DC Kurzschluss besitzt, findet die Antenne bei den aktuellen 5G Routern der Telekom und Vodafone Anwendung.
Mit der FTS Complete 4x4 Mimo 5G Antenne besten 5G Empfang
1. Allgemeine Informationen und Verfügbarkeit der FTS Complete 4x4 Mimo 5G Antenne
2. Warum liefert FTS Hennig nur 10m Anschlusskabel zur FTS Complete 4x4 Multi-Mimo 5G Antenne?
3. Die Vorteile der FTS Complete 4x4 Multi-Mimo Rundstrahlantenne
4. Verwendungsmöglichkeiten der Multiband Antenne
5. Montage der Complete 4x4 MIMO Rundstrahlantenne
6. Tabellen und Daten der Multiband Antenne
7. Die Meßprotokolle der Antenne Complete All
8. Auswahl der Kabellänge und des Typs
9. Umfassende Datenblätter der 5G Multiband Antenne
Wichtige Informationen zur FTS Complete 4x4 Mimo 5G Antenne
Die Multiband Antenne mit ohmschen Kurzschluss ist bestens als externe Antenne für den Vodafone Gigacube und auch für den Telekom 5G Router geeignet. Für Geräte mit TS9 Buchsen werden zwei Pigtail TS9 Adapter benötigt. Mit der neuen LTE 5G Antenne kann zusätzlich das WLAN bedient werden und es können problemlos WLAN Router angeschlossen werden. Sie sollte aber nicht priorisiert für WLAN ausgewählt werden. Wir bieten die Multiband Antenne nicht als Innenantenne an, weil eine externe Antenne grundsätzlich außen montiert werden sollte.
Warum liefert FTS Hennig nur 10m Anschlusskabel zur 4x4 MIMO Antenne?
Die kleine charmante 5G Antenne mit dünnem Kabel wird mit einer Kabellänge bis 10 Meter ausgeliefert. An der Gigacube 5G Antenne sind SMA Buchsen verbaut, entsprechend kann auch nur ein sehr dünnes Kabel verwendet werden. Wenn längere Kabellängen benötigt werden, verwenden Sie bitte die FTS Complete All 5G Antenne. Diese MIMO Antenne 5G kann mit dickerem Kabel mit N-Stecker gefertigt werden.
Highlights der FTS Complete 4x4 Mimo 5G Multiband Antenne
Multiband Antenne mit DC Kurzschluss
Breitbandantenne für alle 5G Frequenzen & Provider
Antenne 5G - 4 Strahler in einem Gehäuse
Guter Gewinn von 6 dBi
Kompakte Maße (geringe Windanfälligkeit)
Flexible Montage möglich
Verwendungsmöglichkeiten der FTS Complete 4x4 Mimo 5G Antenne
LTE 700, 800, 900, 1800, 2100, 2600 MHz
5G auf allen Bändern einschließlich 3400-3800MHz
Multiband Antenne für Telekom 5G Router
Externe Antenne für Vodafone Gigacube
GSM und 3G
WLAN 2,4 GHz und WLAN 5 GHz
Funkdienste zwischen 698 und 6000 MHz
Externe 5G Antenne verwendbar für diverse 5G Router:
Externe Antenne für den Vodafone GigaCube 5G Router
Vodafone Gigacube Antenne
5G Antenne für die Telekom Speedbox und Telekom Hyperbox 5G
Rundstrahlantenne für Speedport Smart 4 Router
Antenne für ZTE MC801A HyperBox 5G der Telekom
Multiband Antenne für Gigacube 5G T21
Außenantenne für Zyxel 5G NR/ LTE 4x4 MIMO Router
Montage der FTS Complete 4x4 Mimo 5G Antenne
Die kompakte boxförmige Multiband Antenne lässt sich an der Wand oder am Antennenmast montieren. So bietet Sie maximale Flexibilität. Der abgebildete Standfuß dient nur zu Demozwecken und ist nicht Teil des Lieferumfangs. Die Multiband Antenne 5G kann ganz einfach an der Hauswand oder an einem Antennenmast mit Montagezubehör befestigt werden. Montagematerial für den Mast sowie passende Rohrschellen werden dazu geliefert. Zusätzlich können Sie die gewünschte Kabellänge auswählen. Das Antennenkabel wird mit SMA Winkelstecker für die Antenne und SMA Stecker für den Router konfektioniert. Bei Auswahl der Kabellänge werden 4 einzelne Anschlusskabel fertig konfektioniert geliefert.
Technische Daten der LTE und 5G Multiband Antenne
Elektrische Eigenschaften
Frequenzband
698 MHz bis 6000 MHz
Gewinn typisch
6 dBi
VSWR
<1,6
Beam width
360°
Vertical Beam width
-
Impedance
50 Ohm
Front/ Ratio
-
Polarization
Kreuzpolarisiert (2x vertikal, 2x horizontal)
DC - Kurzschluss
Ja
Material
Gehäuse graphitgrau
Schutzart
IP 65 DIN EN 60529
Mastdurchmesser
30-55mm
Anschluss
4x SMA female
Größe
19,9 x 17,92 x 9,9 cm (mit Montagematerial)
Gewicht mit Montagematerial
680 g
Montage der Multiband Antenne
Montagearten
Hauswand oder Mast
Montage Material
Edelstahl
Mastdurchmesser
20 - 55 mm
Lieferinhalt
Multiband Antenne
1
Montagematerial für Antennenmast (Schelle)
1
Anschlusskabel in gewählter Länge (SMA Winkelstecker auf SMA Stecker)
4
Selbstvulkanisierendes Klebeband
1
Zu jeder Kabellänge den passenden Kabeltyp wählen
Bis zu einer Kabellänge von 1-5 Meter wird die Gigacube 5G Antenne mit dem FTS Hennig Kabel FTS-H 200 geliefert. In den Längen 6 -10 Meter wird das hauseigene Antennenkabel FTS-H 300 mit 7mm Durchmesser angeboten. Diese Koaxialkabel sind in schwarz lieferbar und werden passend zum Router mit SMA Stecker konfektioniert. Sie können gern die gewünschte Länge auswählen. Zusätzlich können Sie den Kabeltyp auswählen (Starrer Leiter oder Litze). Festverbaute Koxaxialkabel mit starrem Leiter liefern eine geringere Dämpfung.
Dokumente und PDF's
Datenblätter / Dokumente
Datenblatt
FTS Complete 4x4 MIMO 5G Antenne
VSWR Stehwelle 1 der FTS Complete 4x4 MIMO 5G Antenne
FTS Complete 4x4 MIMO 5G Antenne
VSWR Stehwelle 2 der FTS Complete 4x4 MIMO 5G Antenne
FTS Complete 4x4 MIMO 5G Antenne
VSWR Stehwelle 3 der FTS Complete 4x4 MIMO 5G Antenne
FTS Complete 4x4 MIMO 5G Antenne
VSWR Stehwelle 4 der FTS Complete 4x4 MIMO 5G Antenne
FTS Complete 4x4 MIMO 5G Antenne
Antennengewinn :
4x 6dBi
Antennentyp : Rundstrahlantenne
Antennentyp : Rundstrahlantenne
FTS Hennig
FTS Complete MAX LTE MIMO XPOL Breitbandantenne
FTS Hennig
FTS Complete MAX: günstige LTE Breitbandantenne
Die FTS Complete MAX Breitbandantenne erzielt über die gesamte Bandbreite von 690 MHz bis 2700 MHz einen Gewinn von 2 x 8 dBi. Sie kann somit für alle europäischen Netzbetreiber wie Telekom, Telefónica, Vodafone oder Swiss1 eingesetzt werden. Ob Speedport LTE, Hybridrouter, Fritz!Box oder Surf-Stick: Die FTS Complete MAX passt immer.
Highlights der FTS Complete MAX
Alle europäischen Frequenzbereiche (790 MHz - 2.600 MHz)
Alle Netze (Telekom, Vodafone, Telefónica, Orange u.v.m.)
Sehr stabiles Gehäuse, Neigung (Tilt) einstellbar
Für viele gängige LTE-Router einsetzbar
Individuelle KabellängenBitte beachten Sie: mit zunehmender Kabellänge steigt die Signaldämpfung. Wir verwenden dämpfungsarme Antennenkabel aus eigener Produktion. Mehr Informationen zum Thema Dämpfung erhalten Sie unserem Mobilfunk-Lexikon verfügbar
Die LTE Breitbandantenne aus der FTS Complete SerieDiese Antenne stammt aus unserer hauseigenen Produktion. Alle Informationen zur Entstehungsgeschichte, der Konstruktion und diverse Praxistests finden Sie in unserem Ratgeber zur FTS Mobilfunk Serie. deckt sämtliche LTE-Frequenzbänder ab. Damit arbeitet die robuste, wetterfeste Antenne stabil in allen europäischen Mobilfunknetzen. Ergänzend kann die Richtantenne für den WLAN-Empfang bei 2,4 GHz gemäß des n-Standards (300 MBit/s) genutzt werden.
Montagehinweise zur FTS Complete MAX
Über die mitgelieferte Masthalterung kann bei der Richtantenne eine Neigung bis zu +/-20° eingestellt werden. Die Antennenkabel werden separat gefertigt und können individuell konfektioniert werden. In der Standardversion werden Kabel mit SMA-Stecker geliefert. Die Antenne besitzt keinen DC-Kurzschluss. Dieser kann aber auf Anfrage realisiert werden.
Technische Daten der FTS Complete MAX
Elektrische Eigenschaften
Antennentyp
Richtfunkantenne MIMO Breitband
Antennengewinn (typisch)
2 x 8 dBi
Frequenzbereich
690 MHz bis 2700 MHz
Öffungswinkel 3 dB beam width
E: 25° / H: 25°
Impedanz
50 Ohm
Polarisation
XPol
VSWR
< 2
Mechanische Daten
Abmessungen (B x H x T)
255 x 255 x 55 mm (ohne Masthalter)
Material und Farbe
Gehäuse ABS Weiß, Aluminium
Schutzart
IP65Eine Antenne mit der Schutzart IP65 verfügt über einen vollständigen Berührungsschutz. Sie ist sowohl gegen Staub wie auch Strahlwasser aus belieber Richtung geschützt.
Mastdurchmesser
30 - 55 mm
Kabeldaten
Kabeltyp
FTS-H 200 (bis 5 m) / FTS-H 300 (bis 20 m) / FTS-H 400 (ab 20 m)
Kabeldurchmesser
5 mm (FTS-H 200) / 7 mm (FTS-H 300) / 10 mm (FTS-H 400)
Fensterdurchführung notwendig?Zur Verlegung der Antennenkabel durch Balkon oder geschlossene Fenster muss eine separate Fensterdurchführung erworben werden.
Ja
Steckertyp
DiverseSie können diese Antenne individuell mit Steckertypen wie SMA, TS9, CR9 oder Fakra D konfigurieren. Mehr Informationen zur passenden Steckerwahl finden Sie in unserem Antennenstecker-Lexikon. Eine breite Auswahl an losen Antennensteckern finden Sie unter der Rubrik Stecker.
Lieferumfang und Dokumentation
Antenne FTS Complete MAX
Anschlusskabel in gewählter Länge (N auf SMA)
Montagematerial für Antennenmast (Winkel, Schelle, Gegenschelle, 4 x M8 Muttern)
Dichtungsband
Zu den Messprotokollen
Deutsche Bedienungsanleitung
Antennengewinn :
bis 2 x 8 dBi
Antennentyp : Richtfunkantenne
Antennentyp : Richtfunkantenne
FTS Hennig
FTS Turbo Boost 1800 MIMO LTE Antenne
FTS Hennig
Riesiger Gewinn: 1800 MHz LTE MIMO Richtfunkantenne
Unsere hauseigene LTE MIMO Antenne FTS Turbo Boost 1800 ist eine 4G Singleband Antenne mit 2 x 11,5 dBi Gewinn. Diese leistungsstarke LTE Antenne 1800 Mhz ist z.B. ideal dazu geeignet, aus dem Netz der Telekom (Hybridrouter & Co.) die maximalen 150 MBit/s herauszuholen.
Highlights der FTS Turbo Boost 1800
2 x 11,5 dBi: Extrem Hoher Gewinn bei 1800 MHz
Enorme Richtwirkung
Äußerst robuste Konstruktion
Einfache Montage (Dachmontage, Masthalterung)
Große Auswahl an Anschlusskabeln
Die FTSDiese Antenne stammt aus unserer hauseigenen Produktion. Alle Informationen zur Entstehungsgeschichte, der Konstruktion und diverse Praxistests finden Sie in unserem Ratgeber zur FTS Mobilfunk Serie. Turbo Boost 1800 MIMODiese MIMO-Antenne besitzt 2 Anschlusskabel und benötigt demzufolge ebenfalls 2 Antennenbuchsen am Anschlussgerät. Mehr Details zur MIMO-Technik finden Sie in unserem Mobilfunk-Lexikonist speziell für das LTE 1800 MHz Frequenzband konzipiert. Wenn sich mehrere Masten in Reichweite befinden und eine exakte Ausrichtung der Antenne auf den gewünschten 1800 MHz Mast nicht möglich ist (z.B. kein direkter Sichtkontakt, Bäume o.ä.), bauen manche Router automatisch eine Verbindung zum nächstgelegenen 800 MHz Band auf! Lässt sich diese automatische Frequenzwahl nicht manuell am Router einschränken, muss ein s.g. BandpassfilterIn der Hochfrequenztechnik werden Bandpassfilter eingesetzt, um nur eine bestimmte Bandbreite passieren zu lassen. in den Kabelweg integriert werden. Wenn Sie Fragen bei der Wahl der passenden LTE Antenne 1800 Mhz, der richtigen Montage und weitere Produkte haben, melden Sie sich bitte kurz telefonisch oder via Mail bei uns.
Hinweise zur Auswahl des passenden Antennenkabels
Abhängig von der benötigten Länge werden unterschiedliche Kabeltypen verwendet, um die KabeldämpfungMit steigender Kabellänge wächst die Signaldämpfung. Mehr zum Thema Dämpfung erfahren Sie in unserem Mobilfunk-Lexikon so klein wie möglich zu halten. Wir verwenden bis 5 Meter Länge das Kabel FTS-H 200, ab 6 Metern kommt das 7 mm Kabel FTS-H 300 zum Einsatz, ab 20 Metern setzen wir das 10 mm Kabel FTS-H 400 ein. Selbstverständlich kann die LTE Antenne 1800 Mhz auch ohne Kabel ausgewählt werden. Alle schwarzen Antennenkabel von FTS Hennig sind brandhemmend und halogenfrei.
Technische Daten der FTS Turbo Boost 1800 MIMO LTE Antenne
Elektrische Eigenschaften
Antennentyp
"Dual Slant" Singelband Richtfunkantenne
Antennengewinn
2 x 11,5 dBi
Frequenzbereich
1710 - 1880 MHz (LTE Band 3)
ÖffnungswinkelJe schmaler der Öffnungswinkel, umso größer wird die maximale Reichweite. Mehr zum Thema finden Sie in unserem Mobilfunk-Lexikon 3 dB beam width
E: 25° / H: 25°
Impedanz
50 ??
Polarisation
X-polarisiert
Sendeleistung max.
100 W
VSWR
? 1,5
Mechanische Daten
Abmessungen (B x H x T)
255 x 255 x 55 mm (ohne Masthalter)
Material
Gehäuse ABS Weiß, Aluminium
Schutzart
IP 65 oder IP 66/DIN EN 60529
Mastdurchmesser
30 - 55 mm
Betriebstemperatur
-40 °C ~ 70 °C
Kabeldaten
Kabeltyp
FTS-H 200 (bis 5 m) / FTS-H 300 (bis 20 m) / FTS-H 400 (ab 20 m)
Kabeldurchmesser
5 mm (FTS-H 200) / 7 mm (FTS-H 300) / 10 mm (FTS-H 400)
FensterdurchführungZur Verlegung der Antennenkabel durch Balkon oder geschlossene Fenster muss eine separate Fensterdurchführung erworben werden. notwendig?
Ja
Steckertyp
2 x N (male) auf SMA (male) [Antenne zu Router]
Lieferumfang und Dokumentation
Antenne FTS Turbo Boost 1800
Montagematerial für Antennenmast (Winkel, Schelle, Gegenschelle, 4 x M8Muttern)
Anschlusskabel in gewählter Länge
Zu den Messprotokollen
Deutsche Bedienungsanleitung
Antennengewinn :
bis 2 x 11,5 dBi
Antennentyp : Richtfunkantenne
Antennentyp : Richtfunkantenne
FTS Hennig
Tipp
FTS Complete All 5G Antenne
FTS Hennig
Multi - Mimo Allbandantenne 4G/5G WLAN und Lora
Mit der FTS Complete All Antenne hat FTS Hennig eine extrem leistungsstarke Antenne geschaffen, die für fast alle Funkdienste einsetzbar ist. Von 2G über 3G, 4G und 5G ist die Antenne auch schon für die Frequenzen von 6G ausgerüstet. Die Netzdienste WLAN auf 2,4GHz und 5GHz wie auch IOT mit LoRa WAN und Helium Minern können bedient werden. Die FTS Complete All Antenne ist der Experte für alle Anwendungen und darf auch bei Ihnen nicht fehlen.
Mit der FTS Complete All Antenne in die Zukunft
1. Allgemeine Informationen und Verfügbarkeit der Complete All Antenne
2. Die Vorteile der FTS Complete All Multi-Mimo Richtantenne
3. Verwendungsmöglichkeiten der Richtantenne
4. Tabellen und Daten der universellen Antenne FTS Complete All
5. Die Meßprotokolle der Antenne Complete All
6. Auswahl der Kabellänge und des Typs
7. Umfassendes Datenblatt der Richtfunkantenne8. optional mit DC-Kurzschluss
Wichtige Informationen zur Complete All Antenne
Mit der Entwicklung der Netzdienste vergrößerte sich der Umfang der genutzten Frequenzen und Bereiche enorm. Gleichzeitig werden für eine Anwendung nicht nur ein Strahler sondern 2,4,6 und bald sogar 8 notwendig. Deshalb gilt es auch in der Entwicklung von Antennen neue Wege zu gehen. Die Entwicklung betrifft dabei auch die Form der Antennen. Mit der Complete All Antenne gibt es nun eine Antenne, die die heutigen Anforderungen erfüllt und auch die der nahen Zukunft. 5G und 6G können mit der Multi-MIMO Antenne aufgebaut werden. Die Antenne kann mit oder ohne DC-Kurzschluss geliefert werden.
Die 5G Antennen werden in Serie gefertigt und große Stückzahlen können ausgeliefert werden.
DC-Kurzschluss
Der ohmsche Kurzschluss ist bei vielen 5G und LTE Routern für die Erkennung der Antenne erforderlich. Wenn die Antenne nicht erkannt wird, dann wird darüber auch kein Signal empfangen. Die Option DC-Kurzschluss benötigen Router mit internen Antennen. Wenn externe SMA Antennenanschlüsse für Stabantennen vorhanden sind, dann sollte die Variante ohne DC-Kurzschluss verwendet werden. Ohne DC-Kurzschluss ist die maximale Leistungsaufnahme wesentlich größer.5G Router von Huawei, ZTE, Zyxel, die Speedport Modems der Telekom oder die Gigacube von Vodafone benötigen den DC-Kurzschluss. Die 5G Router von Teltonika oder unser FTS SaxonyPro AX3600 benötigen keinen DC-Kurzschluss.
Die Vorteile der FTS Complete All Richtantenne
Die 5G Multi MIMO Richtantenne
Großer Frequenzbereich von 650 MHz bis 7 GHz
Breitbandantenne für 4G, 5G, 6G
Auch für WLAN und LoRa Wan geeignet
2x2 MIMO im Grundmodul vorhanden
Hoher Gewinn von 10 - 14 dBi
Module schnell kaskadierbar
Stabile Mastmontage und UV beständig
Vielfältige Verwendungsmöglichkeiten der Complete All Antenne
LTE 700, 800, 900, 1800, 2100, 2600 MHz
5G auf allen Bändern einschließlich 3400-3800MHz
AMPS 850, PCS 1900, AWS
GSM und 3G
LoRa WAN, Sigfox, XBee, RFID, Z-Wave
WLAN 2,4GHz und WLAN 5 GHz
auch schon 6G
alle Funkdienste zwischen 650 und 7000 MHz
Technische Daten der LTE und 5G Richtantenne FTS Complete All
Elektrische Eigenschaften
Frequenzband
650 MHz bis 7000 MHz
Gewinn typisch
2x 12 dBi
VSWR
< 1,7
Beam width
60°
Vertical Beam width
-
Impedance
50 Ohm
Front/ Ratio
10 db
Polarization
Kreuzpolarisiert (1x vertikal, 1x horizontal)
DC - Kurzschluss
Nein
Material
Gehäuse ABS hellgrau RAL 7035 / dunkelgrau RAL, Aluminium
Schutzart
IP 65 DIN EN 60529
Mastdurchmesser
30-55mm
Anschluss
2x N female
Größe
18,6 x 35,2 x 14,7 cm (ohne Masthalter)
Gewicht ohne Masthalter
1,2 kg
Montage der Antenne
Montagearten
Wandbefestigung, Mastmontage
Material
Edelstahl
Mastdurchmesser
20 - 55 mm
Lieferinhalt
Antenne
1
Montagematerial für Antennenmast (Winkel, Schelle, Gegenschelle, 2x Mutter M8)
1
Anschlusskabel in gewählter Länge (N auf SMA)
2
Selbstvulkanisierendes Klebeband
1
Dokumente und PDF's
Datenblätter / Dokumente
Datenblatt
FTS Complete All 5G Antenne
Data sheet
FTS Complete All 5G Antenne Englisch
Antennengewinn :
2 x 10/14 dBi
Antennentyp : Richtfunkantenne
Antennentyp : Richtfunkantenne
FTS Hennig
FTS Complete MIMO LTE Allbandantenne
FTS Hennig
Günstige MIMO LTE Breitbandantenne für alle Netze
Dank HSPA und LTE werden wir heute weltweit mit mobilem Internet versorgt. Die Allbandantenne FTS Complete verbessert das Signal aller Netze und erhöht damit den Datendurchsatz, was schnellere Download- und Upload-Geschwindigkeiten bedeutet. Ob Speedport LTE, Hybridrouter, Fritz!Box oder Surf-Stick: Die FTS Complete passt immer.
Highlights der Allbandantenne FTS Complete
Für alle europäischen LTE-Frequenzen (690 MHz - 2.600 MHz)
LTE MIMO Antenne mit einem Gewinn über das gesamte Band von 4 dBi
Einfache Mastmontage der LTE Außenantenne für jeden Durchmesser
5 m Anschlusskabel - auch für Fensterdurchführung geeignet
Ohne Gleichstromkurzschluss - also z.B. für Fritzbox 6842 geeignet
Diese 4G Allbandantenne arbeitet nicht nur hervorragend mit den LTE-Netzen von Telekom, Vodafone, Swisscom, Salt & Co. zusammen, sondern kann auch für den UMTS-Standard verwendet werden. Die Breitbandantenne kann weltweit eingesetzt werden und deckt ebenfalls neuere LTE-Frequenzen ab 700 MHz ab. Wenn Sie also Ihrem Router-Signal, z.B. bei der Speedbox LTE III, auf die Sprünge helfen müssen, haben Sie mit FTS Complete eine passende LTE Antenne im mittleren Preissegment gefunden.
Praxishinweise und Beispiele zur Montage der LTE Außenantenne
Die robuste Breitbandantenne wurde mit Montagematerial versehen und kann direkt problemlos am Antennenmast montiert werden. Durch die kompakte Bauform kann die LTE Antenne auch an der Balkonbrüstung befestigt werden. Mit der FTS Complete AllbandDiese Antenne stammt aus unserer hauseigenen Produktion. Alle Informationen zur Entstehungsgeschichte, der Konstruktion und diverse Praxistests finden Sie in unserem Ratgeber zur FTS Mobilfunk Serie.können die maximalen Download-Raten aller Netze und Tarife (bis 225 MBit/s bzw. 300 MBit/s) erreicht werden.
Technische Daten der LTE Antenne FTS Complete (LTE 1000)
Elektrische Eigenschaften
Antennentyp
MIMO Rundstrahlantenne
Antennengewinn
2 x 4 dBi
Frequenzbereich
690 - 2700 MHz
Öffnungswinkel horizontal
ca. 360°
Öffnungswinkel vertikal
60°
Impedanz
50 ??
Polarisation
kreuz-polarisiert
Sendeleistung max
100 W
VSWR
? 1,6
Mechanische Daten
Abmessungen (B x H x T)
150 x 195 x 50/25 mm (ohne Masthalter)
Material
Gehäuse ABS Grau, Aluminium
Schutzart
IP 65 oder IP 66/DIN EN 60529
Mastdurchmesser
ab 30 mm beliebig
Betriebstemperatur
-40° C ~ 70° C
Kabeldaten
Anschlusskabel
Twinkabel FTS-H 100
Länge des Kabels
5 m
FensterdurchführungZur Verlegung der Antennenkabel durch Balkon oder geschlossene Fenster muss eine separate Fensterdurchführung erworben werden. notwendig?
Ja
Steckertyp
DiverseSie können diese Antenne individuell mit Steckertypen wie SMA, TS9, CR9 oder TNC konfigurieren. Mehr Informationen zur passenden Steckerwahl finden Sie in unserem Antennenstecker-Lexikon. Eine breite Auswahl an losen Antennensteckern finden Sie unter der Rubrik Stecker.
Lieferumfang und Dokumentation
LTE Antenne FTS Complete Allband
Anschlusskabel 5 m
Montagematerial für Antennenmast (Kabelbinder)
Zu den Messprotokollen
Deutsche Bedienungsanleitung
Antennengewinn :
4 dBi
Antennentyp : Rundstrahlantenne
Antennentyp : Rundstrahlantenne
FTS Hennig
Multiband Klebeantenne (2G - 5G)
Panorama Antennas
5G / LTE / WLAN MIMO & GPS Klebeantenne
Für die jenigen, die nicht am Fahrzeug bohren wollen, ist die Klebeantenne für Fenster und Armaturenbrett bestens geeignet. Mit 2x MIMO LTE und 2x MIMO WLAN und auch GPS ist die BATGM2-7-38-24-58 eine vollwertige Empfangs- und Sendeantenne für jeden Mobilfunkrouter. Mit dem Frequenzbereich bis 3800MHz ist die Klebeantenne für 5G bestens geeignet.
Die Vorteile der 5G BATGM2-7-38-24-58 Klebeantenne
5G/ LTE 4G/ 3G und auch 2G Empfang möglich
2x MIMO Strahlerelemente vorhanden
2x WLAN 2,4 und 5,8 GHz
1x aktive 26dBi GPS/GNSS Antenne
3x 3m Anschlusskabel mit SMA Stecker
Für alle Mobilfunkanwendungen einsetzbar
Einfache Montage durch Kleben
Sofort einsatzbereit
Mit der einfachen Installation der Antenne wird die Antenne zur ersten Wahl für Ihre Spedition. Die Anschlusskabel entsprechen den aktuellen Zertifizierungen (EN118.01) für Antennenkabel. Falls ein Fahrzeugwechsel notwendig wird, ist die Antenne rückstandslos ohne vorhandenes Bohrloch entfernbar.
Elektrische Eigenschaften Mobilfunk Elemente
Frequenzen
698-960 / 1710-3800 MHz
Gewinn 698-960MHz
2 dBi
Gewinn 1710-2170MHz
3 dBi
Gewinn 2500-3800MHz
5 dBi
Abstrahlung
Omni direktional 2x MIMO
DC-Kurzschluss
NEIN
Impedanz
50 Ohm
Maximale Leistungsaufnahme
20 W
Elektrische Eigenschaften WLAN Elemente
Frequenzen
2,4 / 5,8 GHz
Gewinn
4 / 5 dBi
Abstrahlung
Omni direktional 2x MIMO
DC-Kurzschluss
Ja
Impedanz
50 Ohm
Maximale Leistungsaufnahme
20 W
Elektrische Eigenschaften GPS/GNSS Element
Frequenzen
1562 - 1612 MHz
Gewinn
26 dBi
Abstrahlung
Right Hand Circular
Stannung
3-5V
Stromaufnahme
Antennengewinn :
bis 5 dBi
Antennentyp : Rundstrahlantenne
Antennentyp : Rundstrahlantenne
Panorama Antennas
LTE MIMO Omnistrahler Antenne Loop V.2
FTS Hennig
MIMO LTE und 5G Rundstrahlantenne
Die robuste MIMO LTE Rundstrahlantenne Loop V.2 besitzt 2 eingebaute Antennenelemente. Damit bietet die Antenne einen enormen Kostenvorteil. Wenn an einen LTE Router eine Omnidirektionale Antenne angeschlossen werden soll, ist man mit der Loop V.2 vollständig ausgerüstet. Nun ist die MIMO Antenne auch 5G tauglich. Mit der Auswahl des Antennenkabels kann die Rundstrahlantenne sofort an den Router (LTE, alle Provider) angeschlossen werden.
Ihre Vorteile mit der LTE Rundstrahlantenne Loop V.2
Rundstrahlantenne für alle LTE Frequenzen & Provider
Auch für 5G Netze geeignet
MIMO Antenne - 2 Strahler in einem Gehäuse
Guter Gewinn von 2 x 8dBi
Kompakte Maße (geringe Windanfälligkeit)
Stabile Mastmontage möglich
Technische Daten der Omniantenne Loop V.2
Elektrische Eigenschaften
Frequenzband
700 MHz bis 3800 MHz
Gewinn typisch
2x 8 dBi
VSWR
< 2
Beam width
360°
Vertical Beam width
18°
Impedance
50 Ohm
Polarization
Vertikal
DC - Kurzschluss
Nein
Material
Gehäuse PVC Weiß, Aluminium
Schutzart
IP 65 oder IP 66/DIN EN 60529
Mastdurchmesser
30-55mm
Anschluss
2x N female
Abmessungen Rohr
63 x 7 cm (ohne Masthalter)
Abmessungen mit Kappen und Masthalter
78 x 8 cm
Gewicht
1kg
Lieferinhalt
Antenne
1
Montagematerial für Antennenmast (Winkel, Schelle, Gegenschelle, 4x Mutter M8)
1
Anschlusskabel in gewählter Länge (N auf SMA)
2
Antennengewinn :
2 x 8 dBi
Antennentyp : Rundstrahlantenne
Antennentyp : Rundstrahlantenne
FTS Hennig
9dBi XPOL LTE MIMO 800 Antenne
Skycon KFT
LTE 800 MIMO XPOL Antenne für große Leistungen
Diese hauseigene LTE MIMO Antenne von FTS Hennig (#made_in_Sachsen!) für den Frequenzbereich bei 800 MHz liefert, trotz der geringen Größe der Richtantenne, einen sehr hohen Gewinn von 9 dBi und positioniert sich damit in der oberen Leistungsklasse. Für LTE 800 Anwendungen auf dem Land war diese Außenantenne bisher bestens geeignet.
Bisher wurde in Deutschland die LTE 800 Mhz Frequenz (Band 20) überwiegend für die Versorgerung ländlicher Regionen genutzt. Der neue 5G Mobilfunkstandard funkt mittlerweile auf mehreren Frequenzbereichen zwischen 700 MHz und 3500 Megahertz. Aus diesem Grund ist unsere Empfehlung für die Erhöhung der Leistung eine Breitbandantenne wie beispielsweise das DUO Base 5G Antennenset zu wählen.
Möchten Sie dennoch eine Antenne für den reinen LTE 800 Mhz Empfang verwenden, dann ist die Wittenberg LAT 22 LTE 800 Antenne die beste Alternative.
Vorteile der LTE MIMO 800 XPOL Antenne
Kleine Mobilfunk MIMO XPOL Richtantenne (25x25cm)
Gewinn 2x 9dBi im Telekom und Vodafone Netz
Bestes Antennenkabel im Lieferumfang
Große Kabellängen möglich
Auswahl des Antennenkabels für die LTE Antenne
Bis zu einer Länge von 15 Metern wird diese LTE Antenne mit dem Antennenkabel FTS-H 200 von FTS Hennig, erhältlich in den Farben weiß oder schwarz, geliefert. Ab einer Kabellänge von 20 Metern wird das ECOFLEX 10 Koaxialkabel verwendet. Dieses Antennenkabel ist nur in schwarz lieferbar.
Sie können die gewünschte Länge und auch die Farbe individuell auswählen. Damit werden minimalste Verluste auf der Leitung und optische Anpassung an Ihre Montage-Umgebung garantiert.
Lieferumfang beim Kauf der LTE MIMO 800 XPOL Antenne
MIMO 800 XPOL mit Montagematerial für den Antennenmast
1
Antennenkabel in der ausgewählten Länge auf SMA-Stecker für den Router
2 einzelne Längen
Selbstvulkanisierendes Klebeband zum Schutz für die Anschlüsse
1 x 0,8m
Antennengewinn :
2 x 9 dBi
Antennentyp : Richtfunkantenne
Antennentyp : Richtfunkantenne
Skycon KFT
Wittenberg LAT56 UNICOM Antenne
Wittenberg Antennen
Wittenberg Richtantenne für alle LTE Frequenzen
Die LAT56 UNICOM Antenne ist eine logarithmisch periodische Richtantenne mit unschlagbarer Richtwirkung und sehr hohen Gewinn. Mit dieser 4G-Außenantenne können die LTE-Signale auf dem Land und in der Stadt empfangen werden. Dabei bietet die Allround-Antenne gleichbleibend hohen Gewinn von 10dB.
Mit dieser LTE-Antenne sind Sie für LTE Advanced, das mobile Internet der Zukunft, optimal gerüstet.
Vorteile der Breitband Richtantenne LAT56
Exakte Ausrichtung zum Sender möglich
Sehr große Leistung: 10db Gewinn
Alle Frequenzbänder sind nutzbar
10m H155 Antennenkabel im Lieferumfang enthalten
Single-Antenne oder MIMO? Das ist hier die Frage!
Die LAT 56 ist eine Breitbandantenne und damit für alle LTE-Frequenzen geeignet. Zur einfachen Nutzung aller LTE-Signale der Netzbetreiber kann die LAT 56 einzeln bestellt werden. Wenn Sie maximalen Empfang dank der MIMO-Technologie erreichen möchten, empfiehlt sich allerdings das LAT56-DUO-SET.
Der DUO Antennenhalter ist nicht im Lieferumfang enthalten und muss für die MIMO-Installation mitbestellt werden. Für große Antennenmasten bis 70mm Durchmesser gibt es den Antennenhalter für Wittenberg Antennen auch in einer extra großen Ausführung.
Fensterdurchführungen und Verlängerungskabel unterscheiden sich auch entsprechend im Single- und MIMO-Betrieb. Sie erhalten aber in jedem Falle Single- und MIMO-Fensterdurchführungen sowie LTE Verlängerungskabel mit FME-Anschlüssen für Wittenberg Antennen bei FTS Hennig.
Montage-Hinweise zur Wittenberg LAT 56
Die Antennen werden mit unterschiedlicher Polarität montiert. Eine Antenne muss also vertikal und eine Antenne horizontal montiert werden. Auf der Standard-Abbildung aus dem Hause Wittenberg sind die Antennen falsch montiert!
Antennengewinn :
bis 11 dBi
Antennentyp : Richtfunkantenne
Antennentyp : Richtfunkantenne
Wittenberg Antennen
LAT 22 Duoset: Wittenberg LTE Antennen
Wittenberg Antennen
Leistungsstarke LTE Außenantennen: Wittenberg LAT22
In den ländlichen Regionen wird LTE meist auf 800 MHz ausgestrahlt. Für besten Empfang und optimale Downloadraten werden externe LTE Antennen benötigt. Die logarithmische Richtantenne LAT 22 erfüllt mit ihrer Leistung von 10 dB Gewinn und der ausgezeichneten Richtwirkung alle wichtigen Ansprüche. Selbst in fast ausweglosen Situationen können mit der LAT 22 LTE Antenne vernünftige Ergebnisse erzielt werden.
Wittenberg LAT22: Ein Garant für guten Empfang!
Lieferung von 2 Antennen zur optimalen Ausrichtung
Enorme Leistungssteigerung
Telefonie & Datenübertragung ohne Aussetzer
10m Anschlusskabel inklusive
Die LAT22 wird mit 10m festangeschlossenem Antennenkabel H155 geliefert. Das Anschlusskabel endet mit einer FME-Kabelbuchse. Der SMA-Adapter für die LTE-Router wird ebenfalls mitgeliefert.
Lieferumfang des Grundsets der LAT 22
Logarithmisch periodische Antenne LAT22
2 x
Material zur Montage am Antennenmast
2 x
SMA Adapter für den LTE Router
2 x
Kabelbinder
3 x
Anleitung
1 x
Wittenberg LAT22 DUO Antennenset & das nötige Zubehör
Auf unseren Abbildungen werden die LAT22 Antennen auf einem Antennenträger montiert gezeigt. Dieser Antennenträger ist nicht im Lieferumfang enthalten und sollte für eine funktionierene MIMO-Installation mitbestellt werden. Für große Antennenmasten bis 70mm Durchmesser gibt es den Antennenhalter für Wittenberg Antennen auch in einer extra großen Ausführung.
Werden längere Antennenkabel benötigt, kann man sich mit einem Verlängerungskabel helfen oder man verwendet gleich dämpfungsarmes ECOFLEX 10 Antennenkabel, welches dann separat hinzubestellt werden muss. Die preiswerteren Standardkabel können bis zu einer Gesamtlänge von 15m verwendet werden. Für die Verwendung des ECOFLEX Kabels wird das eigentliche Antennenkabel bis auf 0,5 m gekürzt und mit N-Kabelbuchsen versehen.
Mit Fensterdurchführungen kann das Loch durch die Hauswand umgangen werden. Empfangstechnisch ist aber eine Fensterdurchführung immer ein Kompromiss und nicht der Idealfall.
Möchten Sie noch mehr zur Installation der Antennen erfahren, empfehlen wir unsere Installationsanleitung im FTS Mobiflunk Blog.
Antennengewinn :
10 dBi
Antennentyp : Richtfunkantenne
Antennentyp : Richtfunkantenne
Wittenberg Antennen
